CATL EnerC+ 4,07 MWh / 0,5 P
SKU: F2201-3
EAN: 2010000032671
Podrobnosti o produkte

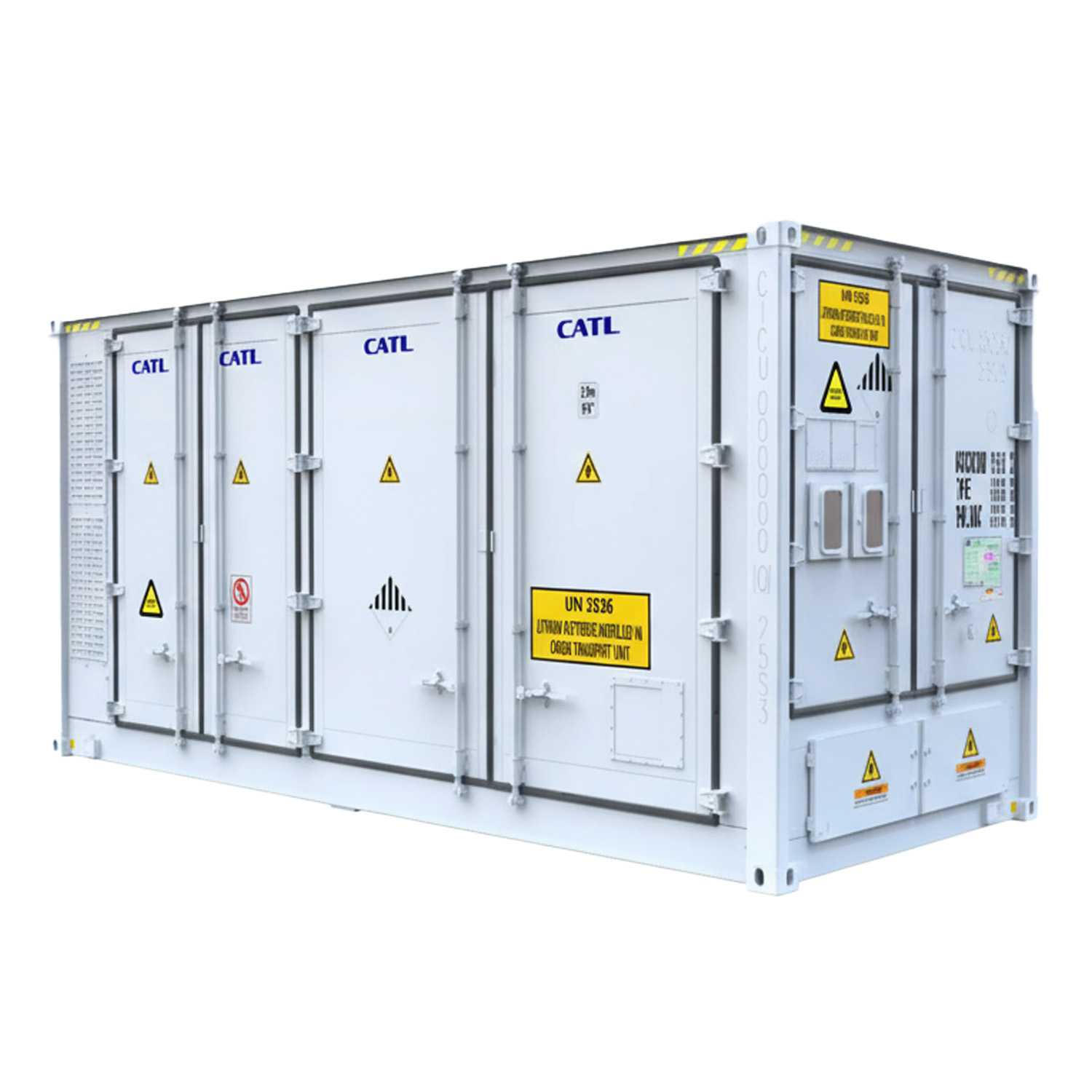

Kontajnerový systém ukladania energie CATL EnerC+ (Model C02306P05L01)
Doba dodania objednávky je 60/90 dní
Kontajnerový systém ukladania energie EnerC+ od spoločnosti CATL, model C02306P05L01, je pokročilé riešenie určené na veľkokapacitné uskladnenie energie. Založený na bezpečných a efektívnych článkoch LiFePO4 (LFP), tento systém ponúka nominálnu kapacitu 4073,47 kWh v štandardnej kontajnerovej konfigurácii. Ide o komplexné riešenie navrhnuté s dôrazom na vysokú spoľahlivosť, bezpečnosť a súlad s medzinárodnými normami a certifikátmi.
Najdôležitejšie vlastnosti kontajnerového systému ukladania energie CATL EnerC+:
- Vysoká kapacita a výkon: Nominálna energia systému je 4073,47 kWh pri nominálnom napätí 1331,2 VDC. Nominálny nabíjací/vybíjací prúd je 1530A a nominálny nabíjací/vybíjací výkon je 2036,73 kW.
- Pokročilá technológia LFP článkov: Využitie článkov LiFePO4 s kapacitou 306Ah každý, pracujúcich v rozsahu napätia 2,5-3,65V, čo zabezpečuje vysokú efektivitu a bezpečnosť.
- Komplexná kontajnerová konštrukcia: Systém integrovaný v štandardnom kontajneri, ktorý uľahčuje pozemnú aj námornú dopravu a inštaláciu. Rozmery kontajnera sú približne 6058 mm (šírka) x 2438 mm (hĺbka) x 2896 mm (výška).
- Vysoká úroveň bezpečnosti a ochrany: Stupeň krytia IP55 pre akumulátorovú časť a elektrickú miestnosť a IP67 pre elektrickú riadiacu skriňu chladiaceho agregátu. Systém spĺňa mnohé bezpečnostné normy vrátane UL1973, IEC62619, UL9540A.
- Široký pracovný rozsah a odolnosť voči prostrediu: Prevádzková teplota od -25 °C do +55 °C, možnosť prevádzky vo výške až do 2000 m bez znižovania parametrov a vysoká korózna odolnosť (C4, voliteľne C5).
- Pokročilá komunikácia a pomocné napájanie: Komunikačné protokoly CAN, Modbus/TCP a integrovaný UPS (DC24V, 7Ah) pre napájanie BMS komponentov.
Pre koho je to dobrá voľba?
Kontajnerový systém ukladania energie CATL EnerC+ je ideálnym riešením pre prevádzkovateľov energetických sietí, developerov veľkoplošných obnoviteľných zdrojov energie, veľké priemyselné podniky a ďalšie subjekty vyžadujúce spoľahlivý a efektívny veľkokapacitný systém ukladania energie. Jeho vysoká kapacita, pokročilé bezpečnostné funkcie, súlad s normami a komplexná kontajnerová konštrukcia z neho robia vynikajúcu voľbu pre stabilizáciu siete, integráciu OZE, riadenie špičkovej záťaže a zabezpečenie záložného napájania.
Karta katalogowa CATL EnerC+
CATL-EnerC-Karta-katalogowa.pdf
| Parameter | Hodnota | Poznámky |
|---|---|---|
| Údaje o jednosmernom prúde (DC) | ||
| Model produktu | C02306P05L01 | |
| P-Rate | 0,5P | |
| Článok | ||
| Typ článku | LFP | |
| Kapacita článku (Ah) | 306 | |
| Rozsah napätia článku (V) | 2,5-3,65 | Nesmie byť nižšie ako 2,5 V |
| Menovitá energia článku (Wh) | 979,2 | |
| Systém | ||
| Konfigurácia | 5P2P416S | |
| Menovitá energia (kWh) | 4073,47 | |
| Menovité napätie (VDC) | 1331,2 | |
| Rozsah napätia (VDC) | 1040~1500 | |
| Menovitý nabíjací prúd (A) | 1530 | |
| Maximálny nabíjací prúd (A) | 1958,4 | Po dobu 1 minúty |
| Menovitý nabíjací výkon (kW) | 2036,73 | |
| Menovitý vybíjací prúd (A) | 1530 | |
| Maximálny vybíjací prúd (A) | 1958,4 | Po dobu 1 minúty |
| Menovitý vybíjací výkon (kW) | 2036,73 | |
| Elektrické špecifikácie – Pomocný výkon a komunikácia | ||
| P-Rate | 0,5P | |
| Pomocný výkon 1 | ||
| Rozsah napätia | 3AC+N+PE 480V(380…480V) ±10 %, 50/60 Hz | Pre referenciu |
| Výkon [Energia] (kW) | Maximálne 37,0 | |
| Štartovací prúd (A) | <67,5A, < 5 s | |
| Pomocný výkon 2 | ||
| Rozsah napätia | 1AC230V (L+N) alebo 2AC480V (380…480V) | |
| Výkon (kW) | Maximálne 0,5 kW (nepretržitý) | |
| Štartovací prúd (A) | 5A | |
| UPS | ||
| Kapacita | DC24V, 7Ah kapacita @25 °C | UPS sa používa výhradne na napájanie komponentov BMS. UPS je súčasťou pomocného napájania. |
| Komunikačný protokol | CAN, Modbus/TCP | |
| Mechanické špecifikácie | ||
| Doprava | Pozemná alebo námorná doprava | |
| Rozmery (mm) | 2896 mm (výška) * 2438 mm (hĺbka) * 6058 mm (šírka) | |
| Hmotnosť (t) | ~36,0 t | |
| Farba | RAL7042 (voliteľne RAL 9003) | |
| Stupeň krytia IP | IP55 (batériová miestnosť) IP55 (elektrická miestnosť) IP67 (elektrická ovládacia skrinka chladničkového agregátu) |
|
| Špecifikácie ochrany životného prostredia | ||
| Rozsah teploty nabíjania (°C) | -25 °C…+55 °C | V prípade, že teplota je mimo rozsahu, je potrebné kontaktovať spoločnosť CATL pre odborné posúdenie |
| Rozsah teploty vybíjania (°C) | -25 °C…+55 °C | |
| Rozsah teploty skladovania (°C) | -30 °C…+60 °C | |
| Prevádzková nadmorská výška (m) | <2000 m (bez zníženia menovitých hodnôt) | |
| Relatívna vlhkosť (%) | 0 ~ 95 % (bez kondenzácie) | |
| Protikorózny stupeň batériovej jednotky | C4 (voliteľne C5) | |
| Seizmický stupeň | IEEE 693-2018 Stredná úroveň navrhovania | |
| Certifikáty a normy | ||
| Článok: UN38.3 | UN testovanie pri preprave lítiových batérií | |
| Článok: UL1973 | Batérie/akumulátory pre použitie v ľahkých elektrických železniciach (LER) a stacionárne aplikácie | |
| Článok: IEC62619 | Požiadavky na bezpečnosť sekundárnych lítiových článkov a batérií pre priemyselné použitie | |
| Článok: UL9540A | Systémy a zariadenia na skladovanie energie | |
| Kontajner: UL1973 | Batérie/akumulátory pre použitie v ľahkých elektrických železniciach (LER) a stacionárne aplikácie | |
| Kontajner: NFPA855 | Norma pre inštalácie stacionárnych systémov skladovania energie | |
| Kontajner: UL9540 | UL norma bezpečnosti pre systémy a zariadenia na skladovanie energie | |
| Kontajner: UL9540A | Testovacia metóda na hodnotenie šírenia požiaru pri nekontrolovanom náraste teploty v systémoch skladovania energie batérií | |
| Kontajner: IEC62477 časť 1 | Požiadavky na bezpečnosť systémov a zariadení na elektronické spracovanie energie – všeobecné informácie | |
| Kontajner: IEC62619 | Sekundárne články a batérie obsahujúce alkalické alebo iné neacidické elektrolyty – bezpečnostné požiadavky na lítiové články a batérie pre priemyselné použitie | |
| Kontajner: IEC 62933-5-2 | Systémy skladovania elektrickej energie [EES] – časť 5-2: Bezpečnostné požiadavky pre sieťovo integrované EES systémy založené na elektrochemii | |
| Kontajner: IEC 61000-6-2 | Elektromagnetická kompatibilita (EMC) – časť 6-2: Všeobecné normy – norma odolnosti pre priemyselné prostredia | |
| Kontajner: IEC61000-6-4 | Elektromagnetická kompatibilita (EMC) – časť 6-4: Všeobecné normy – norma emisií pre priemyselné prostredia | |
