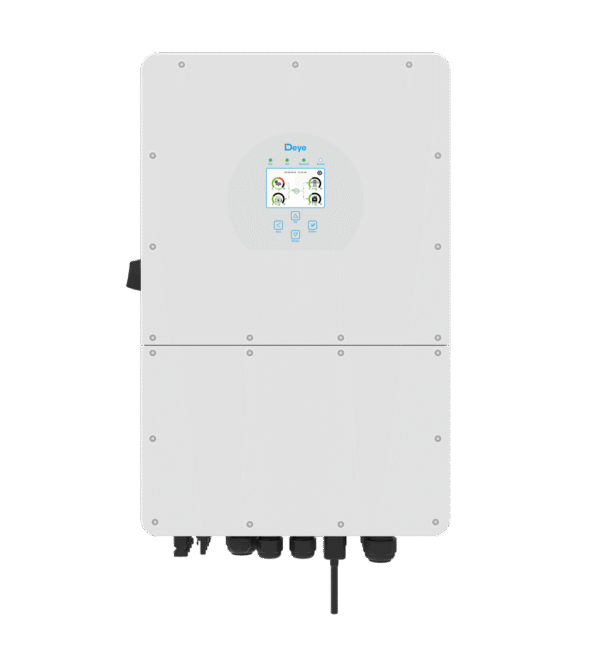

Invertor DEYE SUN-25K-SG01HP3-EU-AM2
SKU: F20GZB1
EAN: 2010000031148
| Výrobca | |
|---|---|
| Menovitý výkon | |
| Napájanie | |
| Hybridné zariadenie | |
| Režim prevádzky off-grid | |
| MPPT | |
| Záruka | |
| Čistá šírka | |
| Čistá hĺbka | |
| Čistá výška | |
| CAN | |
| SPD Typ II | |
| SPD Typ III | |
| AFCI | |
| Rozsah napätia MPPT | |
| Maximálny vstupný prúd na MPPT [A] | |
| Maximálny príkon [W] | |
| Európska efektívnosť | |
| Hmotnosť | 39,9 kg |
| CN | 85044086 |
Čistá cena
2 044,10 €
Hrubý
Hrubý
Datasheet SUN-25K-SG01HP3-EU-AM2
datasheet-sun-25k-sg01hp3-eu-am2.pdf
Declaration SUN-25K-SG01HP3-EU-AM2
declaration-sun-25k-sg01hp3-eu-am2.pdf
Certificate SUN-25K-SG01HP3-EU-AM2
certificate-sun-25k-sg01hp3-eu-am2.pdf
Podrobnosti o produkte
| Výrobca | |
|---|---|
| Menovitý výkon | |
| Napájanie | |
| Hybridné zariadenie | |
| Režim prevádzky off-grid | |
| MPPT | |
| Záruka | |
| Čistá šírka | |
| Čistá hĺbka | |
| Čistá výška | |
| CAN | |
| SPD Typ II | |
| SPD Typ III | |
| AFCI | |
| Rozsah napätia MPPT | |
| Maximálny vstupný prúd na MPPT [A] | |
| Maximálny príkon [W] | |
| Európska efektívnosť | |
| Hmotnosť | 39,9 kg |
| CN | 85044086 |

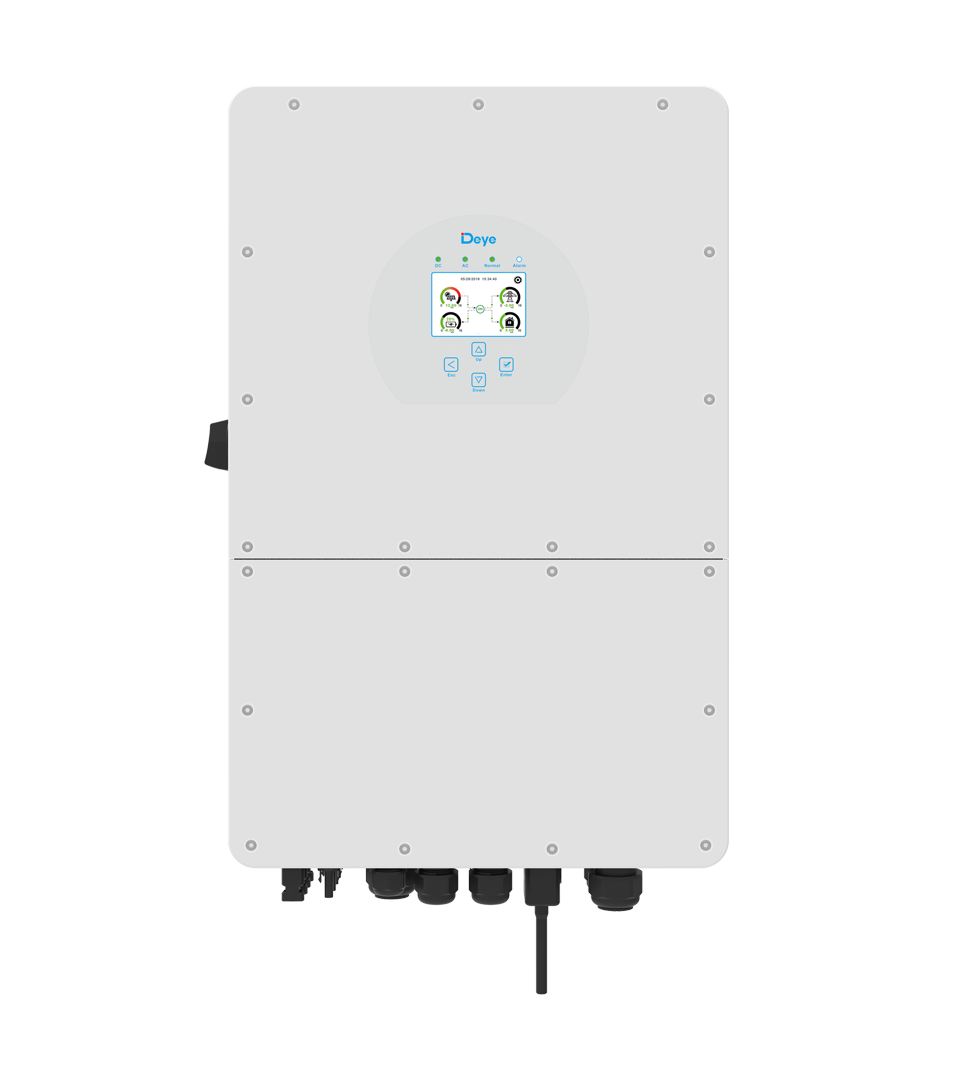

Trojfázové hybridné meniče Deye SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2
Trojfázové hybridné meniče Deye zo série SUN-K-SG01HP3-EU-AM2 sú technologicky pokročilé zariadenia určené na inteligentné riadenie energie v fotovoltaických systémoch s batériovými úložiskami. Ponúkajú široký rozsah výkonov od 5 kW do 25 kW, umožňujú poskytovať 100 % výkonu na každej fáze pri nevyváženom zaťažení a spolupracujú s vysokonapäťovými akumulátormi. Vďaka možnosti paralelného zapojenia až 16 kusov a podpore pre skladovanie energie z dieselového generátora tieto meniče zabezpečujú flexibilitu a spoľahlivosť v rôznych aplikáciách.
Hlavné vlastnosti hybridných meničov Deye SUN-K-SG01HP3-EU-AM2:
- Široký rozsah výkonov a flexibilita: Dostupné modely s výkonom od 5 kW do 25 kW, s možnosťou paralelnej prevádzky až 16 jednotiek, v režime on-grid aj off-grid.
- 100 % výkonu na každej fáze pri nevyváženom zaťažení: Zabezpečuje optimálne využitie energie na každej z troch fáz, čo je kľúčové pri nerovnomernom zaťažení.
- Spolupráca s vysokonapäťovými akumulátormi: Kompatibilné s olovenými alebo lítiovo-iónovými akumulátormi v rozsahu napätí 160–700 V, s maximálnym nabíjacím/vybíjacím prúdom do 50 A (v závislosti od modelu).
- Pokročilé riadenie energie: Možnosť nastavenia 6 období nabíjania/vybíjania akumulátorov a podpora pre skladovanie energie z dieselového generátora.
- Vysoká účinnosť a spoľahlivosť: Maximálna účinnosť až 97,60 %, účinnosť MPPT 99,90 % a množstvo integrovaných ochrán, vrátane ochrany proti obrátenej polarite DC a ochrany pred prepätím AC/DC.
- Inteligentné chladenie a komunikácia: Inteligentné vzduchové chladenie, stupeň krytia IP65 a bohaté komunikačné možnosti (RS485/RS232/CAN, voliteľne GPRS/WIFI/Bluetooth/4G/LAN).
Pre koho je to dobrá voľba?
Hybridné meniče Deye z tejto série sú vynikajúcou voľbou pre majiteľov rodinných domov, gazdovstiev a malých a stredných podnikov, ktorí hľadajú pokročilé a spoľahlivé riešenie na riadenie energie z fotovoltaickej inštalácie a batériového úložiska. Ich flexibilita, možnosť paralelnej prevádzky a podpora rôznych typov akumulátorov a dieselových generátorov ich robí ideálnymi pre budovanie systémov zabezpečujúcich vysokú vlastnú spotrebu, energetickú nezávislosť a záložné napájanie, aj pri rozsiahlych alebo zložitých inštaláciách.
Datasheet SUN-25K-SG01HP3-EU-AM2
datasheet-sun-25k-sg01hp3-eu-am2.pdf
Declaration SUN-25K-SG01HP3-EU-AM2
declaration-sun-25k-sg01hp3-eu-am2.pdf
Certificate SUN-25K-SG01HP3-EU-AM2
certificate-sun-25k-sg01hp3-eu-am2.pdf
| Parametr | SUN-5K-SG01HP3-EU-AM2 | SUN-6K-SG01HP3-EU-AM2 | SUN-8K-SG01HP3-EU-AM2 | SUN-10K-SG01HP3-EU-AM2 | SUN-12K-SG01HP3-EU-AM2 | SUN-15K-SG01HP3-EU-AM2 | SUN-20K-SG01HP3-EU-AM2 | SUN-25K-SG01HP3-EU-AM2 |
|---|---|---|---|---|---|---|---|---|
| Vstupné údaje batérie | ||||||||
| Typ batérie | Olovo-kyselinová alebo lítium-iónová | Olovo-kyselinová alebo lítium-iónová | Olovo-kyselinová alebo lítium-iónová | Olovo-kyselinová alebo lítium-iónová | Olovo-kyselinová alebo lítium-iónová | Olovo-kyselinová alebo lítium-iónová | Olovo-kyselinová alebo lítium-iónová | Olovo-kyselinová alebo lítium-iónová |
| Rozsah napätia batérie (V) | 160-700 | 160-700 | 160-700 | 160-700 | 160-700 | 160-700 | 160-700 | 160-700 |
| Max. nabíjací prúd (A) | 30 | 30 | 30 | 37 | 37 | 37 | 50 | 50 |
| Max. vybíjací prúd (A) | 30 | 30 | 30 | 37 | 37 | 37 | 50 | 50 |
| Nabíjacia stratégia pre Li-ion batériu | Samoadaptácia na BMS | Samoadaptácia na BMS | Samoadaptácia na BMS | Samoadaptácia na BMS | Samoadaptácia na BMS | Samoadaptácia na BMS | Samoadaptácia na BMS | Samoadaptácia na BMS |
| Počet batériových portov | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Vstupné údaje PV | ||||||||
| Maximálny dostupný výkon PV (W) | 10000 | 12000 | 16000 | 20000 | 24000 | 30000 | 40000 | 50000 |
| Max. PV vstupný výkon (W) | 8000 | 9600 | 12800 | 16000 | 19200 | 24000 | 32000 | 40000 |
| Max. PV vstupné napätie (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Štartovacie napätie (V) | 180 | 180 | 180 | 180 | 180 | 180 | 180 | 180 |
| Rozsah napätia MPPT (V) | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 |
| Menovité DC vstupné napätie (V) | 600 | 600 | 600 | 600 | 600 | 700 | 700 | 700 |
| Max. PV vstupný prúd (A) | 20+20 | 20+20 | 20+20 | 26+20 | 26+20 | 26+26 | 26+26 | 26+26 |
| Max. skratový prúd (A) | 30+30 | 30+30 | 30+30 | 39+30 | 39+30 | 39+39 | 39+39 | 39+39 |
| Počet MPP/Počet MPPT stringov | 2/1+1 | 2/1+1 | 2/1+1 | 2/1+1 | 2/2+1 | 2/2+1 | 2/2+2 | 2/2+2 |
| Údaje AC vstupu/výstupu | ||||||||
| Menovitý činný výkon AC (W) | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | 20000 | 25000 |
| Max. zdánlivý výkon AC (W) | 5500 | 6600 | 8800 | 11000 | 13200 | 16500 | 22000 | 26000 |
| Menovitý prúd vst./výst. AC (A) | 7.6/7.3 | 9.1/8.7 | 12.2/11.6 | 15.2/14.5 | 18.2/17.4 | 22.8/21.8 | 30.4/29 | 37.9/36.3 |
| Max. prúd vst./výst. AC (A) | 8.4/8 | 10/9.6 | 13.4/12.8 | 16.7/16 | 20/19.2 | 25/24 | 33.4/31.9 | 41.7/37.7 |
| Max. prúd by-pass portu Grid->Load (A) | 40 | 40 | 40 | 40 | 80 | 80 | 80 | 80 |
| Špičkový výkon (mimo siete) (W) | 2-krotosť menovitého výkonu, 10s | 2-krotosť menovitého výkonu, 10s | 2-krotosť menovitého výkonu, 10s | 2-krotosť menovitého výkonu, 10s | 2-krotosť menovitého výkonu, 10s | 2-krotosť menovitého výkonu, 10s | 2-krotosť menovitého výkonu, 10s | 2-krotosť menovitého výkonu, 10s |
| Faktor výkonu | 0.8 vedúci do 0.8 oneskorený | 0.8 vedúci do 0.8 oneskorený | 0.8 vedúci do 0.8 oneskorený | 0.8 vedúci do 0.8 oneskorený | 0.8 vedúci do 0.8 oneskorený | 0.8 vedúci do 0.8 oneskorený | 0.8 vedúci do 0.8 oneskorený | 0.8 vedúci do 0.8 oneskorený |
| Menovité napätie vst./výst./rozsah (V) | 220/230 0.85Un-1.1Un | 220/230 0.85Un-1.1Un | 220/230 0.85Un-1.1Un | 220/230 0.85Un-1.1Un | 220/230 0.85Un-1.1Un | 220/230 0.85Un-1.1Un | 220/230 0.85Un-1.1Un | 220/230 0.85Un-1.1Un |
| Menovitá sieťová frekvencia (Hz) | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz |
| Spôsob pripojenia do siete | 3L+N+PE | 3L+N+PE | 3L+N+PE | 3L+N+PE | 3L+N+PE | 3L+N+PE | 3L+N+PE | 3L+N+PE |
| Celkové harmonické skreslenie prúdu (THDi) | <3% (menovitého výkonu) | <3% (menovitého výkonu) | <3% (menovitého výkonu) | <3% (menovitého výkonu) | <3% (menovitého výkonu) | <3% (menovitého výkonu) | <3% (menovitého výkonu) | <3% (menovitého výkonu) |
| DC vstupný prúd | <0.5% In | <0.5% In | <0.5% In | <0.5% In | <0.5% In | <0.5% In | <0.5% In | <0.5% In |
| Účinnosť | ||||||||
| Max. účinnosť (%) | 97.60% | 97.60% | 97.60% | 97.60% | 97.60% | 97.60% | 97.60% | 97.60% |
| Euro účinnosť (%) | 96.50% | 96.50% | 96.50% | 96.50% | 96.50% | 96.50% | 96.50% | 96.50% |
| MPPT účinnosť (%) | 99.90% | 99.90% | 99.90% | 99.90% | 99.90% | 99.90% | 99.90% | 99.90% |
| Ochrany | ||||||||
| Integrované | Ochrana proti spätnému DC prúdu, ochrana proti reverznému pripojeniu polarity, ochrana výstupu AC proti spätnému prúdu, tepelná ochrana, ochrana výstupu AC proti prepätiu, ochrana proti skratu výstupu AC, monitorovanie DC komponentov, ochrana proti prepätiu pri poklese záťaže, monitorovanie poruchového prúdu do zeme, vypínač obvodu pri oblúkovom zlyhaní (voliteľné), monitorovanie napájacej siete, monitorovanie ochrany proti ostrovnému režimu, detekcia zemných porúch, DC vstupný prepínač, monitorovanie izolačnej impedancie DC svoriek, detekcia zvyškového prúdu (RCD), úroveň ochrany proti prepätiu | |||||||
| Úroveň ochrany proti prepätiu | TYPE II(DC), TYPE II(AC) | TYPE II(DC), TYPE II(AC) | TYPE II(DC), TYPE II(AC) | TYPE II(DC), TYPE II(AC) | TYPE II(DC), TYPE II(AC) | TYPE II(DC), TYPE II(AC) | TYPE II(DC), TYPE II(AC) | TYPE II(DC), TYPE II(AC) |
| Komunikácia | ||||||||
| Komunikačné rozhranie | RS485/RS232/CAN | RS485/RS232/CAN | RS485/RS232/CAN | RS485/RS232/CAN | RS485/RS232/CAN | RS485/RS232/CAN | RS485/RS232/CAN | RS485/RS232/CAN |
| Monitorovací režim | GPRS/WIFI/Bluetooth/4G/LAN (voliteľné) | GPRS/WIFI/Bluetooth/4G/LAN (voliteľné) | GPRS/WIFI/Bluetooth/4G/LAN (voliteľné) | GPRS/WIFI/Bluetooth/4G/LAN (voliteľné) | GPRS/WIFI/Bluetooth/4G/LAN (voliteľné) | GPRS/WIFI/Bluetooth/4G/LAN (voliteľné) | GPRS/WIFI/Bluetooth/4G/LAN (voliteľné) | GPRS/WIFI/Bluetooth/4G/LAN (voliteľné) |
| Všeobecné údaje | ||||||||
| Prevádzková teplota (°C) | -40 až +60°C, >45°C zníženie menovitých hodnôt | -40 až +60°C, >45°C zníženie menovitých hodnôt | -40 až +60°C, >45°C zníženie menovitých hodnôt | -40 až +60°C, >45°C zníženie menovitých hodnôt | -40 až +60°C, >45°C zníženie menovitých hodnôt | -40 až +60°C, >45°C zníženie menovitých hodnôt | -40 až +60°C, >45°C zníženie menovitých hodnôt | -40 až +60°C, >45°C zníženie menovitých hodnôt |
| Povolená relatívna vlhkosť (%) | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% |
| Max. nadmorská výška inštalácie (m) | 2000m | 2000m | 2000m | 2000m | 2000m | 2000m | 2000m | 2000m |
| Úroveň hluku (dB) | ≤55 dB | ≤55 dB | ≤55 dB | ≤55 dB | ≤55 dB | ≤55 dB | ≤55 dB | ≤55 dB |
| Topológia meniča | Beztransformátorová | Beztransformátorová | Beztransformátorová | Beztransformátorová | Beztransformátorová | Beztransformátorová | Beztransformátorová | Beztransformátorová |
| Kategória prepätia | OVC II(DC), OVC III(AC) | OVC II(DC), OVC III(AC) | OVC II(DC), OVC III(AC) | OVC II(DC), OVC III(AC) | OVC II(DC), OVC III(AC) | OVC II(DC), OVC III(AC) | OVC II(DC), OVC III(AC) | OVC II(DC), OVC III(AC) |
| Hmotnosť (kg) | 30.5 | 30.5 | 30.5 | 30.5 | 30.5 | 30.5 | 30.5 | 30.5 |
| Rozmery skrinky (š x v x h mm) | 408×638×237 (Bez konektorov a montážnych držiakov) | 408×638×237 (Bez konektorov a montážnych držiakov) | 408×638×237 (Bez konektorov a montážnych držiakov) | 408×638×237 (Bez konektorov a montážnych držiakov) | 408×638×237 (Bez konektorov a montážnych držiakov) | 408×638×237 (Bez konektorov a montážnych držiakov) | 408×638×237 (Bez konektorov a montážnych držiakov) | 408×638×237 (Bez konektorov a montážnych držiakov) |
| Stupeň krytia IP | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 |
| Typ chladenia | Pasívne | Pasívne | Pasívne | Pasívne | Inteligentné chladenie vzduchom | Inteligentné chladenie vzduchom | Inteligentné chladenie vzduchom | Inteligentné chladenie vzduchom |
| Záruka | 5-ročná/10-ročná záruka, závisí od podmienok inštalácie meniča. Podrobnosti sú uvedené vo všeobecných záručných podmienkach. | 5-ročná/10-ročná záruka, závisí od podmienok inštalácie meniča. Podrobnosti sú uvedené vo všeobecných záručných podmienkach. | 5-ročná/10-ročná záruka, závisí od podmienok inštalácie meniča. Podrobnosti sú uvedené vo všeobecných záručných podmienkach. | 5-ročná/10-ročná záruka, závisí od podmienok inštalácie meniča. Podrobnosti sú uvedené vo všeobecných záručných podmienkach. | 5-ročná/10-ročná záruka, závisí od podmienok inštalácie meniča. Podrobnosti sú uvedené vo všeobecných záručných podmienkach. | 5-ročná/10-ročná záruka, závisí od podmienok inštalácie meniča. Podrobnosti sú uvedené vo všeobecných záručných podmienkach. | 5-ročná/10-ročná záruka, závisí od podmienok inštalácie meniča. Podrobnosti sú uvedené vo všeobecných záručných podmienkach. | 5-ročná/10-ročná záruka, závisí od podmienok inštalácie meniča. Podrobnosti sú uvedené vo všeobecných záručných podmienkach. |
| Norma pripojenia do siete | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097,RD 140,UNE 217002, OVE-Richtlinie R25,G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097,RD 140,UNE 217002, OVE-Richtlinie R25,G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097,RD 140,UNE 217002, OVE-Richtlinie R25,G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097,RD 140,UNE 217002, OVE-Richtlinie R25,G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097,RD 140,UNE 217002, OVE-Richtlinie R25,G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097,RD 140,UNE 217002, OVE-Richtlinie R25,G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097,RD 140,UNE 217002, OVE-Richtlinie R25,G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097,RD 140,UNE 217002, OVE-Richtlinie R25,G99, VDE-AR-N 4105 |
| EMC/bezpečnostná norma | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
