Hybridný invertor FoxESS P3-10.0-SH
SKU: F290B71
EAN: 2010000034613
| Výrobca | |
|---|---|
| Menovitý výkon | |
| Napájanie | |
| Hybridné zariadenie | |
| Režim prevádzky off-grid | |
| MPPT | |
| Záruka | |
| Čistá šírka | |
| Čistá hĺbka | |
| Čistá výška | |
| CAN | |
| RS485 | |
| SPD Typ II | |
| AFCI | |
| Rozsah napätia MPPT | |
| Maximálny vstupný prúd na MPPT [A] | |
| Maximálny príkon [W] | |
| Hmotnosť | 37,9 kg |
| CN | 85044086 |
Čistá cena
1 587,63 €
Hrubý
Hrubý
Podrobnosti o produkte
| Výrobca | |
|---|---|
| Menovitý výkon | |
| Napájanie | |
| Hybridné zariadenie | |
| Režim prevádzky off-grid | |
| MPPT | |
| Záruka | |
| Čistá šírka | |
| Čistá hĺbka | |
| Čistá výška | |
| CAN | |
| RS485 | |
| SPD Typ II | |
| AFCI | |
| Rozsah napätia MPPT | |
| Maximálny vstupný prúd na MPPT [A] | |
| Maximálny príkon [W] | |
| Hmotnosť | 37,9 kg |
| CN | 85044086 |

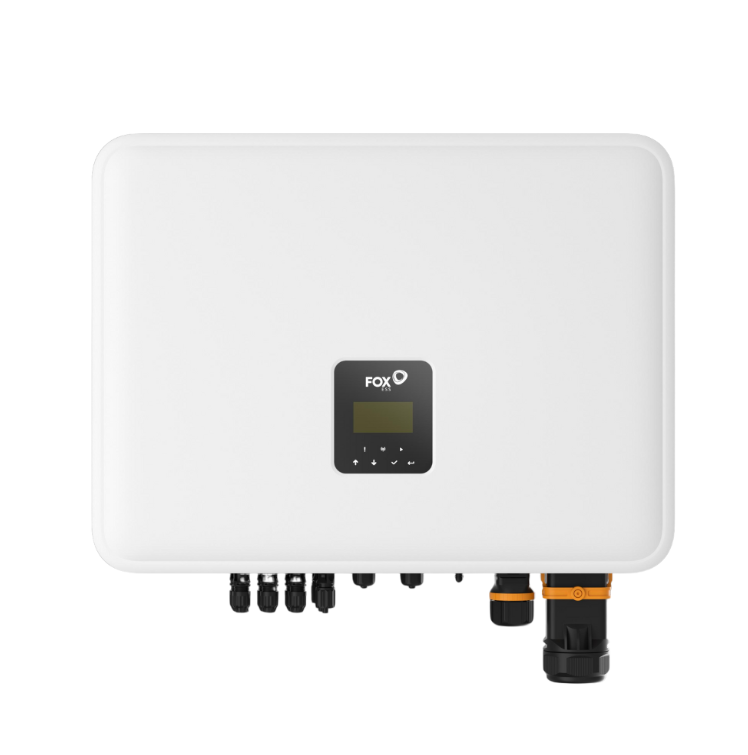

Trojfázový hybridný menič Fox ESS P3-5 (Séria P3-SH)
Inovatívne trojfázové hybridné meniče Fox ESS zo série P3-SH boli navrhnuté tak, aby maximalizovali využitie solárnej energie počas dňa a ukladali jej prebytok na noc. Vybavené pokročilou technológiou a kompatibilné s vysokonapäťovými batériami Fox ESS, poskytujú flexibilné a efektívne riadenie energie.
Hlavné vlastnosti Fox ESS P3-5:
- Vysoká kompatibilita s HV batériami: Bezproblémová integrácia s vysokonapäťovými lítiovo-iónovými batériami Fox ESS v rozsahu 100–800 V pre optimálne uskladnenie energie.
- Vynikajúca účinnosť: Maximálna účinnosť až 97,90 % a impozantná účinnosť MPPT na úrovni 99,90 %, ktoré zaručujú efektívnu konverziu energie.
- Široký výkonový rozsah: Dostupné menovité AC výkony od 5 kW do 15 kW a maximálny vstupný PV výkon do 30 kW, čo zabezpečuje flexibilitu pri prispôsobení rôznym inštalačným potrebám.
- Inteligentné monitorovanie a jednoduché používanie: Vzdialené sledovanie systému prostredníctvom mobilnej aplikácie alebo webovej stránky (FoxCloud V2.0) a rýchla, intuitívna inštalácia plug-and-play.
- Odolnosť a kompletné zabezpečenia: Konštrukcia s krytím IP65 umožňuje montáž v rôznych prostrediach, doplnená komplexnými ochranami vrátane ochrany proti opačnej polarite, ostrovnej prevádzke a preťaženiu.
- Dlhá záruka: Štandardná 10-ročná záruka výrobcu potvrdzujúca spoľahlivosť a trvanlivosť zariadenia.
Pre koho je to dobrá voľba?
Meniče zo série Fox ESS P3-SH sú vynikajúcou voľbou pre majiteľov rodinných domov a malé až stredné podniky, ktoré chcú optimalizovať vlastnú spotrebu solárnej energie a zvýšiť energetickú nezávislosť. Vďaka trojfázovej konštrukcii, vysokej účinnosti, flexibilite pri uskladňovaní energie a vzdialenému monitorovaniu sú ideálne pre fotovoltické systémy vyžadujúce spoľahlivé a pokročilé riadenie energie.
| Parameter | P3-5.0-SH | P3-6.0-SH | P3-8.0-SH | P3-9.9-SH | P3-10.0-SH | P3-12.0-SH | P3-15.0-SH |
|---|---|---|---|---|---|---|---|
| VSTUP PV | |||||||
| Max. výkon PV (Wp) | 11000 | 14000 | 18000 | 20000 | 20000 | 24000 | 30000 |
| Max. vstupný výkon (W) | 11000 | 13200 | 17600 | 18000 | 18000 | 22500 | 22500 |
| Max. vstupné napätie (V) | 1000 [1] | 1000 [1] | 1000 [1] | 1000 [1] | 1000 [1] | 1000 [1] | 1000 [1] |
| Menovité vstupné napätie (V) | 620 | 620 | 620 | 620 | 620 | 620 | 620 |
| Max. vstupný prúd MPPT (A) | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 |
| Max. skratový prúd MPPT (A) | 25/25/25 | 25/25/25 | 25/25/25 | 25/25/25 | 25/25/25 | 25/25/25 | 25/25/25 |
| Max. vstupný výkon MPPT (W) | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 |
| Min. prevádzkové napätie PV (V) | 90 [2] | 90 [2] | 90 [2] | 90 [2] | 90 [2] | 90 [2] | 90 [2] |
| Rozsah pracovného napätia MPPT (V) | 120~950 | 120~950 | 120~950 | 120~950 | 120~950 | 120~950 | 120~950 |
| Štartovacie napätie (V) | 140 | 140 | 140 | 140 | 140 | 140 | 140 |
| Počet nezávislých MPPT | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Počet reťazcov na MPPT | 1+1+1 | 1+1+1 | 1+1+1 | 1+1+1 | 1+1+1 | 1+1+1 | 1+1+1 |
| BATÉRIE | |||||||
| Typ batérie | Lítiová batéria (LFP) | Lítiová batéria (LFP) | Lítiová batéria (LFP) | Lítiová batéria (LFP) | Lítiová batéria (LFP) | Lítiová batéria (LFP) | Lítiová batéria (LFP) |
| Rozsah napätia batérie (V) | 100~800 | 100~800 | 100~800 | 100~800 | 100~800 | 100~800 | 100~800 |
| Min. prevádzkové napätie batérie (V) | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Min. napätie batérie pri plnom AC zaťažení (V) | 108 | 125 | 160 | 210 | 210 | 250 | 310 |
| Max. nabíjací/vybíjací prúd (A) | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| Komunikačné rozhranie | CAN | CAN | CAN | CAN | CAN | CAN | CAN |
| VÝSTUP AC | |||||||
| Menovitý výstupný výkon (W) | 5000 | 6000 | 8000 | 9900 | 10000 | 12000 | 15000 |
| Max. zdánlivý výkon (VA) | 5500 | 6600 | 8800 | 9900 | 11000 [3] | 13200 | 16500 |
| Menovité sieťové napätie (rozsah AC) (V) | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE |
| Menovitá sieťová frekvencia (Hz) | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 |
| Menovitý AC prúd (A) (na fázu) | 7,6 | 9,1 | 12,1 | 15,0 | 15,2 | 18,2 | 22,7 |
| Max. AC prúd (A) (na fázu) | 8,3 | 10,0 | 13,3 | 15,0 | 16,7 | 20,0 | 25,0 |
| Účinník | 1 (nastaviteľný od 0,8 kapacitného po 0,8 induktívneho) | 1 (nastaviteľný od 0,8 kapacitného po 0,8 induktívneho) | 1 (nastaviteľný od 0,8 kapacitného po 0,8 induktívneho) | 1 (nastaviteľný od 0,8 kapacitného po 0,8 induktívneho) | 1 (nastaviteľný od 0,8 kapacitného po 0,8 induktívneho) | 1 (nastaviteľný od 0,8 kapacitného po 0,8 induktívneho) | 1 (nastaviteľný od 0,8 kapacitného po 0,8 induktívneho) |
| THDI (%) | <3 pri menovitom výkone | <3 pri menovitom výkone | <3 pri menovitom výkone | <3 pri menovitom výkone | <3 pri menovitom výkone | <3 pri menovitom výkone | <3 pri menovitom výkone |
| VSTUP AC | |||||||
| Max. vstupný výkon AC (VA) | 6000 | 7200 | 9600 | 12000 | 12000 | 14400 | 16000 |
| Menovité sieťové napätie AC (V) | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE |
| Menovitá sieťová frekvencia AC (Hz) | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 |
| Max. AC prúd (A) (na fázu) | 9,1 | 10,9 | 14,5 | 18,2 | 18,2 | 21,8 | 24,2 |
| VÝSTUP EPS | |||||||
| Max. zdánlivý výkon (VA) | 5000 | 6000 | 8000 | 10000 | 10000 | 12000 | 15000 |
| Max. špičkový zdánlivý výkon (VA) (60 s) | 6000 | 7200 | 9600 | 12000 | 12000 | 14400 | 15000 |
| Menovité napätie siete EPS (V) | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE |
| Menovitá frekvencia siete EPS (Hz) | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max. EPS prúd (A) (na fázu) | 7,2 | 8,7 | 11,6 | 14,5 | 14,5 | 17,4 | 21,7 |
| Účinník | 1 (nastaviteľný od 0,8 kapacitného po 0,8 induktívneho) | 1 (nastaviteľný od 0,8 kapacitného po 0,8 induktívneho) | 1 (nastaviteľný od 0,8 kapacitného po 0,8 induktívneho) | 1 (nastaviteľný od 0,8 kapacitného po 0,8 induktívneho) | 1 (nastaviteľný od 0,8 kapacitného po 0,8 induktívneho) | 1 (nastaviteľný od 0,8 kapacitného po 0,8 induktívneho) | 1 (nastaviteľný od 0,8 kapacitného po 0,8 induktívneho) |
| Čas prepínania (ms) | <20 | <20 | <20 | <20 | <20 | <20 | <20 |
| THDV (%) | <3 pri lineárnom zaťažení | <3 pri lineárnom zaťažení | <3 pri lineárnom zaťažení | <3 pri lineárnom zaťažení | <3 pri lineárnom zaťažení | <3 pri lineárnom zaťažení | <3 pri lineárnom zaťažení |
| ÚČINNOSŤ | |||||||
| Účinnosť MPPT (%) | 99,90 | 99,90 | 99,90 | 99,90 | 99,90 | 99,90 | 99,90 |
| Max. účinnosť (%) | 97,30 | 97,70 | 97,70 | 97,90 | 97,90 | 97,90 | 97,90 |
| Európska účinnosť (%) | 97,20 | 97,20 | 97,20 | 97,20 | 97,20 | 97,20 | 97,20 |
| BEZPEČNOSTNÉ PRVKY | |||||||
| Ochrana proti prepólovaniu PV | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO |
| Ochrana proti prepólovaniu batérie | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO |
| Ochrana proti ostrovnej prevádzke | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO |
| Ochrana proti skratu | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO |
| Monitorovanie prúdu úniku | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO |
| Monitorovanie izolačného odporu | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO |
| Kategória prepätia | III (strana AC), II (strana DC) | III (strana AC), II (strona DC) | III (strana AC), II (strona DC) | III (strona AC), II (strona DC) | III (strona AC), II (strona DC) | III (strona AC), II (strona DC) | III (strona AC), II (strona DC) |
| Ochrana proti prepólovaniu | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO |
| Protipreťažovacia ochrana / Tepelná ochrana | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO |
| Prepäťová ochrana AC/DC | Typ II (PV)/Typ II (AC) | Typ II (PV)/Typ II (AC) | Typ II (PV)/Typ II (AC) | Typ II (PV)/Typ II (AC) | Typ II (PV)/Typ II (AC) | Typ II (PV)/Typ II (AC) | Typ II (PV)/Typ II (AC) |
| AFCI ochrana | Voliteľné | Voliteľné | Voliteľné | Voliteľné | Voliteľné | Voliteľné | Voliteľné |
| DC odpojovač | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO |
| VŠEOBECNÉ ÚDAJE | |||||||
| Rozmery (Š*V*H) (mm) | 600*450*226 | 600*450*226 | 600*450*226 | 600*450*226 | 600*450*226 | 600*450*226 | 600*450*226 |
| Rozmery balenia (Š*V*H) (mm) | 665*545*390 | 665*545*390 | 665*545*390 | 665*545*390 | 665*545*390 | 665*545*390 | 665*545*390 |
| Čistá hmotnosť (kg) | 34 | 34 | 34 | 34 | 34 | 34 | 34 |
| Hrubá hmotnosť (kg) | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| Inštalácia | Nástenná montáž | Nástenná montáž | Nástenná montáž | Nástenná montáž | Nástenná montáž | Nástenná montáž | Nástenná montáž |
| Rozsah prevádzkových teplôt (°C) | -25~+60 (obmedzenie pri 45 °C) | -25~+60 (obmedzenie pri 45 °C) | -25~+60 (obmedzenie pri 45 °C) | -25~+60 (obmedzenie pri 45 °C) | -25~+60 (obmedzenie pri 45 °C) | -25~+60 (obmedzenie pri 45 °C) | -25~+60 (obmedzenie pri 45 °C) |
| Teplota skladovania (°C) | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 |
| Relatívna vlhkosť pri skladovaní/prevádzke (%) | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 |
| Nadmorská výška (m) | <4000 @Obmedzenie nad 2000 m | <4000 @Obmedzenie nad 2000 m | <4000 @Obmedzenie nad 2000 m | <4000 @Obmedzenie nad 2000 m | <4000 @Obmedzenie nad 2000 m | <4000 @Obmedzenie nad 2000 m | <4000 @Obmedzenie nad 2000 m |
| Trieda ochrany | I | I | I | I | I | I | I |
| Stupeň krytia | IP65 (na vonkajšie použitie) | IP65 (na vonkajšie použitie) | IP65 (na vonkajšie použitie) | IP65 (na vonkajšie použitie) | IP65 (na vonkajšie použitie) | IP65 (na vonkajšie použitie) | IP65 (na vonkajšie použitie) |
| Spotreba energie (W) | 20~25 | 20~25 | 20~25 | 20~25 | 20~25 | 20~25 | 20~25 |
| Režim nečinnosti | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO |
| Chladenie | Prirodzené | Prirodzené | Prirodzené | Prirodzené | Prirodzené | Chladenie ventilátorom | Chladenie ventilátorom |
| Hladina hluku (dB) | <40 | <40 | <40 | <40 | <40 | <55 | <55 |
| Topológia invertora | Beztransformátorový | Beztransformátorový | Beztransformátorový | Beztransformátorový | Beztransformátorový | Beztransformátorový | Beztransformátorový |
| Komunikácia | Ethernet, EMS(RS485), merač, WLAN (Wi‑Fi+LAN+Bluetooth), 4G (voliteľné), DRM, Ripple Control, USB, BMS(CAN), SG Ready | Ethernet, EMS(RS485), merač, WLAN (Wi‑Fi+LAN+Bluetooth), 4G (voliteľné), DRM, Ripple Control, USB, BMS(CAN), SG Ready | Ethernet, EMS(RS485), merač, WLAN (Wi‑Fi+LAN+Bluetooth), 4G (voliteľné), DRM, Ripple Control, USB, BMS(CAN), SG Ready | Ethernet, EMS(RS485), merač, WLAN (Wi‑Fi+LAN+Bluetooth), 4G (voliteľné), DRM, Ripple Control, USB, BMS(CAN), SG Ready | Ethernet, EMS(RS485), merač, WLAN (Wi‑Fi+LAN+Bluetooth), 4G (voliteľné), DRM, Ripple Control, USB, BMS(CAN), SG Ready | Ethernet, EMS(RS485), merač, WLAN (Wi‑Fi+LAN+Bluetooth), 4G (voliteľné), DRM, Ripple Control, USB, BMS(CAN), SG Ready | Ethernet, EMS(RS485), merač, WLAN (Wi‑Fi+LAN+Bluetooth), 4G (voliteľné), DRM, Ripple Control, USB, BMS(CAN), SG Ready |
| Štandardná záruka (roky) | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Tlačidlo | 4× kapacitné dotykové tlačidlá | 4× kapacitné dotykové tlačidlá | 4× kapacitné dotykové tlačidlá | 4× kapacitné dotykové tlačidlá | 4× kapacitné dotykové tlačidlá | 4× kapacitné dotykové tlačidlá | 4× kapacitné dotykové tlačidlá |
| Zvukový signalizátor | 1, vnútorný (EPS a chyba uzemnenia) | 1, vnútorný (EPS a chyba uzemnenia) | 1, vnútorný (EPS a chyba uzemnenia) | 1, vnútorný (EPS a chyba uzemnenia) | 1, vnútorný (EPS a chyba uzemnenia) | 1, vnútorný (EPS a chyba uzemnenia) | 1, vnútorný (EPS a chyba uzemnenia) |
Poznámky:
[1] V prípade systému 1000 V je maximálne prevádzkové napätie PV 950 V.
[2] Štartovacie napätie napájania meniča je 90 V.
[3] Belgické bezpečnostné predpisy vyžadujú, aby zdánlivý výkon 10000 W predstavoval 10000 VA.
