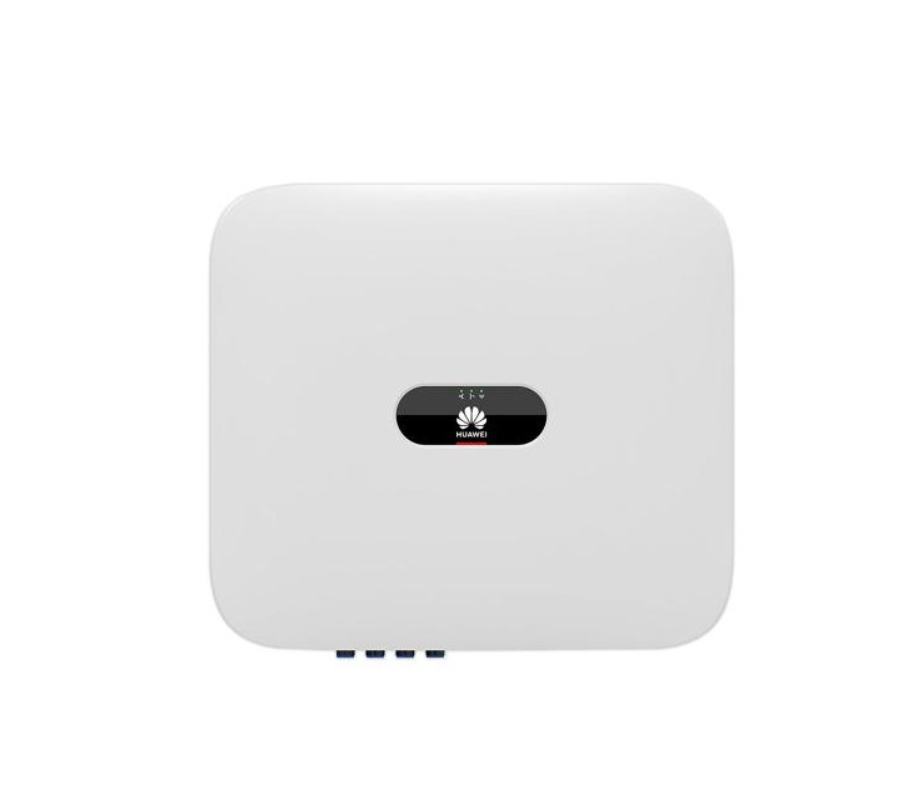

Invertor HUAWEI SUN 2000-15KTL-M5
SKU: F220P01-1
EAN: 2010000031377
| Výrobca | |
|---|---|
| Menovitý výkon | |
| Napájanie | |
| Hybridné zariadenie | |
| MPPT | |
| Záruka | |
| Čistá šírka | |
| Čistá hĺbka | |
| Čistá výška | |
| RS485 | |
| SPD Typ II | |
| AFCI | |
| Rozsah napätia MPPT | |
| Maximálny vstupný prúd na MPPT [A] | |
| Maximálny príkon [W] | |
| Európska efektívnosť | |
| Hmotnosť | 23,74 kg |
| CN | 85044086 |
Čistá cena
947,01 €
Hrubý
Hrubý
Karta katalogowa Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Karta-katalogowa.pdf
Instrukcja obsługi Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Instrukcja-obslugi.pdf
Gwarancja Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Gwarancja.pdf
Certyfikat zgodności 1 Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Certyfikat-zgodnosci-2.pdf
Certyfikat zgodności 3 Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Certyfikat-zgodnosci-3.pdf
Deklaracja zgodności Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Deklaracja-zgodnosci.pdf
Podrobnosti o produkte
| Výrobca | |
|---|---|
| Menovitý výkon | |
| Napájanie | |
| Hybridné zariadenie | |
| MPPT | |
| Záruka | |
| Čistá šírka | |
| Čistá hĺbka | |
| Čistá výška | |
| RS485 | |
| SPD Typ II | |
| AFCI | |
| Rozsah napätia MPPT | |
| Maximálny vstupný prúd na MPPT [A] | |
| Maximálny príkon [W] | |
| Európska efektívnosť | |
| Hmotnosť | 23,74 kg |
| CN | 85044086 |
Meniče Huawei SUN2000-12/15/17/20/25KTL-M5
Meniče Huawei zo série SUN2000-KTL-M5 sú pokročilé trojfázové zariadenia navrhnuté na maximalizáciu energetického výnosu a zabezpečenie aktívnej bezpečnosti v fotovoltaických inštaláciách. Ponúkajú výkonový rozsah od 12 kW do 25 kW, všestrannú komunikáciu a možnosť zvýšenia výroby energie až o 30 % vďaka spolupráci s optimalizátormi výkonu. Inovatívna ochrana pred oblúkovými výbojmi podporovaná umelou inteligenciou zvyšuje bezpečnostné štandardy.
Najdôležitejšie vlastnosti Meničov Huawei SUN2000-KTL-M5:
- Vysoká účinnosť a vyššie výnosy: Maximálna účinnosť až 98,4 % a možnosť zvýšenia výroby energie až o 30 % vďaka použitiu optimalizátorov Huawei.
- Aktívna bezpečnosť: Pokročilá ochrana pred oblúkovým výbojom (AFCI) podporovaná umelou inteligenciou, ktorá minimalizuje riziko požiaru.
- Široký výkonový rozsah a flexibilita: Modely s menovitým výkonom od 12 kW do 25 kW, s dvoma MPPT sledovačmi a maximálne štyrmi vstupmi, čo umožňuje optimálne prispôsobenie rôznym strešným konfiguráciám.
- Všestranná komunikácia: Podpora WLAN (integrované), Fast Ethernet a 4G (prostredníctvom voliteľného Smart Dongle), ako aj RS485 pre integráciu so systémami monitoringu.
- Kompatibilita s optimalizátormi: Plná spolupráca s optimalizátormi Huawei (napr. SUN2000-450W-P, SUN2000-600W-P), čo umožňuje optimalizovať prevádzku každého modulu individuálne.
- Pokročilé ochranné funkcie: Zabudované ochrany proti ostrovnej prevádzke, nadprúdové ochrany AC, ochrana proti opačnej polarite DC, prepäťová ochrana DC (TYP II) a AC (TRIEDA II) a funkcia potláčania PID.
Pre koho je to dobrá voľba?
Meniče Huawei SUN2000-KTL-M5 sú vynikajúcou voľbou pre majiteľov rodinných domov a malé a stredné podniky, ktorí hľadajú spoľahlivé, efektívne a bezpečné riešenie pre svoju fotovoltaickú inštaláciu. Vďaka možnosti spolupráce s optimalizátormi sú ideálne pre zložité strechy, čiastočné zatienenie alebo potrebu maximalizácie energetických výnosov. Pokročilé bezpečnostné funkcie vrátane ochrany AFCI a všestranné komunikačné možnosti ich robia modernou a perspektívnou voľbou.
Karta katalogowa Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Karta-katalogowa.pdf
Instrukcja obsługi Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Instrukcja-obslugi.pdf
Gwarancja Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Gwarancja.pdf
Certyfikat zgodności 1 Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Certyfikat-zgodnosci-2.pdf
Certyfikat zgodności 3 Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Certyfikat-zgodnosci-3.pdf
Deklaracja zgodności Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Deklaracja-zgodnosci.pdf
| Parameter | SUN2000-12KTL-M5 | SUN2000-15KTL-M5 | SUN2000-17KTL-M5 | SUN2000-20KTL-M5 | SUN2000-25KTL-M5 |
|---|---|---|---|---|---|
| Účinnosť | |||||
| Maximálna účinnosť (%) | 98,4% | 98,4% | 98,4% | 98,4% | 98,4% |
| Vážená európska účinnosť (%) | 97,9% | 98,0% | 98,1% | 98,1% | 98,2% |
| Vstup | |||||
| Odporúčaná maximálna PV výkon¹ (Wp) | 18.000 | 22.500 | 25.500 | 30.000 | 37.500 |
| Maximálne vstupné napätie² (V) | 1100 | 1100 | 1100 | 1100 | 1100 |
| Rozsah MPPT napätia pri plnom zaťažení (V) | 370V~800V | 410V~800V | 440V~800V | 480V~800V | 530~800V |
| Prevádzkový rozsah MPPT napätia³ (V) | 200 V~1000 V | 200 V~1000 V | 200 V~1000 V | 200 V~1000 V | 200 V~1000 V |
| Štartovacie napätie (V) | 200 | 200 | 200 | 200 | 200 |
| Menovité vstupné napätie (V) | 600 | 600 | 600 | 600 | 600 |
| Maximálny vstupný prúd na MPPT (A) | 30 A (dva reťazce)/20 A (jeden reťazec) | 30 A (dva reťazce)/20 A (jeden reťazec) | 30 A (dva reťazce)/20 A (jeden reťazec) | 30 A (dva reťazce)/20 A (jeden reťazec) | 30 A (dva reťazce)/20 A (jeden reťazec) |
| Maximálny skratový prúd (A) | 40 | 40 | 40 | 40 | 40 |
| Počet MPPT | 2 | 2 | 2 | 2 | 2 |
| Maximálny počet vstupov | 4 | 4 | 4 | 4 | 4 |
| Výstup | |||||
| Sieťové pripojenie | Trojfázové | Trojfázové | Trojfázové | Trojfázové | Trojfázové |
| Menovitý výstupný výkon (W) | 12.000 | 15.000 | 17.000 | 20.000 | 25.000 |
| Maximálny zdánlivý výkon (VA) | 13.200 | 16.500 | 18.700 | 22.000 | 27.500 |
| Menovité výstupné napätie (Vac) | 220 Vac / 380 Vac, 230 Vac / 400 Vac, 239.6 Vac / 415Vac, 3W + N + PE | 220 Vac / 380 Vac, 230 Vac / 400 Vac, 239.6 Vac / 415Vac, 3W + N + PE | 220 Vac / 380 Vac, 230 Vac / 400 Vac, 239.6 Vac / 415Vac, 3W + N + PE | 220 Vac / 380 Vac, 230 Vac / 400 Vac, 239.6 Vac / 415Vac, 3W + N + PE | 220 Vac / 380 Vac, 230 Vac / 400 Vac, 239.6 Vac / 415Vac, 3W + N + PE |
| Menovitá frekvencia AC siete (Hz) | 50 Hz/60 Hz | 50 Hz/60 Hz | 50 Hz/60 Hz | 50 Hz/60 Hz | 50 Hz/60 Hz |
| Maximálny výstupný prúd (A) | 18,2A/380Vac
17,3A/400Vac 16,7A/415Vac |
25,2A/380Vac
23,9A/400Vac 23,1A/415Vac |
28,6A/380Vac
27,1A/400Vac 26,1A/415Vac |
33,6A/380Vac
31,9A/400Vac 30,8A/415Vac |
42,0A/380Vac
39,9A/400Vac 38,5A/415Vac |
| Nastaviteľný účinník | 0,8 vedúci … 0,8 oneskorený | 0,8 vedúci … 0,8 oneskorený | 0,8 vedúci … 0,8 oneskorený | 0,8 vedúci … 0,8 oneskorený | 0,8 vedúci … 0,8 oneskorený |
| Maximálne celkové harmonické skreslenie (%) | ≤3% | ≤3% | ≤3% | ≤3% | ≤3% |
| Vlastnosti a ochrany | |||||
| Kategória prepäťovej ochrany | PV II / AC III | PV II / AC III | PV II / AC III | PV II / AC III | PV II / AC III |
| Odpojovacie zariadenie na vstupe | Áno | Áno | Áno | Áno | Áno |
| Ochrana proti ostrovnej prevádzke | Áno | Áno | Áno | Áno | Áno |
| Ochrana proti nadprúdu AC | Áno | Áno | Áno | Áno | Áno |
| Ochrana proti reverznej polarizácii DC | Áno | Áno | Áno | Áno | Áno |
| Detekcia poruchy reťazca | Áno | Áno | Áno | Áno | Áno |
| Prepäťová ochrana DC | TYP II | TYP II | TYP II | TYP II | TYP II |
| Prepäťová ochrana AC | TRIEDA II | TRIEDA II | TRIEDA II | TRIEDA II | TRIEDA II |
| Jednotka monitorovania únikového prúdu (RCMU) | Áno | Áno | Áno | Áno | Áno |
| Ochrana proti elektrickému oblúku | Áno | Áno | Áno | Áno | Áno |
| Riadenie výkonu | Áno | Áno | Áno | Áno | Áno |
| Integrovaná funkcia proti PID⁴ | Áno | Áno | Áno | Áno | Áno |
| Všeobecné informácie | |||||
| Rozsah pracovných teplôt (°C) | -25 ~ +60°C (-13°F ~ 140°F) | -25 ~ +60°C (-13°F ~ 140°F) | -25 ~ +60°C (-13°F ~ 140°F) | -25 ~ +60°C (-13°F ~ 140°F) | -25 ~ +60°C (-13°F ~ 140°F) |
| Relatívna vlhkosť (%) | 0% ~ 100% | 0% ~ 100% | 0% ~ 100% | 0% ~ 100% | 0% ~ 100% |
| Max. nadmorská výška (m) | 0 ~ 4000 m (13.123 ft.) (Zníženie menovitej hodnoty nad 2000 m) | 0 ~ 4000 m (13.123 ft.) (Zníženie menovitej hodnoty nad 2000 m) | 0 ~ 4000 m (13.123 ft.) (Zníženie menovitej hodnoty nad 2000 m) | 0 ~ 4000 m (13.123 ft.) (Zníženie menovitej hodnoty nad 2000 m) | 0 ~ 4000 m (13.123 ft.) (Zníženie menovitej hodnoty nad 2000 m) |
| Chladenie | Chladenie vzduchom | Chladenie vzduchom | Chladenie vzduchom | Chladenie vzduchom | Chladenie vzduchom |
| Displej | LED indikátory; Integrované WLAN + aplikácia FusionSolar | LED indikátory; Integrované WLAN + aplikácia FusionSolar | LED indikátory; Integrované WLAN + aplikácia FusionSolar | LED indikátory; Integrované WLAN + aplikácia FusionSolar | LED indikátory; Integrované WLAN + aplikácia FusionSolar |
| Komunikácia | RS485; WLAN/Ethernet cez Smart Dongle-WLAN-FE (voliteľné)
4G/3G/2G cez Smart Dongle-4G (voliteľné) |
RS485; WLAN/Ethernet cez Smart Dongle-WLAN-FE (voliteľné)
4G/3G/2G cez Smart Dongle-4G (voliteľné) |
RS485; WLAN/Ethernet cez Smart Dongle-WLAN-FE (voliteľné)
4G/3G/2G cez Smart Dongle-4G (voliteľné) |
RS485; WLAN/Ethernet cez Smart Dongle-WLAN-FE (voliteľné)
4G/3G/2G cez Smart Dongle-4G (voliteľné) |
RS485; WLAN/Ethernet cez Smart Dongle-WLAN-FE (voliteľné)
4G/3G/2G cez Smart Dongle-4G (voliteľné) |
| Hmotnosť (s montážnym držiakom) (kg) | 21 kg (46,4 lb) | 21 kg (46,4 lb) | 21 kg (46,4 lb) | 21 kg (46,4 lb) | 21 kg (46,4 lb) |
| Rozmery (š x v x h) (s montážnym držiakom) (mm) | 546 x 460 x 228 mm (21,5 x 18,1 x 9,0 cala) | 546 x 460 x 228 mm (21,5 x 18,1 x 9,0 cala) | 546 x 460 x 228 mm (21,5 x 18,1 x 9,0 cala) | 546 x 460 x 228 mm (21,5 x 18,1 x 9,0 cala) | 546 x 460 x 228 mm (21,5 x 18,1 x 9,0 cala) |
| Stupeň ochrany (IP) | IP66 | IP66 | IP66 | IP66 | IP66 |
| Kompatibilita s optimalizátorom | |||||
| Optimalizátory kompatibilné s MBUS DC | SUN2000-450W-P, SUN2000-450W-P2, SUN2000-600W-P, SUN2000-1300W-P, SUN2000-1100W-P | SUN2000-450W-P, SUN2000-450W-P2, SUN2000-600W-P, SUN2000-1300W-P, SUN2000-1100W-P | SUN2000-450W-P, SUN2000-450W-P2, SUN2000-600W-P, SUN2000-1300W-P, SUN2000-1100W-P | SUN2000-450W-P, SUN2000-450W-P2, SUN2000-600W-P, SUN2000-1300W-P, SUN2000-1100W-P | SUN2000-450W-P, SUN2000-450W-P2, SUN2000-600W-P, SUN2000-1300W-P, SUN2000-1100W-P |
| Súlad s normami (ďalšie informácie na požiadanie) | |||||
| Bezpečnosť | EN/IEC 62109-1, EN/IEC 62109-2 | EN/IEC 62109-1, EN/IEC 62109-2 | EN/IEC 62109-1, EN/IEC 62109-2 | EN/IEC 62109-1, EN/IEC 62109-2 | EN/IEC 62109-1, EN/IEC 62109-2 |
| Normy pre pripojenie do siete | G99, EN 50549, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-AR-N-4110, C10/11, ABNT, VFR 2019, UNE 217001, UNE 217002, RD 244, TOR D4, IEC61727, IEC62116 | G99, EN 50549, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-AR-N-4110, C10/11, ABNT, VFR 2019, UNE 217001, UNE 217002, RD 244, TOR D4, IEC61727, IEC62116 | G99, EN 50549, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-AR-N-4110, C10/11, ABNT, VFR 2019, UNE 217001, UNE 217002, RD 244, TOR D4, IEC61727, IEC62116 | G99, EN 50549, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-AR-N-4110, C10/11, ABNT, VFR 2019, UNE 217001, UNE 217002, RD 244, TOR D4, IEC61727, IEC62116 | G99, EN 50549, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-AR-N-4110, C10/11, ABNT, VFR 2019, UNE 217001, UNE 217002, RD 244, TOR D4, IEC61727, IEC62116 |
*1 Maximálny vstupný PV výkon je 40 000 Wp v prípade dlhých reťazcov plne vybavených optimalizátormi SUN2000-450W-P.
*2 Maximálne vstupné napätie je horný limit napätia DC. Akékoľvek vyššie vstupné DC napätie môže spôsobiť poškodenie meniča.
*3 Akékoľvek vstupné DC napätie presahujúce prevádzkový rozsah napätia môže spôsobiť nesprávnu činnosť meniča.
*4 SUN2000-12~20KTL-M2 zvyšuje potenciál medzi PV a zemou nad nulu vďaka integrovanej funkcii na prevenciu PID, aby sa zabránilo degradácii modulov spôsobenej efektom PID. Podporované typy modulov: Typ P (mono, poly).
