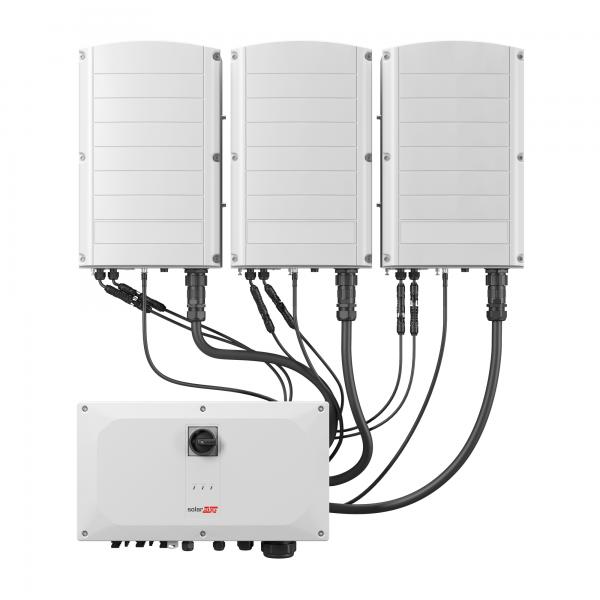

Menič SOLAR EDGE SE100K – RW00IBNM4 + 3 pomocné jednotky SESUK- RWR0INNN4
SKU: F240M02
EAN: 2010000031537
| Výrobca | |
|---|---|
| Menovitý výkon | |
| Napájanie | |
| Hybridné zariadenie | |
| MPPT | |
| Záruka | |
| RS485 | |
| SPD Typ II | |
| AFCI | |
| Rozsah napätia MPPT | |
| Maximálny vstupný prúd na MPPT [A] | |
| Maximálny príkon [W] | |
| Európska efektívnosť | |
| Hmotnosť | 114,52 kg |
| CN | 85044086 |
Čistá cena
4 433,60 €
Hrubý
Hrubý
Deklaracja zgodności SolarEdge SE50K-100K
deklaracja-zgodnosci-solaredge-se50k-100k.pdf
Podrobnosti o produkte
| Výrobca | |
|---|---|
| Menovitý výkon | |
| Napájanie | |
| Hybridné zariadenie | |
| MPPT | |
| Záruka | |
| RS485 | |
| SPD Typ II | |
| AFCI | |
| Rozsah napätia MPPT | |
| Maximálny vstupný prúd na MPPT [A] | |
| Maximálny príkon [W] | |
| Európska efektívnosť | |
| Hmotnosť | 114,52 kg |
| CN | 85044086 |
Trojfázové meniče SolarEdge so technológiou Synergy (Európa)
Trojfázové meniče SolarEdge so technológiou Synergy (modely SE50K, SE66.6K, SE90K, SE100K, SE120K) sú pokročilé riešenia pre veľké fotovoltaické inštalácie navrhnuté s cieľom rýchlej montáže a maximálnej účinnosti. Vďaka modulárnej konštrukcii, ktorá zahŕňa 2 alebo 3 synergické jednotky a jedno zariadenie na riadenie synergy, je montáž jednoduchá a môže ju vykonať dvojica pracovníkov. Tieto meniče ponúkajú dlhú záruku (12–20 rokov) a množstvo vstavaných bezpečnostných a monitorovacích funkcií.
Hlavné vlastnosti trojfázových meničov SolarEdge so technológiou Synergy:
- Rýchla inštalácia a uvedenie do prevádzky: Špeciálny proces predbežného sprevádzkovania umožňuje automatickú validáciu komponentov a káblovania ešte pred pripojením k sieti, a ľahká modulárna konštrukcia uľahčuje montáž.
- Vysoká spoľahlivosť a jednoduchá obsluha: Nezávislá prevádzka každej synergickej jednotky predlžuje dobu bezporuchovej prevádzky systému a zjednodušuje servisovanie.
- Pokročilé bezpečnostné prvky: Vstavané snímače teploty detekujú poruchy v káblovaní, integrovaná ochrana pred následkami oblúkových skratu, voliteľné rýchle odpojenie a monitorované, vymeniteľné prepäťové ochrany (SPD DC typ 2, voliteľne AC typ 2).
- Maximálny výkon systému: Zabudovaná funkcia obmedzovania degradácie indukovanej potenciálom (PID) a maximálna účinnosť meniča na úrovni 98,3 %.
- Komplexné monitorovanie: Zabudovaná možnosť monitorovania na úrovni modulu s komunikáciou cez Ethernet alebo mobilnú sieť (voliteľne Wi‑Fi), ktorá zabezpečuje úplný prehľad o prevádzke systému.
- Široký výkonový rozsah: Dostupné modely s menovitým AC výstupným výkonom od 50 kW do 120 kW, vhodné pre veľké komerčné a priemyselné projekty.
Pre koho je to dobrá voľba?
Trojfázové meniče SolarEdge so technológiou Synergy sú ideálnym riešením pre veľké fotovoltaické inštalácie v komerčnom a priemyselnom sektore na európskom trhu. Ich modulárna konštrukcia, pokročilé bezpečnostné funkcie, vysoká účinnosť a komplexné možnosti monitorovania z nich robia výbornú voľbu pre investorov a developerov, ktorí hľadajú spoľahlivé, jednoduché na inštaláciu a obsluhu a zároveň nákladovo efektívne riešenia. Dlhé záručné obdobie navyše potvrdzuje ich vysokú kvalitu a trvácnosť.
Deklaracja zgodności SolarEdge SE50K-100K
deklaracja-zgodnosci-solaredge-se50k-100k.pdf
| Parameter | SE50K(1) | SE66.6K | SE90K | SE100K | SE120K |
|---|---|---|---|---|---|
| VÝSTUP | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SExxK-xxx8lxxxx |
| Menovitý aktívny výkon výstupu AC (W) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Maximálny zdánlivý výkon výstupu AC (VA) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Výstupné AC napätie – fáza-fáza/fáza-neutrálny (menovité) (Vac) | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 480/277 |
| Výstupné AC napätie – rozsah fáza-fáza/rozsah fáza-neutrálny (Vac) | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 432-529 / 249-305 |
| Frekvencia AC (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% |
| Maximálny trvalý výstupný prúd (na fázu) (Aac) | 72,5 | 96,5 | 130,5 | 145 | 145 |
| Zapojenie výstupných AC vodičov | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE |
| Podporované sústavy | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT |
| Maximálny diferenčný prúd(3) (mA) | 200 | 200 | 300 | 300 | 300 |
| Sledovanie siete, ochrana pri prevádzke v ostrovnom režime, nastaviteľný účinník, krajinne nastaviteľné prahové hodnoty | Áno | Áno | Áno | Áno | Áno |
| Celkové harmonické skreslenie (%) | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| Rozsah účinníka | +/- od 0,8 do 1 | +/- od 0,8 do 1 | +/- od 0,8 do 1 | +/- od 0,8 do 1 | +/- od 0,8 do 1 |
| VSTUP | |||||
| Maximálny DC výkon (modul STC) menič / synergická jednotka (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 |
| Bez transformátora, neuzemnené | Áno | Áno | Áno | Áno | Áno |
| Maximálne DC vstupné napätie DC+ k DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 850 |
| Menovité DC vstupné napätie DC+ k DC- (VDC) | 750 | 750 | 750 | 750 | 750 |
| Maximálny vstupný prúd (ADC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 |
| Ochrana proti opačnej polarite | Áno | Áno | Áno | Áno | Áno |
| Detekcia skratov na zem | Citlivosť 167 kΩ na synergickú jednotku(4) | Citlivosť 167 kΩ na synergickú jednotku(4) | Citlivosť 167 kΩ na synergickú jednotku(4) | Citlivosť 167 kΩ na synergickú jednotku(4) | Citlivosť 167 kΩ na synergickú jednotku(4) |
| Maximálna účinnosť meniča (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 |
| Európska účinnosť (vážená) (%) | 98 | 98 | 98 | 98 | 98 |
| Nočný odber výkonu (W) | < 8 | < 8 | < 12 | < 12 | < 12 |
| OSTATNÉ FUNKCIE | |||||
| Podporované komunikačné rozhrania(5) | 2 x RS485, Ethernet, Wi‑Fi (voliteľné), mobilná sieť (voliteľné) | 2 x RS485, Ethernet, Wi‑Fi (voliteľné), mobilná sieť (voliteľné) | 2 x RS485, Ethernet, Wi‑Fi (voliteľné), mobilná sieť (voliteľné) | 2 x RS485, Ethernet, Wi‑Fi (voliteľné), mobilná sieť (voliteľné) | 2 x RS485, Ethernet, Wi‑Fi (voliteľné), mobilná sieť (voliteľné) |
| Inteligentné riadenie energie | Obmedzenie exportu | Obmedzenie exportu | Obmedzenie exportu | Obmedzenie exportu | Obmedzenie exportu |
| Spustenie meniča | Mobilná aplikácia SetApp využívajúca zabudovaný prístupový bod Wi‑Fi na nadviazanie lokálneho pripojenia | Mobilná aplikácia SetApp využívajúca zabudovaný prístupový bod Wi‑Fi na nadviazanie lokálneho pripojenia | Mobilná aplikácia SetApp využívajúca zabudovaný prístupový bod Wi‑Fi na nadviazanie lokálneho pripojenia | Mobilná aplikácia SetApp využívajúca zabudovaný prístupový bod Wi‑Fi na nadviazanie lokálneho pripojenia | Mobilná aplikácia SetApp využívajúca zabudovaný prístupový bod Wi‑Fi na nadviazanie lokálneho pripojenia |
| Ochrana pred oblúkovými poruchami | Zabudovaná, s možnosťou konfigurácie používateľom (v súlade s UL1699B) | Zabudovaná, s možnosťou konfigurácie používateľom (v súlade s UL1699B) | Zabudovaná, s možnosťou konfigurácie používateľom (v súlade s UL1699B) | Zabudovaná, s možnosťou konfigurácie používateľom (v súlade s UL1699B) | Zabudovaná, s možnosťou konfigurácie používateľom (v súlade s UL1699B) |
| Rýchle odpojenie | Voliteľné (automatické po odpojení od siete AC) | Voliteľné (automatické po odpojení od siete AC) | Voliteľné (automatické po odpojení od siete AC) | Voliteľné (automatické po odpojení od siete AC) | Voliteľné (automatické po odpojení od siete AC) |
| PID regulátor | Nočné hodiny, zabudovaný | Nočné hodiny, zabudovaný | Nočné hodiny, zabudovaný | Nočné hodiny, zabudovaný | Nočné hodiny, zabudovaný |
| Ochrana proti prepätiu RS485 (porty 1+2) | Typ II, vymeniteľné na mieste, integrované | Typ II, vymeniteľné na mieste, integrované | Typ II, vymeniteľné na mieste, integrované | Typ II, vymeniteľné na mieste, integrované | Typ II, vymeniteľné na mieste, integrované |
| Ochrana proti prepätiu DC | Typ II, vymeniteľné na mieste, integrované | Typ II, vymeniteľné na mieste, integrované | Typ II, vymeniteľné na mieste, integrované | Typ II, vymeniteľné na mieste, integrované | Typ II, vymeniteľné na mieste, integrované |
| Ochrana proti prepätiu AC | Typ II, vymeniteľné na mieste, voliteľné | Typ II, vymeniteľné na mieste, voliteľné | Typ II, vymeniteľné na mieste, voliteľné | Typ II, vymeniteľné na mieste, voliteľné | Typ II, vymeniteľné na mieste, voliteľné |
| DC poistky (jednopólové) | 25 A, voliteľné | 25 A, voliteľné | 25 A, voliteľné | 25 A, voliteľné | 25 A, voliteľné |
| DC odpojovač | Voliteľné | Voliteľné | Voliteľné | Voliteľné | Voliteľné |
| SÚLAD S NORMAMI | |||||
| Bezpečnosť | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 |
| Normy pre pripojenie do siete(6) | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 |
| EMC | IEC61000-6-2, IEC61000-6-3 trieda A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 trieda A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 trieda A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 trieda A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 trieda A, IEC61000-3-11, IEC61000-3-12 |
| RoHS | Áno | Áno | Áno | Áno | Áno |
| PARAMETRE INŠTALÁCIE | |||||
| Počet synergických jednotiek na menič | 2 | 2 | 3 | 3 | 3 |
| Prierez a vonkajší priemer AC kábla: fáza/PE (hliník alebo meď) (mm²/mm) | Prierez do 120 / 70 mm²; vonkajší priemer 30-50 / 12-20 mm | Prierez do 120 / 70 mm²; vonkajší priemer 30-50 / 12-20 mm | Prierez do 120 / 70 mm²; vonkajší priemer 30-50 / 12-20 mm | Prierez do 120 / 70 mm²; vonkajší priemer 30-50 / 12-20 mm | Prierez do 120 / 70 mm²; vonkajší priemer 30-50 / 12-20 mm |
| DC vstup: menič/synergická jednotka(7)(8) | 8/4 páry MC4 | 8/4 páry MC4 | Káblová priechodka, 2 páry / 1 pár, prierez do 50 mm², hliník alebo meď, vonkajší priemer kábla 12-20 mm | Káblová priechodka, 2 páry / 1 pár, prierez do 50 mm², hliník alebo meď, vonkajší priemer kábla 12-20 mm | 12/4 páry MC4, káblová priechodka, 3 páry / 1 pár, prierez do 50 mm², hliník alebo meď, vonkajší priemer kábla 12-20 mm |
| Rozmery (v x š x h) (mm) – Synergická jednotka | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 |
| Rozmery (v x š x h) (mm) – Zariadenie na riadenie synergie | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 |
| Hmotnosť (kg) – Synergická jednotka | 32 | 32 | 32 | 32 | 32 |
| Hmotnosť (kg) – Zariadenie na riadenie synergie | 18 | 18 | 18 | 18 | 18 |
| Prevádzkový teplotný rozsah (°C) | od -40 do +60(9) | od -40 do +60(9) | od -40 do +60(9) | od -40 do +60(9) | od -40 do +60(9) |
| Chladenie | Ventilátor (vymeniteľný) | Ventilátor (vymeniteľný) | Ventilátor (vymeniteľný) | Ventilátor (vymeniteľný) | Ventilátor (vymeniteľný) |
| Hladina hluku (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 |
| Stupeň krytia | IP65 – vonkajšie aj vnútorné | IP65 – vonkajšie aj vnútorné | IP65 – vonkajšie aj vnútorné | IP65 – vonkajšie aj vnútorné | IP65 – vonkajšie aj vnútorné |
| Montáž | Dodávaný držiak | Dodávaný držiak | Dodávaný držiak | Dodávaný držiak | Dodávaný držiak |
(1) Možnosť dostupná v niektorých krajinách. Viac informácií: https://www.solaredge.com/sites/default/files/se_inverters_supported_countries.pdf
(2) 49990 v Spojenom kráľovstve
(3) Ak je vyžadovaný externý RCD, jeho vybavovací prúd musí byť ≥ 200 mA pre SE50K/SE66.6K; ≥ 300 mA pre SE90K, SE100K
(4) Ak to povoľujú miestne predpisy
(5) Pre špecifikáciu ďalších komunikačných možností navštívte stránku https://www.solaredge.com/products/communication alebo knižnicu zdrojov: https://www.solaredge.com/downloads# pre stiahnutie príslušného dátového listu
(6) Všetky normy a certifikáty sú k dispozícii na stiahnutie v sekcii „Certifikáty“ v Knižnici zdrojov: https://www.solaredge.com/downloads#/
(7) DC vstup je k dispozícii s konektormi MC4 alebo s priechodkami podľa čísla dielu meniča. Pre viac informácií kontaktujte SolarEdge
(8) K použitiu sú povolené len konektory MC4 vyrobené spoločnosťou Staubli
(9) Zníženie výkonu – pre špecifikáciu pozrite: https://www.solaredge.com/sites/default/files/se-temperature-derating-note.pdf
