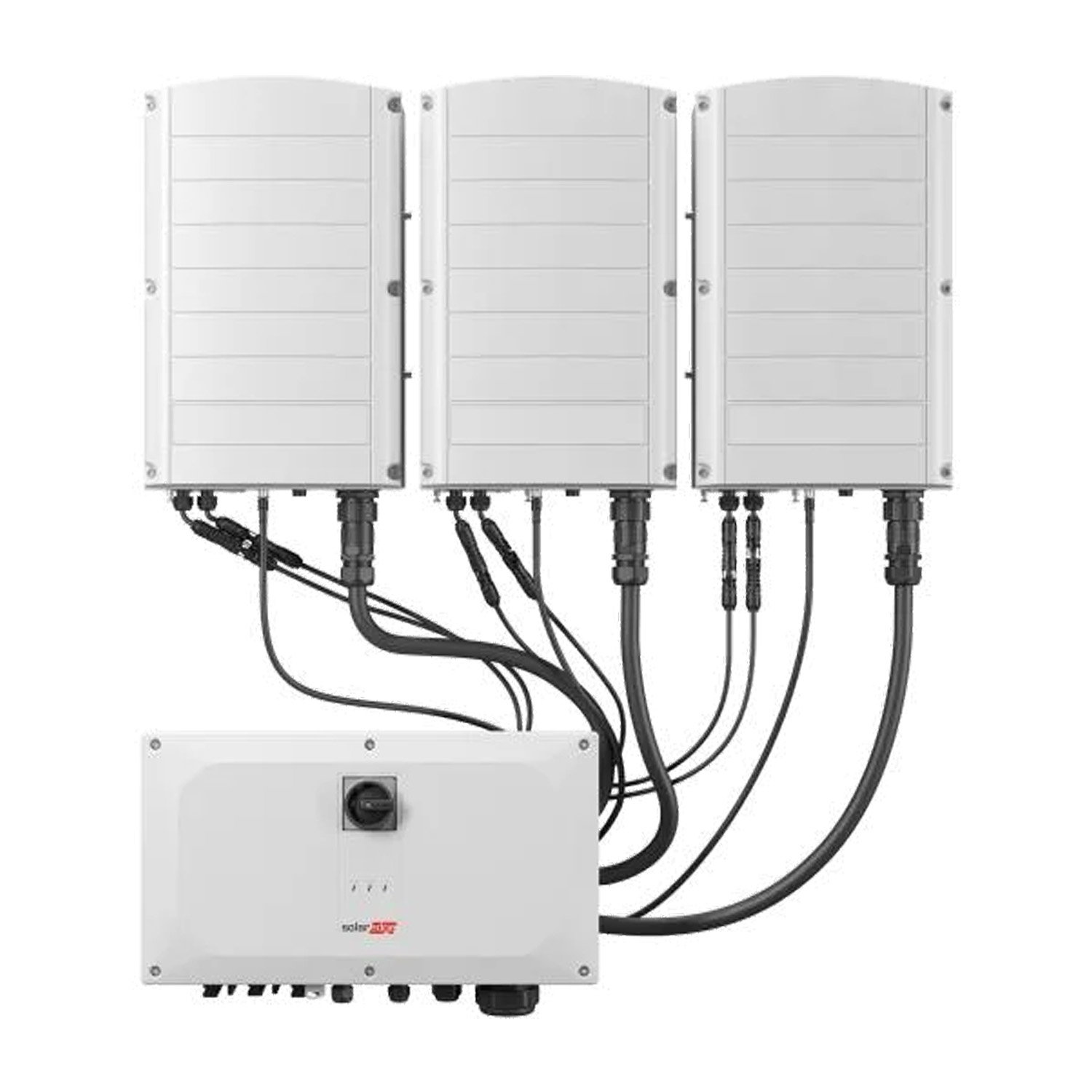

Menič – SOLAREDGE – SE100K – RW00IBNM4
SKU: F240M0
EAN: 5905951584669
Podrobnosti o produkte
| Hmotnosť | 21 kg |
|---|---|
| CN | 85044086 |
Trojfázový menič so synergickou technológiou Europa SE50K/SE66.6K / SE90K / SE100K / SE120K
Trojfázové meniče so synergickou technológiou od SolarEdge sú pokročilé riešenia navrhnuté na maximalizáciu výkonu a spoľahlivosti fotovoltaických systémov. Vďaka modulárnej konštrukcii a inovatívnym funkciám, ako je predbežné uvedenie do prevádzky a nezávislá prevádzka synergických jednotiek, ponúkajú jednoduchú inštaláciu, flexibilitu a predĺženú dobu bezporuchovej prevádzky.
Hlavné vlastnosti trojfázového meniča so synergickou technológiou Europa SE50K/SE66.6K / SE90K / SE100K / SE120K:
- Jednoduchá inštalácia dvoma osobami vďaka ľahkej, modulárnej konštrukcii (2 alebo 3 synergické jednotky a jedno zariadenie na riadenie synergie).
- Nezávislá prevádzka každej synergickej jednotky predlžuje dobu bezporuchovej prevádzky a uľahčuje obsluhu.
- Vstavané teplotné senzory a ochrana proti následkom oblúkových skratov zvyšujú bezpečnosť.
- Voliteľné rýchle vypínanie a integrovaný núdzový DC vypínač eliminujú potrebu používania externých izolátorov.
- Vstavaná funkcia monitorovania na úrovni modulu s Ethernet alebo mobilnou komunikáciou zabezpečuje úplnú prehľadnosť systému.
- Maximálna účinnosť meniča až 98,3 % a európska účinnosť až 98,1 %.
Pre koho je to dobrá voľba?
Tieto meniče sú ideálnym riešením pre fotovoltaické inštalácie s vyšším výkonom, či už v komerčnom alebo priemyselnom sektore, kde je prioritou vysoká účinnosť, spoľahlivosť a pokročilé bezpečnostné funkcie. Modulárna konštrukcia a jednoduchá inštalácia ich robia aj atraktívnou voľbou pre inštalatérov, ktorí si cenia efektivitu práce.
| Parameter | SE50K | SE66.6K | SE90K | SE100K | SE120K |
| VÝSTUP | |||||
| Menovitý činný výstupný výkon AC (W) | 50000 | 66600 | 90000 | 100000 | 120000 |
| Maximálny zdanlivý výstupný výkon AC (VA) | 50000 | 66600 | 90000 | 100000 | 120000 |
| Výstupné napätie AC — fáza–fáza/fáza–nula (menovité) (Vac) | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 480/277 |
| Výstupné napätie AC — rozsah fáza–fáza/rozsah fáza–nula (Vac) | 304 – 437/176 – 253; 320 – 460/184 – 264,5 | 304 – 437/176 – 253; 320 – 460/184 – 264,5 | 304 – 437/176 – 253; 320 – 460/184 – 264,5 | 304 – 437/176 – 253; 320 – 460/184 – 264,5 | 432-529/249-305 |
| Frekvencia AC (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% |
| Maximálny trvalý výstupný prúd (na fázu) (Aac) | 72,5 | 96,5 | 130,5 | 145 | 145 |
| Celkové harmonické skreslenie (%) | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| Rozsah účiníka | +/- od 0,8 do 1 | +/- od 0,8 do 1 | +/- od 0,8 do 1 | +/- od 0,8 do 1 | +/- od 0,8 do 1 |
| VSTUP | |||||
| Maximálny DC výkon (modul STC) invertor / synergická jednotka (W) | 75000/37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000/60000 |
| Maximálne vstupné DC napätie DC+ do DC- (VDC) | 750 | 750 | 750 | 750 | 850 |
| Menovité vstupné DC napätie DC+ do DC- (VDC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 |
| Maximálny vstupný prúd (A) | 1000 | 1000 | 1000 | 1000 | 1000 |
| Maximálna účinnosť invertora (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 |
| Európska účinnosť (vážená) (%) | 98 | 98 | 98 | 98 | 98 |
| Nočný odber výkonu (W) | < 8 | < 8 | < 12 | < 12 | < 12 |
| OSTATNÉ FUNKCIE | |||||
| Podporované komunikačné rozhrania(5) | 2 x RS485, Ethernet, Wi‑Fi (voliteľné), mobilná sieť (voliteľné) | ||||
| Ochrana pred rušením spôsobeným elektrickým oblúkom | Vstavaná, s možnosťou konfigurácie používateľom (v súlade s UL1699B) | ||||
| Rýchle odpojenie | Voliteľné (automatické po odpojení od AC siete) | ||||
| PID regulátor | Nočný režim, vstavaný | ||||
| Prepäťová ochrana RS485 (porty 1+2) | Typ II, vymeniteľné na mieste, integrované | ||||
| Prepäťová ochrana DC | Typ II, vymeniteľné na mieste, integrované | ||||
| Prepäťová ochrana AC | Typ II, vymeniteľné na mieste, voliteľné | ||||
| DC poistky (jednopolové) | 25 A, voliteľné | ||||
| DC odpojovač | Voliteľné | ||||
| INŠTALAČNÉ PARAMETRE | |||||
| Počet synergických jednotiek na invertor | 2 | 2 | 3 | 3 | 3 |
| Prierez a vonkajší priemer AC kábla: fáza/PE (hliník alebo meď) (mm) | Prierez do 120/70 mm²; vonkajší priemer 30-50/12-20 mm | Prierez do 120/70 mm²; vonkajší priemer 30-50/12-20 mm | Prierez do 50 mm², hliník alebo meď, vonkajší priemer kábla 12-20 mm | Prierez do 50 mm², hliník alebo meď, vonkajší priemer kábla 12-20 mm | Prierez do 50 mm², hliník alebo meď, vonkajší priemer kábla 12-20 mm |
| DC vstup: invertor / synergická jednotka (7)(8) | 8/4 páry MC4 | 12/4 páry MC4 | Tlmivka, 3 páry/1 pár, prierez do 50 mm² hliník alebo meď, vonkajší priemer kábla 12-20 mm | Tlmivka, 3 páry/1 pár, prierez do 50 mm² hliník alebo meď, vonkajší priemer kábla 12-20 mm | Tlmivka, 3 páry/1 pár, prierez do 50 mm² hliník alebo meď, vonkajší priemer kábla 12-20 mm |
| Rozmery (v x š x h) (mm) | Synergická jednotka: 558 x 328×273; Zariadenie na správu synergie: 360 x 560 x 295 | ||||
| Hmotnosť (kg) | Synergická jednotka: 32; Zariadenie na správu synergie: 18 | ||||
| Rozsah pracovných teplôt (°C) | od -40 do +60(9) | ||||
| Chladenie | Ventilátor (vymeniteľný) | ||||
| Emisia hluku (dBA) | < 67 | ||||
| Stupeň ochrany | IP65 pre vonkajšie aj vnútorné použitie | ||||
| Montáž | Priložený držiak | ||||
| SÚLAD S NORMAMI | |||||
| Bezpečnosť | IEC-62109-1, IEC-62109-2, AS3100 | ||||
| Normy pre pripojenie do siete (6) | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | ||||
| EMC | IEC61000-6-2, IEC61000-6-3 trieda A, IEC61000-3-11, IEC61000-3-12 | ||||
| RoHS | Áno | ||||
Poznámka: Údaje sa môžu zmeniť bez predchádzajúceho upozornenia.
