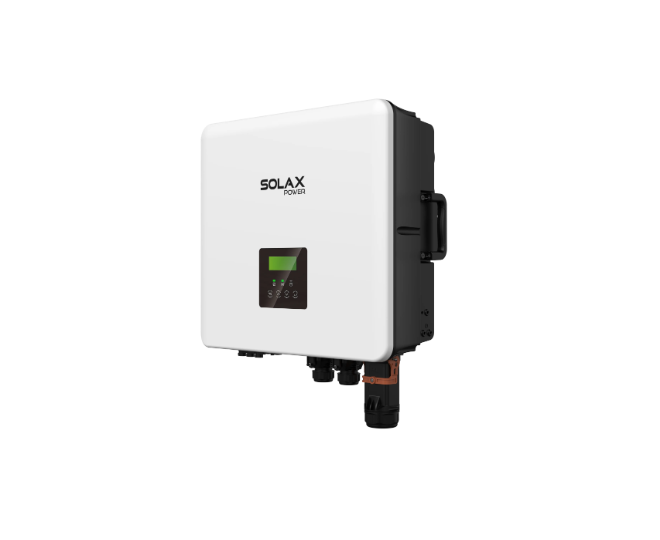

Invertor SOLAX X3-HYB-10.0-G4 Pro WiFi + LAN
SKU: F20S121
EAN: 2010000031933
| Výrobca | |
|---|---|
| Menovitý výkon | |
| Napájanie | |
| Hybridné zariadenie | |
| Režim prevádzky off-grid | |
| MPPT | |
| Záruka | |
| Čistá šírka | |
| Čistá hĺbka | |
| Čistá výška | |
| RS485 | |
| SPD Typ II | |
| AFCI | |
| Rozsah napätia MPPT | |
| Maximálny vstupný prúd na MPPT [A] | |
| Maximálny príkon [W] | |
| Európska efektívnosť | |
| Hmotnosť | 40,25 kg |
| CN | 85044086 |
Čistá cena
2 105,17 €
Hrubý
Hrubý
Karta katalogowa Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Karta-katalogowa-1.pdf
Gwarancja Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Gwarancja-1.pdf
Deklaracja zgodności Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Deklaracja-zgodnosci-1.pdf
Podrobnosti o produkte
| Výrobca | |
|---|---|
| Menovitý výkon | |
| Napájanie | |
| Hybridné zariadenie | |
| Režim prevádzky off-grid | |
| MPPT | |
| Záruka | |
| Čistá šírka | |
| Čistá hĺbka | |
| Čistá výška | |
| RS485 | |
| SPD Typ II | |
| AFCI | |
| Rozsah napätia MPPT | |
| Maximálny vstupný prúd na MPPT [A] | |
| Maximálny príkon [W] | |
| Európska efektívnosť | |
| Hmotnosť | 40,25 kg |
| CN | 85044086 |
Trojfázový hybridný menič SolaX Power X3-HYB-G4 PRO
Trojfázový hybridný menič SolaX Power X3-HYB-G4 PRO je pokročilé riešenie pre obytné objekty, ktoré ponúka inteligentné riadenie energie a vysokú účinnosť. Dostupný v širokom spektre výkonov od 4 kW do 15 kW, zabezpečuje kompatibilitu s technológiou V2H, inteligentné plánovanie prevádzky a spoluprácu s bezdrôtovým meračom. Vďaka dvojitým portom pre batérie, širokému rozsahu MPPT a možnosti 200% preťaženia PV je to flexibilné a spoľahlivé zariadenie na maximalizáciu vlastnej spotreby energie.
Hlavné vlastnosti hybridného meniča SolaX Power X3-HYB-G4 PRO:
- Inteligentné riadenie energie: Kompatibilita s V2H pre integráciu inteligentnej domácnosti, Smart Schedule, Smart Scene, 7*24h TOU a podpora VPP (OpenADR, IEEE2030.5, FCAS, API).
- Vysoká účinnosť a flexibilita PV: Vstupný DC prúd 20 A na MPPT s tromi MPPT trackermi, možnosť 200% preťaženia PV, AC výstup až do 110 % a veľmi široký rozsah MPPT (110–950 V).
- Zabezpečená spoľahlivosť a bezpečnosť: Až 200 % výstupného výkonu EPS počas 10 sekúnd, prepínací čas v režime UPS pod 10 ms, voliteľná funkcia rýchleho vypnutia, ochrany SPD triedy II na AC a DC strane a voliteľná ochrana AFCI.
- Flexibilné možnosti prispôsobenia: Dvojité porty pre batérie a funkcia „2 v 1“ pre rozšírenie, dodatočné porty uľahčujúce kabeláž a funkčná a štýlová krytka káblov.
- Všestranné prevádzkové režimy: Podpora mikrosiete a generátorových režimov pre rôznorodé použitia.
- Výkonová krivka: Vysoká účinnosť udržiavaná v širokom rozsahu zaťaženia, čo dokladá výkonová krivka pre model 15 kW.
Pre koho je to dobrá voľba?
Menič SolaX Power X3-HYB-G4 PRO je vynikajúcou voľbou pre majiteľov rodinných domov, ktorí hľadajú pokročilý, efektívny a spoľahlivý hybridný systém. Jeho inteligentné funkcie riadenia energie, vysoká flexibilita pri konfigurácii PV a batérií, ako aj rozšírené možnosti bezpečnosti a prispôsobenia ho robia ideálnym riešením na maximalizáciu vlastnej spotreby energie, zabezpečenie záložného napájania a integráciu s inteligentnou domácnosťou. Široký výkonový rozsah umožňuje prispôsobiť zariadenie individuálnym energetickým potrebám.
Karta katalogowa Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Karta-katalogowa-1.pdf
Gwarancja Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Gwarancja-1.pdf
Deklaracja zgodności Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Deklaracja-zgodnosci-1.pdf
| Parameter | X3-HYB-4.0-P | X3-HYB-5.0-P | X3-HYB-6.0-P | X3-HYB-8.0-P | X3-HYB-10.0-P | X3-HYB-12.0-P | X3-HYB-15.0-P |
|---|---|---|---|---|---|---|---|
| VSTUP PV | |||||||
| Max. odporúčaný výkon zostavy PV (kWp) | 8 | 10 | 12 | 16 | 20 | 24 | 30 |
| Max. vstupné napätie PV (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Menovité vstupné napätie PV (V) | 650 | 650 | 650 | 650 | 650 | 650 | 650 |
| Rozsah prevádzkového napätia (V) | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 |
| Rozsah napätia MPPT (V) | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 |
| Započínacie napätie (V) | 120 | 120 | 120 | 120 | 120 | 120 | 120 |
| Počet MPPT trackerov / reťazcov na tracker MPPT | 2 (1 / 1) | 2 (1 / 1) | 2 (1 / 1) | 3 (1 / 1 / 1) | 3 (1 / 1 / 1) | 3 (1 / 1 / 1) | 3 (1 / 1 / 1) |
| Max. vstupný prúd na MPPT (MPPT1/2/3) (A) | 20 / 20 | 20 / 20 | 20 / 20 | 20 / 20 / 20 | 20 / 20 / 20 | 20 / 20 / 20 | 20 / 20 / 20 |
| Max. skratový vstupný prúd na MPPT (MPPT1/2/3) (A) | 25 / 25 | 25 / 25 | 25 / 25 | 25 / 25 / 25 | 25 / 25 / 25 | 25 / 25 / 25 | 25 / 25 / 25 |
| VSTUP A VÝSTUP AC (NA SIEŤ) | |||||||
| Menovitý výstupný výkon (W) | 4000 | 5000 (AS 4777 4999 W) | 6000 | 8000 | 10000 (AS 4777 9999 W) | 12000 | 15000 (AS 4777 14999 W) |
| Menovitý výstupný prúd (A) | 5,8 | 7,2 | 8,7 | 11,6 | 14,5 | 17,5 | 21,8 |
| Max. zdanlivý výstupný výkon (VA) | 4400 | 5500 (AS 4777 4999 VA) | 6600 | 8800 | 11000 (AS 4777 9999 VA) | 13200 | 16500 (AS 4777 14999 VA) |
| Max. trvalý výstupný prúd (A) | 6,7 | 6,7 | 8,4 | 10,0 | 13,4 | 20,0 | 25,0 |
| Menovité AC napätie | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V |
| Max. zdanlivý vstupný výkon AC (kVA) | 8,4 | 10,5 | 12,6 | 16,8 | 21,0 | 21,0 | 21,0 |
| Max. vstupný prúd AC (A) | 12,2 | 15,2 | 18,2 | 24,3 | 30,4 | 30,4 | 30,4 |
| Menovitá frekvencia AC (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| Rozsah frekvencie AC (Hz) | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 |
| Nastaviteľný rozsah účinníka | -1 (0,8 zaostávajúci až 0,8 predbiehajúci) | -1 (0,8 zaostávajúci až 0,8 predbiehajúci) | -1 (0,8 zaostávajúci až 0,8 predbiehajúci) | -1 (0,8 zaostávajúci až 0,8 predbiehajúci) | -1 (0,8 zaostávajúci až 0,8 predbiehajúci) | -1 (0,8 zaostávajúci až 0,8 predbiehajúci) | -1 (0,8 zaostávajúci až 0,8 predbiehajúci) |
| THDi (pri menovitom výkone) (%) | <3 | <3 | <3 | <3 | <3 | <3 | <3 |
| AKUMULÁTOR | |||||||
| Typ akumulátora | Lit | Lit | Lit | Lit | Lit | Lit | Lit |
| Rozsah napätia akumulátora (V) | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 |
| Max. nabíjací / vybíjací prúd (A) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) |
| VÝSTUP EPS (MIMO SIETE) (S AKUMULÁTOROM) | |||||||
| Menovitá výstupná frekvencia EPS | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz |
| Menovitý výstupný výkon EPS (kVA) | 4 | 5 | 6 | 8 | 10 | 12 | 15 |
| Špičkový výstupný výkon EPS | 2 × menovitý výkon, 10 s | 2 × menovitý výkon, 10 s | 2 × menovitý výkon, 10 s | 2 × menovitý výkon, 10 s | 2 × menovitý výkon, 10 s | 2 × menovitý výkon, 10 s | 2 × menovitý výkon, 10 s |
| Čas prepnutia (ms) | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 |
| ÚČINNOSŤ | |||||||
| Max. účinnosť (%) | 98,0 | 98,0 | 98,0 | 98,0 | 98,0 | 98,0 | 98,0 |
| Európska účinnosť (%) | 97,7 | 97,7 | 97,7 | 97,7 | 97,7 | 97,7 | 97,7 |
| ENVIRONMENTÁLNE LIMITY | |||||||
| Stupeň ochrany | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 |
| Rozsah prevádzkovej teploty okolia (°C) | -35 – 60 | -35 – 60 | -35 – 60 | -35 – 60 | -35 – 60 | -35 – 60 | -35 – 60 |
| Max. prevádzková nadmorská výška (m) | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Relatívna vlhkosť | 0 – 100% RH (kondenzácia) | 0 – 100% RH (kondenzácia) | 0 – 100% RH (kondenzácia) | 0 – 100% RH (kondenzácia) | 0 – 100% RH (kondenzácia) | 0 – 100% RH (kondenzácia) | 0 – 100% RH (kondenzácia) |
| Kategória prepätia | Napájacia sieť: III, Akumulátor: II, PV: II | Napájacia sieť: III, Akumulátor: II, PV: II | Napájacia sieť: III, Akumulátor: II, PV: II | Napájacia sieť: III, Akumulátor: II, PV: II | Napájacia sieť: III, Akumulátor: II, PV: II | Napájacia sieť: III, Akumulátor: II, PV: II | Napájacia sieť: III, Akumulátor: II, PV: II |
| VŠEOBECNÉ | |||||||
| Rozmery (š. x v. x h.) (mm) | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 |
| Čistá hmotnosť (kg) | 38 | 38 | 38 | 38 | 38 | 38 | 38 |
| Koncept chladenia | Prírodné chladenie | Prírodné chladenie | Prírodné chladenie | Inteligentné chladenie | Inteligentné chladenie | Inteligentné chladenie | Inteligentné chladenie |
| Komunikačné rozhrania | COM1 (Paralelný 1, Paralelný 2, BMS 1, BMS 2, RS485, Merač / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) | COM1 (Paralelný 1, Paralelný 2, BMS 1, BMS 2, RS485, Merač / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) | COM1 (Paralelný 1, Paralelný 2, BMS 1, BMS 2, RS485, Merač / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) | COM1 (Paralelný 1, Paralelný 2, BMS 1, BMS 2, RS485, Merač / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) | COM1 (Paralelný 1, Paralelný 2, BMS 1, BMS 2, RS485, Merač / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) | COM1 (Paralelný 1, Paralelný 2, BMS 1, BMS 2, RS485, Merač / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) | COM1 (Paralelný 1, Paralelný 2, BMS 1, BMS 2, RS485, Merač / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) |
| Spotreba energie (noc) (W) | < 40W v režime pohotovosti, < 5W v režime nečinnosti | < 40W v režime pohotovosti, < 5W v režime nečinnosti | < 40W v režime pohotovosti, < 5W v režime nečinnosti | < 40W v režime pohotovosti, < 5W v režime nečinnosti | < 40W v režime pohotovosti, < 5W v režime nečinnosti | < 40W v režime pohotovosti, < 5W v režime nečinnosti | < 40W v režime pohotovosti, < 5W v režime nečinnosti |
| Topológia | Neizolované | Neizolované | Neizolované | Neizolované | Neizolované | Neizolované | Neizolované |
| Certifikáty a schválenia | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 |
| Pomocné AC napájanie (APS) | Vstavané | Vstavané | Vstavané | Vstavané | Vstavané | Vstavané | Vstavané |
| OCHRANA | |||||||
| Ochrana | Ochrana proti prepätiu / podpätí, Ochrana izolácie DC, Ochrana proti opačnej polarite DC, Monitorovanie siete, Monitorovanie DC injekcie, Monitorovanie spätného prúdu, Detekcia reziduálneho prúdu, Ochrana proti nadmernej teplote, Ochrana proti prepätiu AC, Ochrana proti skratu AC | Ochrana proti prepätiu / podpätí, Ochrana izolácie DC, Ochrana proti opačnej polarite DC, Monitorovanie siete, Monitorovanie DC injekcie, Monitorovanie spätného prúdu, Detekcia reziduálneho prúdu, Ochrana proti nadmernej teplote, Ochrana proti prepätiu AC, Ochrana proti skratu AC | Ochrana proti prepätiu / podpätí, Ochrana izolácie DC, Ochrana proti opačnej polarite DC, Monitorovanie siete, Monitorovanie DC injekcie, Monitorovanie spätného prúdu, Detekcia reziduálneho prúdu, Ochrana proti nadmernej teplote, Ochrana proti prepätiu AC, Ochrana proti skratu AC | Ochrana proti prepätiu / podpätí, Ochrana izolácie DC, Ochrana proti opačnej polarite DC, Monitorovanie siete, Monitorovanie DC injekcie, Monitorovanie spätného prúdu, Detekcia reziduálneho prúdu, Ochrana proti nadmernej teplote, Ochrana proti prepätiu AC, Ochrana proti skratu AC | Ochrana proti prepätiu / podpätí, Ochrana izolácie DC, Ochrana proti opačnej polarite DC, Monitorovanie siete, Monitorovanie DC injekcie, Monitorovanie spätného prúdu, Detekcia reziduálneho prúdu, Ochrana proti nadmernej teplote, Ochrana proti prepätiu AC, Ochrana proti skratu AC | Ochrana proti prepätiu / podpätí, Ochrana izolácie DC, Ochrana proti opačnej polarite DC, Monitorovanie siete, Monitorovanie DC injekcie, Monitorovanie spätného prúdu, Detekcia reziduálneho prúdu, Ochrana proti nadmernej teplote, Ochrana proti prepätiu AC, Ochrana proti skratu AC | Ochrana proti prepätiu / podpätí, Ochrana izolácie DC, Ochrana proti opačnej polarite DC, Monitorovanie siete, Monitorovanie DC injekcie, Monitorovanie spätného prúdu, Detekcia reziduálneho prúdu, Ochrana proti nadmernej teplote, Ochrana proti prepätiu AC, Ochrana proti skratu AC |
| Aktívna metóda na prevenciu ostrovného režimu | Posun frekvencie | Posun frekvencie | Posun frekvencie | Posun frekvencie | Posun frekvencie | Posun frekvencie | Posun frekvencie |
| Ochrana proti prepätiu (DC / AC) | DC: Typ II, AC: Typ II | DC: Typ II, AC: Typ II | DC: Typ II, AC: Typ II | DC: Typ II, AC: Typ II | DC: Typ II, AC: Typ II | DC: Typ II, AC: Typ II | DC: Typ II, AC: Typ II |
| Vypínač obvodu chrániaci pred elektrickými oblúkmi (AFCI) | Voliteľné | Voliteľné | Voliteľné | Voliteľné | Voliteľné | Voliteľné | Voliteľné |
Poznámky:
① Maximálne vstupné napätie je horný limit DC napätia. Akékoľvek vyššie DC vstupné napätie pravdepodobne poškodí menič.
② Vstupné napätie, ktoré prekročí rozsah napätia MPPT, môže aktivovať ochranu meniča.
③ Rozsah frekvencie AC sa môže líšiť podľa rôznych národných predpisov.
④ Ak je každý z dvoch portov akumulátora pripojený k samostatnej batérii, ide o 25 A na port. Ak je jeden port pripojený k jednej batérii, je to 30 A. Ak sú oba porty pripojené k jednej batérii pomocou rozdeľovacieho kábla 2 v 1 (predáva sa samostatne), je to 50 A.
⑤ Zníženie hodnoty pri +45°C.
