Menič – SOLAX – X3-HYB-15.0-G4 Pro Wi-Fi + LAN – hybridný – HV
SKU: F20S123
EAN: 2010000033050
| Výrobca | |
|---|---|
| Menovitý výkon | |
| Napájanie | |
| Hybridné zariadenie | |
| Režim prevádzky off-grid | |
| MPPT | |
| Záruka | |
| Čistá šírka | |
| Čistá hĺbka | |
| Čistá výška | |
| RS485 | |
| SPD Typ II | |
| AFCI | |
| Rozsah napätia MPPT | |
| Maximálny vstupný prúd na MPPT [A] | |
| Maximálny príkon [W] | |
| Európska efektívnosť | |
| Hmotnosť | 42,32 kg |
Čistá cena
2 164,14 €
Hrubý
Hrubý
Karta katalogowa Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Karta-katalogowa.pdf
Gwarancja Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Gwarancja.pdf
Deklaracja zgodności Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Deklaracja-zgodnosci.pdf
Podrobnosti o produkte
| Výrobca | |
|---|---|
| Menovitý výkon | |
| Napájanie | |
| Hybridné zariadenie | |
| Režim prevádzky off-grid | |
| MPPT | |
| Záruka | |
| Čistá šírka | |
| Čistá hĺbka | |
| Čistá výška | |
| RS485 | |
| SPD Typ II | |
| AFCI | |
| Rozsah napätia MPPT | |
| Maximálny vstupný prúd na MPPT [A] | |
| Maximálny príkon [W] | |
| Európska efektívnosť | |
| Hmotnosť | 42,32 kg |
Trojfázový hybridný menič SolaX Power X3-HYB-G4 PRO
Trojfázový hybridný menič SolaX Power X3-HYB-G4 PRO je pokročilé riešenie pre domácnosti, ktoré ponúka inteligentné riadenie energie a vysokú účinnosť. Dostupný v širokom rozsahu výkonov od 4 kW do 15 kW, zabezpečuje kompatibilitu s technológiou V2H, inteligentné pracovné harmonogramy a spoluprácu s bezdrôtovým meračom. Vďaka dvojitým batériovým portom, širokému rozsahu MPPT a možnosti 200% prebytku výkonu PV je to flexibilné a spoľahlivé zariadenie na maximalizáciu vlastnej spotreby energie.
Hlavné vlastnosti hybridného meniča SolaX Power X3-HYB-G4 PRO:
- Inteligentné riadenie energie: Kompatibilita s V2H pre integráciu inteligentnej domácnosti, Smart Schedule, Smart Scene, 7*24h TOU a spolupráca s VPP (OpenADR, IEEE2030.5, FCAS, API).
- Vysoká účinnosť a flexibilita PV: Vstupný DC prúd 20A na MPPT s 3 trackermi, možnosť 200% prebytku výkonu PV, AC výstup až do 110% a veľmi široký rozsah MPPT (110-950V).
- Zabezpečená spoľahlivosť a bezpečnosť: Až 200% výstupného výkonu EPS na 10 sekúnd, prepínací čas na úrovni UPS pod 10 ms, voliteľná funkcia rýchleho vypnutia, SPD ochrana triedy II na AC aj DC strane a voliteľné zabezpečenie AFCI.

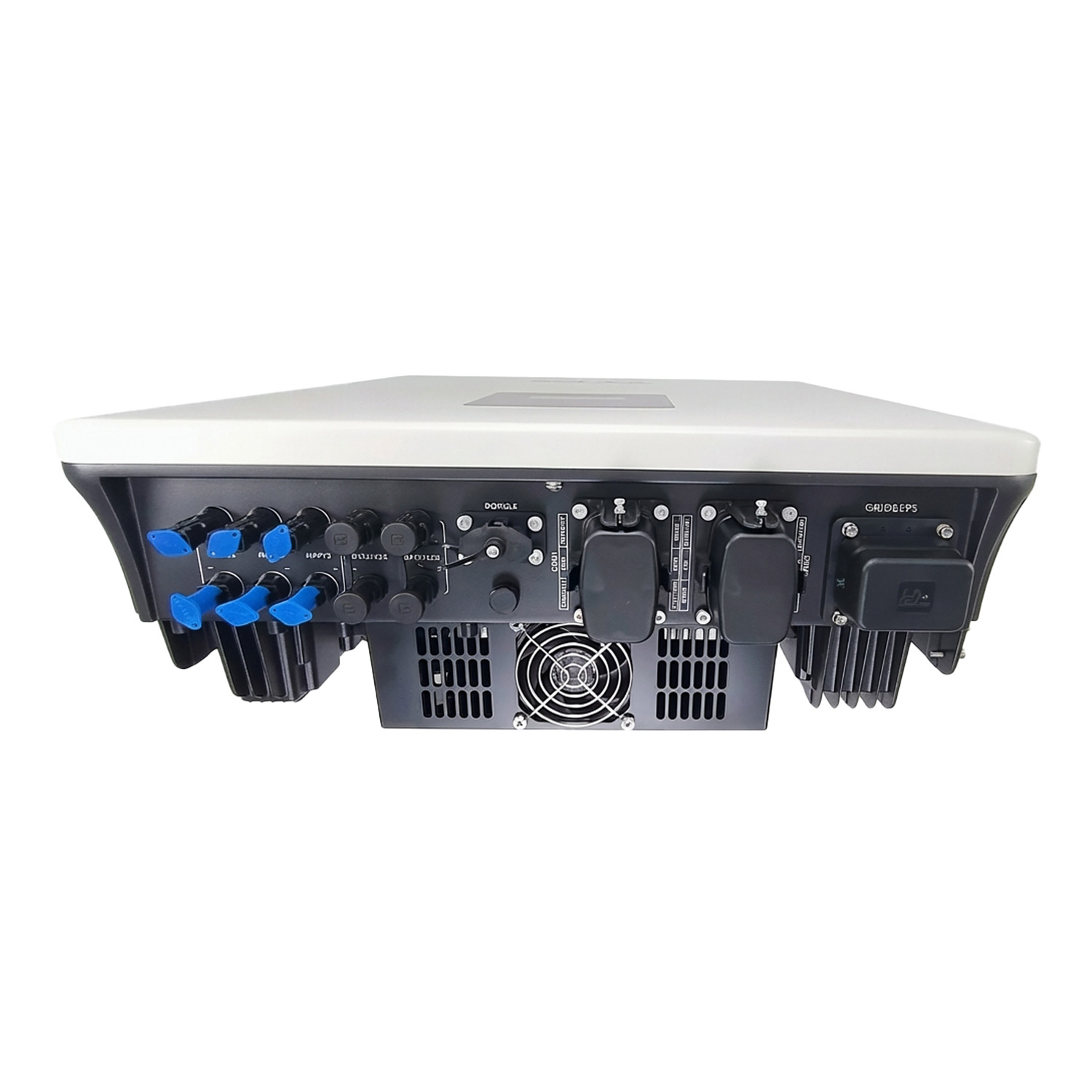

- Flexibilné možnosti adaptácie: Dvojité porty batérie a funkcia „2 v 1“ pre rozšírenie, ďalšie porty uľahčujúce káblovanie a praktický a štýlový kryt káblov.
- Univerzálne režimy prevádzky: Podpora mikrosietí a režimov generátora pre rôzne aplikácie.
- Krivka účinnosti: Vysoká účinnosť udržiavaná v širokom rozsahu zaťaženia, čo potvrdzuje krivka účinnosti pre model 15 kW.
Pre koho je to dobrá voľba?
Menič SolaX Power X3-HYB-G4 PRO je výbornou voľbou pre majiteľov rodinných domov, ktorí hľadajú pokročilý, výkonný a spoľahlivý hybridný systém. Jeho inteligentné funkcie riadenia energie, vysoká flexibilita pri konfigurácii PV polí a batérií, ako aj rozšírené bezpečnostné a adaptačné možnosti ho robia ideálnym riešením na maximalizáciu vlastnej spotreby, zabezpečenie náhradného napájania a integráciu s inteligentnou domácnosťou. Široký výkonový rozsah umožňuje prispôsobiť zariadenie individuálnym energetickým potrebám.
Karta katalogowa Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Karta-katalogowa.pdf
Gwarancja Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Gwarancja.pdf
Deklaracja zgodności Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Deklaracja-zgodnosci.pdf
| Parameter | X3-HYB-4.0-P | X3-HYB-5.0-P | X3-HYB-6.0-P | X3-HYB-8.0-P | X3-HYB-10.0-P | X3-HYB-12.0-P | X3-HYB-15.0-P |
|---|---|---|---|---|---|---|---|
| VSTUP PV | |||||||
| Max. odporúčaná inštalovaná kapacita PV (kWp) | 8 | 10 | 12 | 16 | 20 | 24 | 30 |
| Max. vstupné napätie PV (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Menovité vstupné napätie PV (V) | 650 | 650 | 650 | 650 | 650 | 650 | 650 |
| Rozsah pracovného napätia (V) | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 |
| Rozsah napätia MPPT (V) | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 |
| Štartovacie napätie (V) | 120 | 120 | 120 | 120 | 120 | 120 | 120 |
| Počet MPPT trackerov/vetiev na tracker MPPT | 2 (1 / 1) | 2 (1 / 1) | 2 (1 / 1) | 3 (1 / 1 / 1) | 3 (1 / 1 / 1) | 3 (1 / 1 / 1) | 3 (1 / 1 / 1) |
| Max. vstupný prúd na MPPT (MPPT1/2/3) (A) | 20 / 20 | 20 / 20 | 20 / 20 | 20 / 20 / 20 | 20 / 20 / 20 | 20 / 20 / 20 | 20 / 20 / 20 |
| Max. skratový vstupný prúd na MPPT (MPPT1/2/3) (A) | 25 / 25 | 25 / 25 | 25 / 25 | 25 / 25 / 25 | 25 / 25 / 25 | 25 / 25 / 25 | 25 / 25 / 25 |
| AC VSTUP A VÝSTUP (V SIETI) | |||||||
| Menovitý výstupný výkon (W) | 4000 | 5000 (AS 4777 4999 W) | 6000 | 8000 | 10000 (AS 4777 9999 W) | 12000 | 15000 (AS 4777 14999 W) |
| Menovitý výstupný prúd (A) | 5,8 | 7,2 | 8,7 | 11,6 | 14,5 | 17,5 | 21,8 |
| Max. zdanlivý výstupný výkon (VA) | 4400 | 5500 (AS 4777 4999 VA) | 6600 | 8800 | 11000 (AS 4777 9999 VA) | 13200 | 16500 (AS 4777 14999 VA) |
| Max. trvalý výstupný prúd (A) | 6,7 | 6,7 | 8,4 | 10,0 | 13,4 | 20,0 | 25,0 |
| Menovité AC napätie | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V |
| Max. zdanlivý vstupný výkon AC (kVA) | 8,4 | 10,5 | 12,6 | 16,8 | 21,0 | 21,0 | 21,0 |
| Max. vstupný prúd AC (A) | 12,2 | 15,2 | 18,2 | 24,3 | 30,4 | 30,4 | 30,4 |
| Menovitá frekvencia AC (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| Rozsah frekvencie AC (Hz) | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 |
| Nastaviteľný rozsah účiníka | -1 (0,8 oneskorenie do 0,8 predbehnutie) | -1 (0,8 oneskorenie do 0,8 predbehnutie) | -1 (0,8 oneskorenie do 0,8 predbehnutie) | -1 (0,8 oneskorenie do 0,8 predbehnutie) | -1 (0,8 oneskorenie do 0,8 predbehnutie) | -1 (0,8 oneskorenie do 0,8 predbehnutie) | -1 (0,8 oneskorenie do 0,8 predbehnutie) |
| THDi (pri menovitom výkone) (%) | <3 | <3 | <3 | <3 | <3 | <3 | |
| AKUMULÁTOR | |||||||
| Typ akumulátora | Lit | Lit | Lit | Lit | Lit | Lit | Lit |
| Rozsah napätia akumulátora (V) | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 |
| Max. nabíjací / vybíjací prúd (A) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) |
| EPS VÝSTUP (MIMO SIETE) (S AKUMULÁTOROM) | |||||||
| Menovitá frekvencia EPS výstupu | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz |
| Menovitý výstupný výkon EPS (kVA) | 4 | 5 | 6 | 8 | 10 | 12 | 15 |
| Špičkový výstupný výkon EPS | 2× menovitý výkon, 10 s | 2× menovitý výkon, 10 s | 2× menovitý výkon, 10 s | 2× menovitý výkon, 10 s | 2× menovitý výkon, 10 s | 2× menovitý výkon, 10 s | 2× menovitý výkon, 10 s |
| Doba prepínania (ms) | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 |
| ÚČINNOSŤ | |||||||
| Max. účinnosť (%) | 98,0 | 98,0 | 98,0 | 98,0 | 98,0 | 98,0 | 98,0 |
| Európska účinnosť (%) | 97,7 | 97,7 | 97,7 | 97,7 | 97,7 | 97,7 | 97,7 |
| ENVIRONMENTÁLNE LIMITY | |||||||
| Stupeň krytia | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 |
| Prevádzkový rozsah teplôt okolitého prostredia (°C) | -35 – 60 | -35 – 60 | -35 – 60 | -35 – 60 | -35 – 60 | -35 – 60 | -35 – 60 |
| Max. prevádzková nadmorská výška (m) | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Relatívna vlhkosť | 0 – 100% RH (kondenzácia) | 0 – 100% RH (kondenzácia) | 0 – 100% RH (kondenzácia) | 0 – 100% RH (kondenzácia) | 0 – 100% RH (kondenzácia) | 0 – 100% RH (kondenzácia) | 0 – 100% RH (kondenzácia) |
| Kategória prepätia | Sieť: III, Akumulátor: II, PV: II | Sieť: III, Akumulátor: II, PV: II | Sieť: III, Akumulátor: II, PV: II | Sieť: III, Akumulátor: II, PV: II | Sieť: III, Akumulátor: II, PV: II | Sieť: III, Akumulátor: II, PV: II | Sieť: III, Akumulátor: II, PV: II |
| VŠEOBECNÉ | |||||||
| Rozmery (š. x v. x d.) (mm) | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 |
| Čistá hmotnosť (kg) | 38 | 38 | 38 | 38 | 38 | 38 | 38 |
| Typ chladenia | Prírodné chladenie | Prírodné chladenie | Prírodné chladenie | Inteligentné chladenie | Inteligentné chladenie | Inteligentné chladenie | Inteligentné chladenie |
| Komunikačné rozhrania | COM1 (Paralelný 1, Paralelný 2, BMS 1, BMS 2, RS485, Merač / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) | COM1 (Paralelný 1, Paralelný 2, BMS 1, BMS 2, RS485, Merač / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) | COM1 (Paralelný 1, Paralelný 2, BMS 1, BMS 2, RS485, Merač / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) | COM1 (Paralelný 1, Paralelný 2, BMS 1, BMS 2, RS485, Merač / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) | COM1 (Paralelný 1, Paralelný 2, BMS 1, BMS 2, RS485, Merač / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) | COM1 (Paralelný 1, Paralelný 2, BMS 1, BMS 2, RS485, Merač / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) | COM1 (Paralelný 1, Paralelný 2, BMS 1, BMS 2, RS485, Merač / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) |
| Nočná spotreba energie (W) | < 40W v pohotovostnom režime, < 5W v nečinnom režime | < 40W v pohotovostnom režime, < 5W v nečinnom režime | < 40W v pohotovostnom režime, < 5W v nečinnom režime | < 40W v pohotovostnom režime, < 5W v nečinnom režime | < 40W v pohotovostnom režime, < 5W v nečinnom režime | < 40W v pohotovostnom režime, < 5W v nečinnom režime | < 40W v pohotovostnom režime, < 5W v nečinnom režime |
| Topológia | Neizolované | Neizolované | Neizolované | Neizolované | Neizolované | Neizolované | Neizolované |
| Certifikáty a schválenia | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 |
| Pomocné AC napájanie (APS) | Vstavané | Vstavané | Vstavané | Vstavané | Vstavané | Vstavané | Vstavané |
| OCHRANA | |||||||
| Ochranné funkcie | Ochrana pred prepätím / podnapätím, Ochrana izolácie DC, Ochrana proti opačnej polarite DC, Monitorovanie siete, Monitorovanie vstreku DC do siete, Monitorovanie spätného prúdu, Detekcia zvyškového/únikového prúdu, Ochrana proti nadmernej teplote, Ochrana pred AC prepätím, Ochrana pred AC skratom | Ochrana pred prepätím / podnapätím, Ochrana izolácie DC, Ochrana proti opačnej polarite DC, Monitorovanie siete, Monitorovanie vstreku DC do siete, Monitorovanie spätného prúdu, Detekcia zvyškového/únikového prúdu, Ochrana proti nadmernej teplote, Ochrana pred AC prepätím, Ochrana pred AC skratom | Ochrana pred prepätím / podnapätím, Ochrana izolácie DC, Ochrana proti opačnej polarite DC, Monitorovanie siete, Monitorovanie vstreku DC do siete, Monitorovanie spätného prúdu, Detekcia zvyškového/únikového prúdu, Ochrana proti nadmernej teplote, Ochrana pred AC prepätím, Ochrana pred AC skratom | Ochrana pred prepätím / podnapätím, Ochrana izolácie DC, Ochrana proti opačnej polarite DC, Monitorovanie siete, Monitorovanie vstreku DC do siete, Monitorovanie spätného prúdu, Detekcia zvyškového/únikového prúdu, Ochrana proti nadmernej teplote, Ochrana pred AC prepätím, Ochrana pred AC skratom | Ochrana pred prepätím / podnapätím, Ochrana izolácie DC, Ochrana proti opačnej polarite DC, Monitorovanie siete, Monitorovanie vstreku DC do siete, Monitorovanie spätného prúdu, Detekcia zvyškového/únikového prúdu, Ochrana proti nadmernej teplote, Ochrana pred AC prepätím, Ochrana pred AC skratom | Ochrana pred prepätím / podnapätím, Ochrana izolácie DC, Ochrana proti opačnej polarite DC, Monitorovanie siete, Monitorovanie vstreku DC do siete, Monitorovanie spätného prúdu, Detekcia zvyškového/únikového prúdu, Ochrana proti nadmernej teplote, Ochrana pred AC prepätím, Ochrana pred AC skratom | Ochrana pred prepätím / podnapätím, Ochrana izolácie DC, Ochrana proti opačnej polarite DC, Monitorovanie siete, Monitorovanie vstreku DC do siete, Monitorovanie spätného prúdu, Detekcia zvyškového/únikového prúdu, Ochrana proti nadmernej teplote, Ochrana pred AC prepätím, Ochrana pred AC skratom |
| Aktívna metóda prevencie ostrovného režimu | Frekvenčný posun | Frekvenčný posun | Frekvenčný posun | Frekvenčný posun | Frekvenčný posun | Frekvenčný posun | Frekvenčný posun |
| Prepäťová ochrana (DC / AC) | DC: Typ II, AC: Typ II | DC: Typ II, AC: Typ II | DC: Typ II, AC: Typ II | DC: Typ II, AC: Typ II | DC: Typ II, AC: Typ II | DC: Typ II, AC: Typ II | DC: Typ II, AC: Typ II |
| Istič proti elektrickému oblúku (AFCI) | Voliteľné | Voliteľné | Voliteľné | Voliteľné | Voliteľné | Voliteľné | Voliteľné |
Poznámky:
① Maximálne vstupné napätie je horná hranica DC napätia. Akékoľvek vyššie DC napätie pravdepodobne poškodí menič.
② Vstupné napätie presahujúce rozsah MPPT môže spustiť ochranu meniča.
③ Rozsah frekvencie AC sa môže líšiť v závislosti od národných noriem.
④ Ak sú oba porty akumulátora pripojené ku dvom samostatným akumulátorom, ide o 25 A na port. Ak je jeden port pripojený k jednému akumulátoru, je to 30 A. Ak sú oba porty pripojené k jednému akumulátoru pomocou rozdeľovacieho kábla 2 v 1 (predáva sa samostatne), je to 50 A.
⑤ Zníženie hodnoty pri +45°C.
