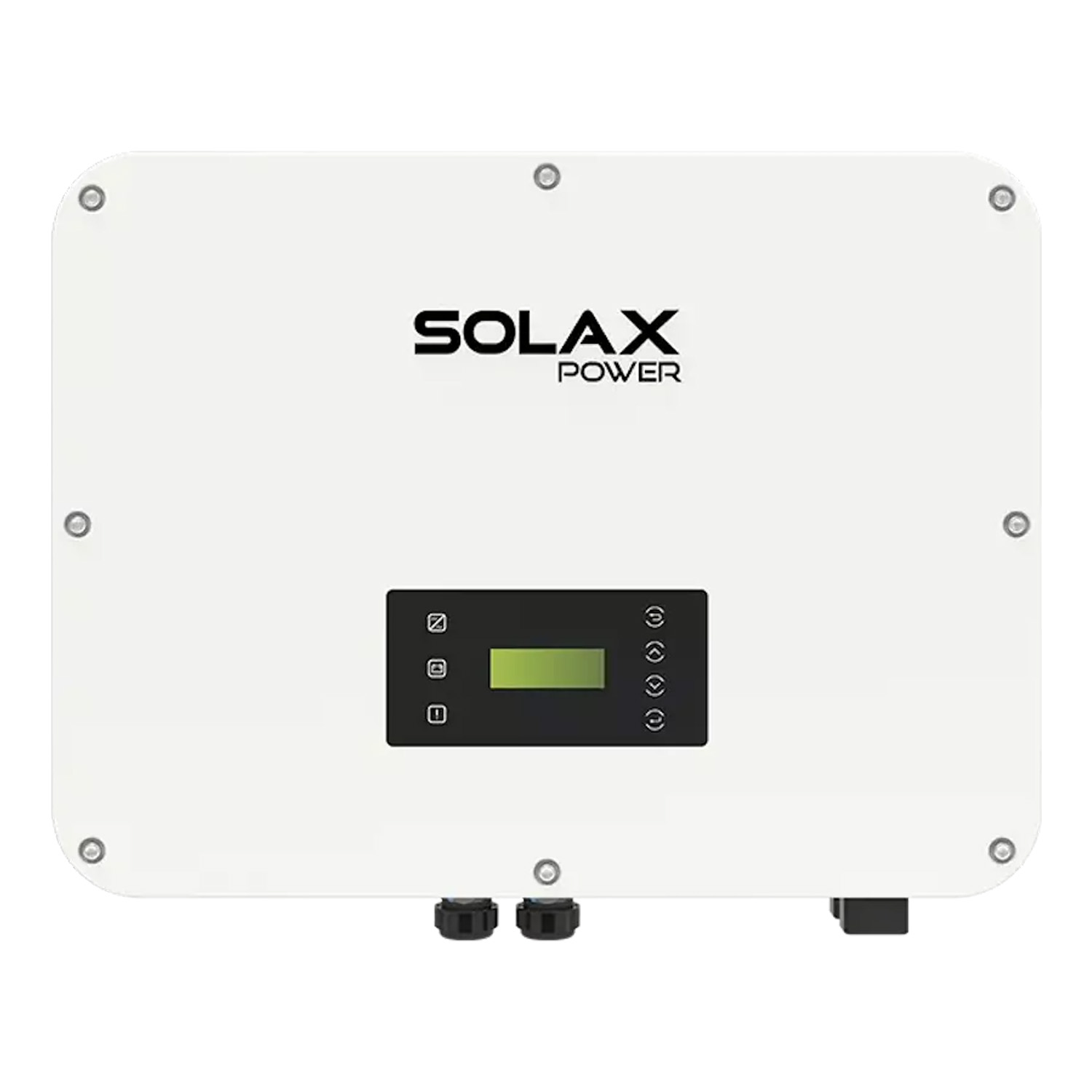

Menič SOLAX X3-ULT-20K
SKU: F20S127
EAN: 2010000034965
| Výrobca | |
|---|---|
| Menovitý výkon | |
| Napájanie | |
| Hybridné zariadenie | |
| Režim prevádzky off-grid | |
| MPPT | 2 |
| Záruka | |
| Čistá šírka | |
| Čistá hĺbka | |
| Čistá výška | |
| RS485 | Áno |
| SPD Typ II | |
| AFCI | Voliteľne |
| Rozsah napätia MPPT | |
| Maximálny vstupný prúd na MPPT [A] | 36/36 A |
| Hmotnosť | 55,98 kg |
| CN | 85044086 |
Čistá cena
3 211,52 €
Hrubý
Hrubý
Podrobnosti o produkte
| Výrobca | |
|---|---|
| Menovitý výkon | |
| Napájanie | |
| Hybridné zariadenie | |
| Režim prevádzky off-grid | |
| MPPT | 2 |
| Záruka | |
| Čistá šírka | |
| Čistá hĺbka | |
| Čistá výška | |
| RS485 | Áno |
| SPD Typ II | |
| AFCI | Voliteľne |
| Rozsah napätia MPPT | |
| Maximálny vstupný prúd na MPPT [A] | 36/36 A |
| Hmotnosť | 55,98 kg |
| CN | 85044086 |
Meniče Solax X3-Ultra (trojfázové)
Meniče Solax X3-Ultra sú pokročilé trojfázové riešenia pre systémy pripojené k sieti, navrhnuté s dôrazom na maximálnu efektívnosť a spoľahlivosť. Vďaka inovatívnej konštrukcii a vysokej účinnosti konverzie zabezpečujú optimálne využitie energie zo solárnych panelov.
Hlavné vlastnosti Solax X3-Ultra:
- Maximálny výkon panelov PV až do 60 000 Wp.
- Vysoké vstupné DC napätie až do 1000 V.
- Možnosť pripojenia až 3 MPPT trackerov s konfiguráciou stringov 2/2/2.
- Maximálny zdánlivý AC výkon v rozmedzí od 16 500 VA do 30 000 VA, v závislosti od modelu.
- Kompatibilné s lítium-iónovými batériami s napäťovým rozsahom 180–800 V.
- Špičkový výkon EPS až 30 000 VA s prepínacím časom pod 10 ms.
- Stupeň ochrany IP66 a široký pracovný teplotný rozsah od -35 °C do 60 °C.
- Pokročilé ochranné funkcie, vrátane AFCI.
Pre koho je to dobrá voľba?
Meniče Solax X3-Ultra sú ideálnou voľbou pre fotovoltaické inštalácie vyššieho výkonu, či už v komerčných priestoroch alebo vo veľkých obytných objektoch. Ich všestrannosť, vysoká účinnosť, možnosť integrácie s úložiskami energie a pokročilé zabezpečenia z nich robia vynikajúce riešenie pre používateľov hľadajúcich výkonné a spoľahlivé systémy.
| Parameter | X3-ULT-15KP | X3-ULT-15K | X3-ULT-20KP | X3-ULT-20K | X3-ULT-25K | X3-ULT-30K |
| VSTUP PV | ||||||
| Maximálny odporúčaný výkon panelov [Wp] | 30000 | 30000 | 40000 | 40000 | 50000 | 60000 |
| Maximálny vstupný výkon jednosmerného prúdu [W] | 30000 | 30000 | 40000 | 40000 | 50000 | 60000 |
| Max. napätie DC [V] | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Menovité pracovné napätie DC [V] | 600 | 600 | 600 | 600 | 600 | 600 |
| Počet MPP trackerov/strún na MPP | 3(2/2/2) | 2(2/2) | 3(2/2/2) | 2(2/2) | 3(2/2/2) | 3(2/2/2) |
| Max. prúd (vstup PV1/vstup PV2/vstup PV3) [A] | PV1: 36/PV2: 36/PV3: 36 | PV1: 36/PV2: 36 | PV1: 36/PV2: 36 | PV1: 45/PV2: 45 | PV1: 36/PV2: 36 PV1:36/PV2:36/PV3:36 | PV1: 36/PV2:36/PV3:36 |
| Max. skratový prúd (vstup PV1 vstup PV2 vstup PV3) [A] | PV1: 45/PV2: 45/PV3: 45 | PV1: 45/PV2: 45 | PV1: 45/PV2: 45 | PV1: 45/PV2: 45 | PV1: 45/PV2: 45 PV1:45/PV2:45/PV3:45 | PV1: 45/PV2:45/PV3:45 |
| Rozsah napätia MPPT [V] | 160-950 | 160-950 | 160-950 | 160-950 | 160-950 | 160-950 |
| Počiatočné výstupné napätie [V] | 200 | 200 | 200 | 200 | 200 | 200 |
| VÝSTUP AC (ON-GRID) | ||||||
| Menovitý výkon striedavého prúdu [VA] | 15000 (AS 477714999) | 15000 (AS 477714999) | 20000 | 20000 | 25000 | 30000 (AS 4777 29999) |
| Max. zdánlivý výkon AC [VA] | 16500 (AS 477714999) | 16500 (AS 477714999) | 22000 | 22000 | 27500 | 30000 (AS 4777 29999) |
| Menovité sieťové napätie (rozsah napätia AC) [V] | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 |
| Menovitá sieťová frekvencia [Hz] | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Menovitý striedavý prúd [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Max. striedavý prúd [A] | 24.0 | 24.0 | 31.9 | 31.9 | 39.9 | 43.5 |
| Výkonový faktor | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) |
| Obsah harmonických (THDi, moc%) | <3 | <3 | <3 | <3 | <3 | <3 |
| VSTUP AC | ||||||
| Menovitý výkon striedavého prúdu [VA] | 15000 | 15000 | 20000 | 20000 | 25000 | 30000 |
| Menovitý striedavý prúd [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Menovité sieťové napätie (rozsah napätia AC) [V] | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 |
| Menovitá sieťová frekvencia [Hz] | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| BATÉRIA | ||||||
| Typ batérie | Lítium-iónová | Lítium-iónová | Lítium-iónová | Lítium-iónová | Lítium-iónová | Lítium-iónová |
| Rozsah napätia batérie [V] | 180-800 | 180-800 | 180-800 | 180-800 | 180-800 | 180-800 |
| Max. nabíjací/vybíjací prúd [A] | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) |
| VÝSTUP EPS (S BATÉRIOU) | ||||||
| Špičkový výkon EPS [VA] | 15000 | 15000 | 20000 | 20000 | 25000 | 30000 |
| Menovitý výkon EPS [VA] | 15000 | 15000 | 20000 | 20000 | 25000 | 30000 |
| Menovité napätie EPS [V], frekvencia [Hz] | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 |
| Menovitý prúd EPS [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Čas prepnutia [ms] | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 |
| Obsah harmonických (THDV, lineárne zaťaženie) [%] | <3 | <3 | <3 | <3 | <3 | <3 |
| SPOTREBA ENERGIE | ||||||
| Vlastná spotreba (noc) [W] | < 5 | < 5 | < 5 | < 5 | < 5 | < 5 |
| OCHRANA | ||||||
| Ochrana proti ostrovnému režimu | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO |
| Ochrana proti obrátenej polarite jednosmerného prúdu | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO |
| Monitorovanie izolácie | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO |
| Monitorovanie diferenčného prúdu | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO |
| Ochrana proti preťaženiu striedavého prúdu | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO |
| Ochrana proti skratu striedavého prúdu | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO |
| Ochrana proti prepätiu pre AC | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO |
| Ochrana proti prehriatiu | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO |
| Spätné nabíjanie batérie zo siete | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO | ÁNO |
| Ochrana proti prepätiam | Typ II, DC a AC | Typ II, DC a AC | Typ II, DC a AC | Typ II, DC a AC | Typ II, DC a AC | Typ II, DC a AC |
| AFCI | OPT | OPT | OPT | OPT | OPT | OPT |
| ÚČINNOSŤ | ||||||
| Max. účinnosť / EURO účinnosť | 98.0% / 97.7% | 98.5% / 97.0% | 98.0% / 97.7% | 98.5% / 97.0% | 98.0% / 97.7% | 98.0% / 97.7% |
| Menovitá účinnosť nabíjania | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% |
| Účinnosť regulácie MPPT | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% |
| ŠTANDARD | ||||||
| Bezpečnosť | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 |
| EMC | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 |
| Certifikácia | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR |
| VŠEOBECNÉ ÚDAJE | ||||||
| Stupeň krytia | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 |
| Prevádzkové teplotné rozpätie [°C] | -35~60 (zníženie výkonu nad +45 °C) | -35~60 (zníženie výkonu nad +45 °C) | -35~60 (zníženie výkonu nad +45 °C) | -35~60 (zníženie výkonu nad +45 °C) | -35~60 (zníženie výkonu nad +45 °C) | -35~60 (zníženie výkonu nad +45 °C) |
| Relatívna vlhkosť [%] | 0-100 | 0-100 | 0-100 | 0-100 | 0-100 | 0-100 |
| Nadmorská výška [m] | < 3000 | < 3000 | < 3000 | < 3000 | < 3000 | < 3000 |
| Teplota skladovania [°C] | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 |
| Rozmery (ŠxVxH) [mm] | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 |
| Hmotnosť (kg] | 47 | 47 | 47 | 47 | 47 | 47 |
| Koncepcia chladenia | Inteligentné chladenie | Inteligentné chladenie | Inteligentné chladenie | Inteligentné chladenie | Inteligentné chladenie | Inteligentné chladenie |
| Topológia | Beztransformátorový | Beztransformátorový | Beztransformátorový | Beztransformátorový | Beztransformátorový | Beztransformátorový |
| Komunikácia | Modbus (RS485), Merač (RS485), DI × 5, DO × 2 | Modbus (RS485), Merač (RS485), DI × 5, DO × 2 | Modbus (RS485), Merač (RS485), DI × 5, DO × 2 | Modbus (RS485), Merač (RS485), DI × 5, DO × 2 | Modbus (RS485), Merač (RS485), DI × 5, DO × 2 | Modbus (RS485), Merač (RS485), DI × 5, DO × 2 |
Poznámka: Vstup PV3 je dostupný len pre modely 15KP, 25K a 30K.
