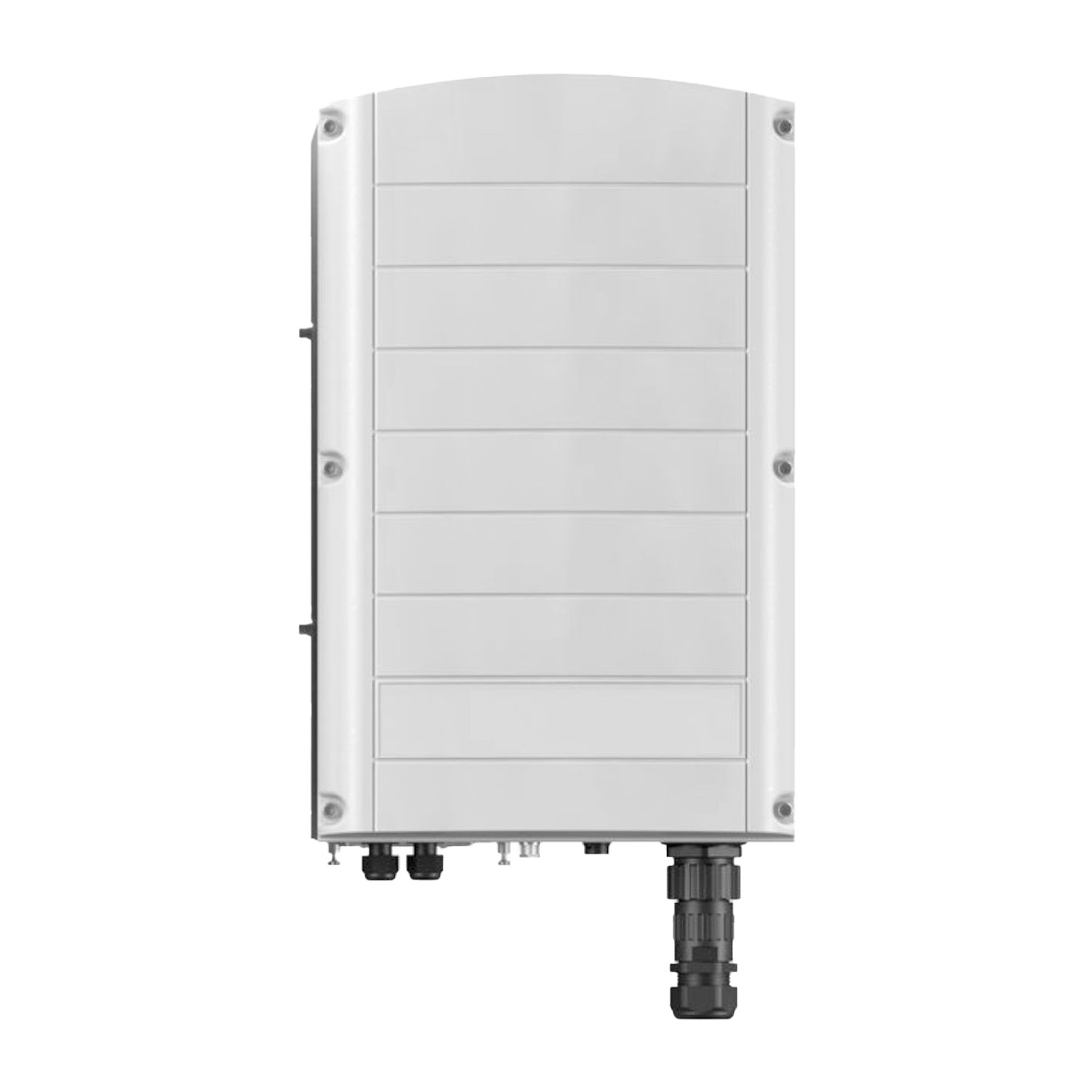

Pomocná jednotka SOLAR EDGE SESUK – RWR0INNN4 Technológia Synergy (s RSD)
SKU: F240O1
EAN: 2010000031643
| Výrobca | |
|---|---|
| Hybridné zariadenie | |
| Čistá šírka | |
| Čistá hĺbka | |
| Čistá výška | |
| Hmotnosť | 33,86 kg |
| CN | 85044095 |
Čistá cena
1 121,92 €
Hrubý
Hrubý
Karta katalogowa SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Karta-katalogowa.pdf
Instrukcja montażu SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Instrukcja-montazu.pdf
Gwarancja SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Gwarancja.pdf
Certyfikat zgodności 1 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 SolarEdge SE50K-120K
SolarEdge-SE50K-100K-Certyfikat-zgodnosci-2.pdf
Certyfikat zgodności 3 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-3.pdf
Deklaracja zgodności SolarEdge SE50K-100K
SolarEdge-SE50K-100K-Deklaracja-zgodnosci.pdf
Certyfikat NC RfG SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-NC-RfG.pdf
Podrobnosti o produkte
| Výrobca | |
|---|---|
| Hybridné zariadenie | |
| Čistá šírka | |
| Čistá hĺbka | |
| Čistá výška | |
| Hmotnosť | 33,86 kg |
| CN | 85044095 |
Trojfázové meniče SolarEdge s technológiou Synergy (Európa)
Pokročilé trojfázové meniče SolarEdge s technológiou Synergy (modely SE50K, SE66.6K, SE90K, SE100K, SE120K) sú navrhnuté špeciálne pre veľké fotovoltaické inštalácie na európskom trhu. Kombinujú inovatívnu modulárnu konštrukciu s funkciou rýchleho spustenia, vysokou účinnosťou a komplexnými bezpečnostnými prvkami, čím poskytujú spoľahlivé a efektívne riešenie pre komerčné a priemyselné projekty. Dlhá záruka, od 12 do 20 rokov, podčiarkuje ich odolnosť a kvalitu.
Hlavné vlastnosti trojfázových meničov SolarEdge s technológiou Synergy (Európa):
- Modulárna technológia Synergy: Uľahčuje montáž (aj dvoma osobami vďaka ľahkej konštrukcii), zvyšuje spoľahlivosť prostredníctvom nezávislého fungovania synergických jednotiek (2 alebo 3 v meničovi) a zjednodušuje servis. Meniče sú dostupné v rozsahu výkonu od 50 kW do 120 kW.
- Rýchla inštalácia a uvedenie do prevádzky: Funkcia predbežného uvedenia do prevádzky umožňuje automatickú validáciu komponentov systému a zapojenia káblov už počas montáže, pred pripojením k sieti, a samotné spustenie je jednoduché cez mobilnú aplikáciu SetApp.
- Pokročilé bezpečnostné funkcie: Vstavané snímače teploty zisťujúce poruchy v káblovaní, integrovaná ochrana proti následkom oblúkových skratu, voliteľné rýchle odpojenie a monitorované, vymeniteľné ochrany proti prepätiu na mieste (SPD DC typu 2, ochrana RS485).
- Vysoká účinnosť a optimalizácia prevádzky: Maximálna účinnosť meniča až 98,3 % a vstavaná funkcia obmedzovania degradácie indukovanej potenciálom (PID) zabezpečujú maximálny výkon systému počas celej doby jeho prevádzky.
- Komplexné monitorovanie a komunikácia: Plný prehľad o prevádzke systému vďaka monitorovaniu na úrovni modulu, s možnosťou komunikácie cez Ethernet, Wi‑Fi (voliteľne) alebo mobilnú sieť (voliteľne).
Pre koho je to dobrá voľba?
Trojfázové meniče SolarEdge s technológiou Synergy sú ideálnym riešením pre veľké fotovoltaické inštalácie v komerčnom a priemyselnom sektore v Európe. Ich modulárna konštrukcia, pokročilé bezpečnostné funkcie, vysoká účinnosť a komplexné možnosti monitorovania ich robia výbornou voľbou pre investorov a developerov, ktorí hľadajú spoľahlivé, ľahko inštalovateľné a nákladovo efektívne riešenia. Dlhá záruka navyše potvrdzuje ich vysokú kvalitu a trvácnosť, čo je kľúčové pri realizácii veľkých energetických projektov.
Karta katalogowa SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Karta-katalogowa.pdf
Instrukcja montażu SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Instrukcja-montazu.pdf
Gwarancja SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Gwarancja.pdf
Certyfikat zgodności 1 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 SolarEdge SE50K-120K
SolarEdge-SE50K-100K-Certyfikat-zgodnosci-2.pdf
Certyfikat zgodności 3 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-3.pdf
Deklaracja zgodności SolarEdge SE50K-100K
SolarEdge-SE50K-100K-Deklaracja-zgodnosci.pdf
Certyfikat NC RfG SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-NC-RfG.pdf
| Parameter | SE50K(1) | SE66.6K | SE90K | SE100K | SE120K |
|---|---|---|---|---|---|
| VÝSTUP | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SExxK-xxx8lxxxx |
| Menovitý činný výkon AC na výstupe (W) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Maximálny zdánlivý výkon AC na výstupe (VA) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| AC výstupné napätie – fáza–fáza / fáza–nulový (menovité) (Vac) | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 480/277 |
| AC výstupné napätie – rozsah fáza–fáza / fáza–nulový (Vac) | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 432-529 / 249-305 |
| AC frekvencia (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% |
| Maximálny trvalý výstupný prúd (na fázu) (Aac) | 72,5 | 96,5 | 130,5 | 145 | 145 |
| Pripojenia AC výstupných vodičov | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE |
| Podporované siete | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT |
| Maximálny diferenčný prúd(3) (mA) | 200 | 200 | 300 | 300 | 300 |
| Monitorovanie siete, ochrana proti ostrovnému režimu, nastaviteľný výkonový faktor, nastaviteľné limity podľa krajiny | Áno | Áno | Áno | Áno | Áno |
| Celkové harmonické skreslenie (%) | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| Rozsah výkonového faktora | +/- od 0.8 do 1 | +/- od 0.8 do 1 | +/- od 0.8 do 1 | +/- od 0.8 do 1 | +/- od 0.8 do 1 |
| VSTUP | |||||
| Maximálny DC výkon (STC modul) menič / synergická jednotka (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 |
| Beztransformátorový, neuzemnený | Áno | Áno | Áno | Áno | Áno |
| Maximálne vstupné DC napätie DC+ až DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 1000 |
| Menovité vstupné DC napätie DC+ až DC- (VDC) | 750 | 750 | 750 | 750 | 850 |
| Maximálny vstupný prúd (ADC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 |
| Ochrana proti opačnej polarite | Áno | Áno | Áno | Áno | Áno |
| Detekcia zemných skratiek | Citlivosť 167 kΩ na synergickú jednotku(4) | Citlivosť 167 kΩ na synergickú jednotku(4) | Citlivosť 167 kΩ na synergickú jednotku(4) | Citlivosť 167 kΩ na synergickú jednotku(4) | Citlivosť 167 kΩ na synergickú jednotku(4) |
| Maximálna účinnosť meniča (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 |
| Európska účinnosť (vážená) (%) | 98 | 98 | 98 | 98 | 98 |
| Nočná spotreba (W) | < 8 | < 8 | < 12 | < 12 | < 12 |
| OSTATNÉ FUNKCIE | |||||
| Podporované komunikačné rozhrania(5) | 2 x RS485, Ethernet, Wi-Fi (voliteľné), mobilná sieť (voliteľné) | 2 x RS485, Ethernet, Wi-Fi (voliteľné), mobilná sieť (voliteľné) | 2 x RS485, Ethernet, Wi-Fi (voliteľné), mobilná sieť (voliteľné) | 2 x RS485, Ethernet, Wi-Fi (voliteľné), mobilná sieť (voliteľné) | 2 x RS485, Ethernet, Wi-Fi (voliteľné), mobilná sieť (voliteľné) |
| Inteligentné riadenie energie | Obmedzenie exportu | Obmedzenie exportu | Obmedzenie exportu | Obmedzenie exportu | Obmedzenie exportu |
| Spustenie meniča | Mobilná aplikácia SetApp využívajúca vstavaný prístupový bod Wi‑Fi na nadviazanie lokálneho pripojenia | Mobilná aplikácia SetApp využívajúca vstavaný prístupový bod Wi‑Fi na nadviazanie lokálneho pripojenia | Mobilná aplikácia SetApp využívajúca vstavaný prístupový bod Wi‑Fi na nadviazanie lokálneho pripojenia | Mobilná aplikácia SetApp využívajúca vstavaný prístupový bod Wi‑Fi na nadviazanie lokálneho pripojenia | Mobilná aplikácia SetApp využívajúca vstavaný prístupový bod Wi‑Fi na nadviazanie lokálneho pripojenia |
| Ochrana pred poruchami spôsobenými elektrickým oblúkom | Vstavaná, možné nastavenie používateľom (v súlade s UL1699B) | Vstavaná, možné nastavenie používateľom (v súlade s UL1699B) | Vstavaná, možné nastavenie používateľom (v súlade s UL1699B) | Vstavaná, možné nastavenie používateľom (v súlade s UL1699B) | Vstavaná, možné nastavenie používateľom (v súlade s UL1699B) |
| Rýchle vypínanie | Voliteľné (automaticky po odpojení od siete AC) | Voliteľné (automaticky po odpojení od siete AC) | Voliteľné (automaticky po odpojení od siete AC) | Voliteľné (automaticky po odpojení od siete AC) | Voliteľné (automaticky po odpojení od siete AC) |
| PID regulátor | Nočné hodiny, zabudovaný | Nočné hodiny, zabudovaný | Nočné hodiny, zabudovaný | Nočné hodiny, zabudovaný | Nočné hodiny, zabudovaný |
| Ochrana proti prepätiu RS485 (porty 1+2) | Typ II, vymeniteľné na mieste, integrované | Typ II, vymeniteľné na mieste, integrované | Typ II, vymeniteľné na mieste, integrované | Typ II, vymeniteľné na mieste, integrované | Typ II, vymeniteľné na mieste, integrované |
| Ochrana proti prepätiu DC | Typ II, vymeniteľné na mieste, integrované | Typ II, vymeniteľné na mieste, integrované | Typ II, vymeniteľné na mieste, integrované | Typ II, vymeniteľné na mieste, integrované | Typ II, vymeniteľné na mieste, integrované |
| Ochrana proti prepätiu AC | Typ II, vymeniteľné na mieste, voliteľné | Typ II, vymeniteľné na mieste, voliteľné | Typ II, vymeniteľné na mieste, voliteľné | Typ II, vymeniteľné na mieste, voliteľné | Typ II, vymeniteľné na mieste, voliteľné |
| DC poistky (jednopólové) | 25 A, voliteľné | 25 A, voliteľné | 25 A, voliteľné | 25 A, voliteľné | 25 A, voliteľné |
| DC odpojovač | Voliteľné | Voliteľné | Voliteľné | Voliteľné | Voliteľné |
| SÚLAD S NORMAMI | |||||
| Bezpečnosť | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 |
| Normy pre pripojenie do siete(6) | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 |
| EMC | IEC61000-6-2, IEC61000-6-3 trieda A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 trieda A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 trieda A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 trieda A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 trieda A, IEC61000-3-11, IEC61000-3-12 |
| RoHS | Áno | Áno | Áno | Áno | Áno |
| INŠTALAČNÉ PARAMETRE | |||||
| Počet synergických jednotiek na menič | 2 | 2 | 3 | 3 | 3 |
| Prierez a vonkajší priemer AC vodiča: fáza/PE (hliník alebo meď) (mm²/mm) | Prierez do 120 / 70 mm²; vonkajší priemer 30-50 / 12-20 mm | Prierez do 120 / 70 mm²; vonkajší priemer 30-50 / 12-20 mm | Prierez do 120 / 70 mm²; vonkajší priemer 30-50 / 12-20 mm | Prierez do 120 / 70 mm²; vonkajší priemer 30-50 / 12-20 mm | Prierez do 120 / 70 mm²; vonkajší priemer 30-50 / 12-20 mm |
| DC vstup: menič/synergická jednotka(7)(8) | 8/4 páry MC4 | 8/4 páry MC4 | Priechodka, 2 páry/ 1 pár, prierez do 50 mm², hliník alebo meď, vonkajší priemer vodiča 12-20 mm | Priechodka, 2 páry/ 1 pár, prierez do 50 mm², hliník alebo meď, vonkajší priemer vodiča 12-20 mm | 12/4 páry MC4, priechodka, 3 páry / 1 pár, prierez do 50 mm² hliník alebo meď, vonkajší priemer vodiča 12-20 mm |
| Rozmery (v x š x h) (mm) – Synergická jednotka | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 |
| Rozmery (v x š x h) (mm) – Zariadenie na riadenie synergie | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 |
| Hmotnosť (kg) – Synergická jednotka | 32 | 32 | 32 | 32 | 32 |
| Hmotnosť (kg) – Zariadenie na riadenie synergie | 18 | 18 | 18 | 18 | 18 |
| Prevádzkový teplotný rozsah (°C) | od -40 do +60(9) | od -40 do +60(9) | od -40 do +60(9) | od -40 do +60(9) | od -40 do +60(9) |
| Chladenie | Ventilátor (vymeniteľný) | Ventilátor (vymeniteľný) | Ventilátor (vymeniteľný) | Ventilátor (vymeniteľný) | Ventilátor (vymeniteľný) |
| Hladina hluku (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 |
| Stupeň krytia | IP65 – vonkajšie aj vnútorné | IP65 – vonkajšie aj vnútorné | IP65 – vonkajšie aj vnútorné | IP65 – vonkajšie aj vnútorné | IP65 – vonkajšie aj vnútorné |
| Montáž | Súčasťou je držiak | Súčasťou je držiak | Súčasťou je držiak | Súčasťou je držiak | Súčasťou je držiak |
(1) Možnosť dostupná v niektorých krajinách. Viac informácií: https://www.solaredge.com/sites/default/files/se_inverters_supported_countries.pdf
(2) 49990 v Spojenom kráľovstve
(3) Ak je potrebný externý RCD, jeho vypínacia hodnota musí byť ≥ 200 mA pre SE50K/SE66.6K; ≥ 300 mA pre SE90K, SE100K
(4) Ak to dovoľujú miestne predpisy
(5) Pre špecifikáciu ďalších komunikačných možností navštívte stránku https://www.solaredge.com/products/communication alebo stránku Knižnice zdrojov: https://www.solaredge.com/downloads# pre stiahnutie príslušného dátového listu
(6) Všetky normy a certifikáty sú dostupné na stiahnutie v časti „Certifikáty“ v Knižnici zdrojov: https://www.solaredge.com/downloads#/
(7) DC vstup je dostupný so zásuvkami MC4 alebo priechodkami podľa čísla dielu meniča. Pre viac informácií kontaktujte spoločnosť SolarEdge
(8) Iba konektory MC4 vyrábané spoločnosťou Staubli sú povolené na používanie
(9) Zníženie výkonu – špecifikáciu nájdete na: https://www.solaredge.com/sites/default/files/se-temperature-derating-note.pdf
