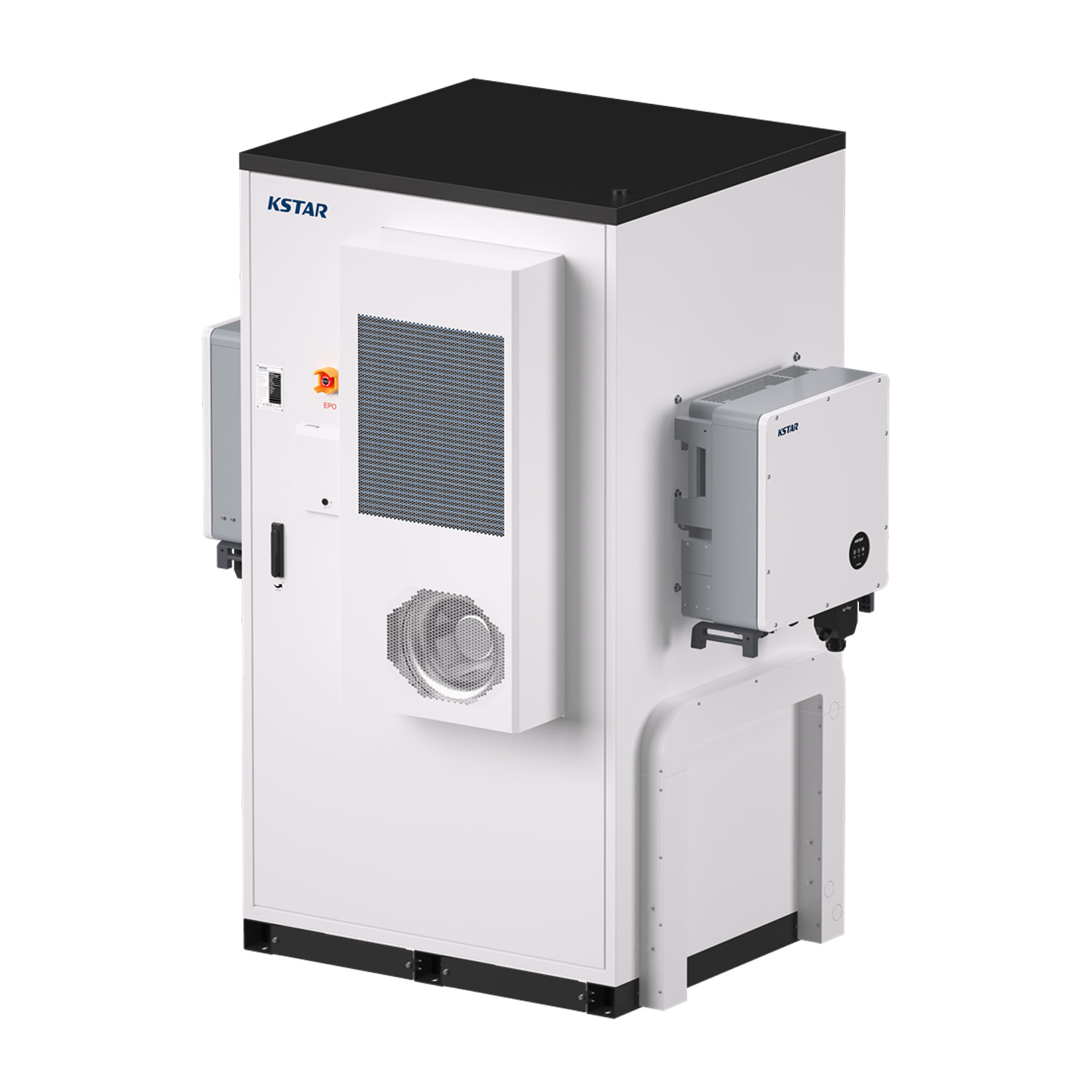

KSTAR Všetko v jednom — komerčno-priemyselný systém ukladania energie 100 kW/197 kWh
SKU: F2300-2
EAN: 2010000030950
| Výrobca | |
|---|---|
| Čistá šírka | |
| Čistá hĺbka | |
| Čistá výška | |
| Kapacita | |
| Záruka | |
| Menovitý výkon | |
| Ethernet | |
| CAN |
Čistá cena
52 854,31 €
Hrubý
Hrubý
Karta katalogowa KSTAR KAC50DP-BC197DE
karta-katalogowa-kstar-kac50dp-bc197de.pdf
Podrobnosti o produkte
| Výrobca | |
|---|---|
| Čistá šírka | |
| Čistá hĺbka | |
| Čistá výška | |
| Kapacita | |
| Záruka | |
| Menovitý výkon | |
| Ethernet | |
| CAN |
Lehota dodania objednávky je 60/90 dní
Systém skladovania energie KSTAR BluePulse Series pre C&I
Nová séria KSTAR BluePulse je pokročilý systém skladovania energie (ESS) navrhnutý špeciálne pre komerčné a priemyselné aplikácie (C&I). Kombinuje bezpečnosť, spoľahlivosť, ekonomickosť a vysoký výkon pri jednoduchej a používateľsky prívetivej obsluhe. Systém pozostáva z modulárnych batériových skríň (BC100DE, BC197DE) a hybridného meniča (KAC50DP), čo umožňuje flexibilnú konfiguráciu podľa potrieb, napr. 50 kW/100 kWh, 50 kW/200 kWh alebo 100 kW/197 kWh.
Hlavné vlastnosti systému KSTAR BluePulse Series:
- Bezpečnosť a spoľahlivosť: Batériové skrine používajú LFP články od CATL, majú pokročilé systémy správy batérií (BMS) a sú vybavené klimatizáciou. Menič KAC50DP ponúka viacero elektrických ochranných prvkov.
- Modularita a škálovateľnosť: Možnosť konfigurácie systému s rôznym výkonom a kapacitou spájaním batériových skríň (napr. BC100DE s kapacitou 102,4 kWh alebo BC197DE s kapacitou 197 kWh) s meničmi KAC50DP (výkon 50 kW). Maximálny počet paralelne pripojených meničov je 20.
- Vysoká účinnosť: Hybridný menič KAC50DP dosahuje maximálnu účinnosť 97,5 % a má 3 MPPT trackery na optimalizáciu zisku z fotovoltickej inštalácie.
- Odolnosť voči poveternostným podmienkam: Batériové skrine sú určené na vonkajšiu inštaláciu (IP54, trieda korózie C4, prevádzka pri teplotách od -30 °C do +50 °C). Menič má stupeň krytia IP65 a pracuje v rozmedzí -25 °C až +60 °C.
- Jednoduchá obsluha a inteligentné riadenie: Integrovaný systém EMS, komunikačné porty Ethernet a CAN, protokoly CAN a TCP umožňujú jednoduché riadenie a monitorovanie systému.
- Režimy prevádzky on-grid a off-grid: Systém poskytuje menovitý výstupný výkon 50 kW (max. 55 kVA) pri prevádzke pripojenej na sieť aj v režime záložného napájania (pre off-grid aplikácie sú potrebné dodatočné skrine STS).
Pre koho je to vhodná voľba?
Systém skladovania energie KSTAR BluePulse Series je ideálnym riešením pre podniky, komerčné a priemyselné objekty, ktoré hľadajú spoľahlivý, účinný a škálovateľný ESS. Výborne sa hodí na optimalizáciu nákladov na energiu, zvýšenie vlastnej spotreby z PV inštalácie, zabezpečenie záložného napájania a stabilizáciu siete. Vďaka modulárnej konštrukcii a možnosti prevádzky v náročných vonkajších podmienkach tento systém ponúka flexibilitu a dlhodobú hodnotu pre široké spektrum C&I aplikácií.
Karta katalogowa KSTAR KAC50DP-BC197DE
karta-katalogowa-kstar-kac50dp-bc197de.pdf
| Parameter | KAC50DP (Hybridný menič) | BC100DE (Batériová skriňa) | BC197DE (Batériová skriňa) |
|---|---|---|---|
| Parametre vonkajšej batériovej skrine | |||
| Technické parametre batériovej skrine | |||
| Typ batérie | LFP | LFP | |
| Výrobca | CATL | CATL | |
| Typ článkov (Ah) | 100 | 280 | |
| Kapacita modulu (kWh) | 5.12 | 17.92 | |
| Počet modulov | 20 | 11 | |
| Celková kapacita (kWh) | 102.4 | 197 | |
| Menovité napätie (V) | 512 | 704 | |
| Rozsah napätí (V) | 456 V ~ 576 V | 616 V ~ 792 V | |
| Výkon batérie | 0.5C | 0.5C | |
| DoD (%) | 90% | 90% | |
| Hlavné parametre batériovej skrine | |||
| Rozmery (Š x V x H) (mm) | 1100 x 2380 x 1100 | 1300 x 2380 x 1200 | |
| Hmotnosť (t) | < 1.5 | < 2.5 | |
| Miesto inštalácie | Vonkajšie | Vonkajšie | |
| Stupeň krytia IP | IP54 | IP54 | |
| Trieda ochrany proti korózii | C4 | C4 | |
| Rozsah vlhkosti (%) | 5% ~ 95% (Bez kondenzácie) | 5% ~ 95% (Bez kondenzácie) | |
| Rozsah teplôt (°C) | -30°C ~ +50°C | -30°C ~ +50°C | |
| Max. nadmorská výška (m) | 4000 m ( > 3000 m pokles výkonu ) | 4000 m ( > 3000 m pokles výkonu ) | |
| Komunikačné porty | Ethernet; CAN | Ethernet; CAN | |
| Komunikačné protokoly | CAN; TCP | CAN; TCP | |
| Chladenie | klimatizácia | klimatizácia | |
| Certifikáty batériovej skrine | IEC 62619-2017; UN 38.3; IEC 61000-6-2/4 | IEC 62619-2017; UN 38.3; IEC 61000-6-2/4 | |
| Technické parametre hybridného meniča (KAC50DP) | |||
| PV strana (KAC50DP) | |||
| Max. napätie MPPT (V) | 1000 | ||
| Rozsah napätí MPPT (V) | 350 V ~800 V | ||
| Max. prúd na MPPT (A) | 36 | ||
| Počet MPPT | 3 | ||
| Počet vstupov na MPPT | 2 | ||
| Batériová strana (KAC50DP) | |||
| Max. vstupné napätie (V) | 750 | ||
| Min. vstupné napätie (V) | 350 | ||
| Menovité DC napätie (V) | 500 V ~ 750 V | ||
| Max. DC prúd (A) | 55 A*2 | ||
| Max. DC výkon (kW) | 55 | ||
| Počet DC vstupov | 2 | ||
| AC strana (elektrická sieť) (KAC50DP) | |||
| Menovitý AC výkon (kW) | 50 | ||
| Max. výstupný AC výkon (kVA) | 55 | ||
| Max. AC prúd (A) | 80 | ||
| Menovité napätie (V) | 400 | ||
| Rozsah napätia (V) | 340 V ~ 440 V | ||
| Menovitá frekvencia / rozsah (Hz) | 50/60 Hz ±5Hz | ||
| THDv (%) | < 3% (pri 100% zaťažení) | ||
| Rozsah regulácie súčiniteľa výkonu | -1 (indukčný) ~ 1 (kapacitný) | ||
| AC strana (režim: Off-Grid)¹) (KAC50DP) | |||
| Menovité napätie (V) | 230/400 V ±3%; 3L+N+PE | ||
| THDv (%) | < 3% (pri lineárnom zaťažení) | ||
| Frekvencia (Hz) | 50/60 Hz | ||
| Menovitý AC výkon (kW) | 50 | ||
| Max. výstupný AC výkon (kVA) | 55 | ||
| Účinnosť (KAC50DP) | |||
| Max. účinnosť (%) | 97.5% | ||
| Ochrana (KAC50DP) | |||
| Proti spätnému pripojeniu DC | Áno | ||
| DC vypínač | Áno | ||
| Tepelná ochrana | Áno | ||
| Monitorovanie siete / monitorovanie uzemnenia | Áno | ||
| Monitorovanie izolačného odporu | Áno | ||
| Prepäťová ochrana DC / AC | DC Typ II; AC Typ III | ||
| Všeobecné parametre meniča (KAC50DP) | |||
| Rozmery (Š x V x H) (mm) | 650 x 715 x 325 | ||
| Hmotnosť (kg) | 75 | ||
| Typ | Beztransformátorový | ||
| Stupeň krytia IP | IP65 | ||
| Prevádzkový teplotný rozsah (°C) | -25 ~ 60°C ( > 45°C pokles výkonu ) | ||
| Rozsah vlhkosti (%) | 0 ~ 100% (Bez kondenzácie) | ||
| Typ chladenia | Chladenie vzduchom | ||
| Max. nadmorská výška (m) | 3000 | ||
| Komunikačné porty | RS-485 / CAN | ||
| Certifikáty meniča | IEC 62477; IEC 61000; CE; GB/T; IEC 62109; IEC 61683; IEC 60068; IEC 61727; IEC 62116; EN 50549; VDE 4105; G 99 | ||
¹) Pre aplikácie OFF-GRID je potrebné použiť skrine STS100D alebo STS250D.
Maximálny počet meničov zapojených paralelne je 20 ks.
