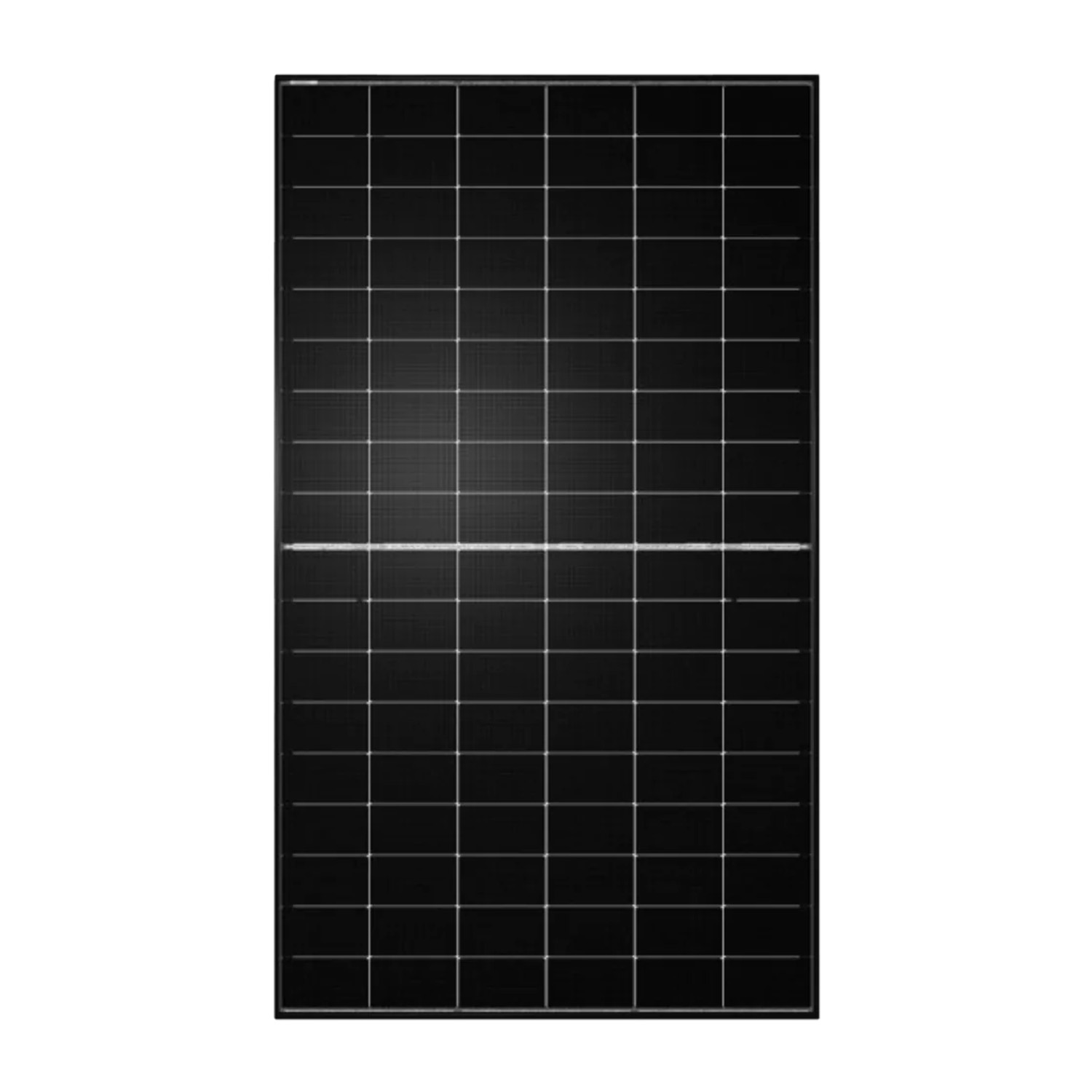

Modul JA SOLAR JAM60D40-500/LB – Čierny rám – Bifaciálny
SKU: F110701-10
EAN: 2010000031254
| Výrobca | |
|---|---|
| Model | |
| Výkon | |
| Farba rámu | |
| Účinnosť | |
| Tier 1 | |
| Záruka na produkt | |
| Lineárna záruka výkonu | |
| Typ modulu | |
| Typ FV článku | |
| Dvojité sklo | |
| Počet BusBar | |
| Trieda požiarnej odolnosti | |
| Hrúbka rámu | |
| Výška | |
| Šírka | |
| Maximálne statické zaťaženie (Pa) | |
| Dĺžka kábla (+) | |
| Dĺžka kábla (-) | 1200 mm |
| Množstvo na palete | |
| Množstvo v kontajneri | |
| Hmotnosť | 27,3 kg |
| CN | 85414300 |
Čistá cena
81,44 €
Hrubý
Hrubý
Karta katalogowa JA Solar 485-510W JAM60D40-LB
JA-Solar-485-510W-JAM60D40-LB-Karta-katalogowa.pdf
Instrukcja montażu JA Solar 485-510W JAM60D40-LB
JA-Solar-485-510W-JAM60D40-LB-Instrukcja-montazu.pdf
Gwarancja JA Solar 485-510W JAM60D40-LB
JA-Solar-485-510W-JAM60D40-LB-Gwarancja.pdf
Certyfikat zgodności 1 JA Solar 485-510W JAM60D40-LB
JA-Solar-485-510W-JAM60D40-LB-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 JA Solar 485-510W JAM60D40-LB
JA-Solar-485-510W-JAM60D40-LB-Certyfikat-zgodnosci-2.pdf
Podrobnosti o produkte
| Výrobca | |
|---|---|
| Model | |
| Výkon | |
| Farba rámu | |
| Účinnosť | |
| Tier 1 | |
| Záruka na produkt | |
| Lineárna záruka výkonu | |
| Typ modulu | |
| Typ FV článku | |
| Dvojité sklo | |
| Počet BusBar | |
| Trieda požiarnej odolnosti | |
| Hrúbka rámu | |
| Výška | |
| Šírka | |
| Maximálne statické zaťaženie (Pa) | |
| Dĺžka kábla (+) | |
| Dĺžka kábla (-) | 1200 mm |
| Množstvo na palete | |
| Množstvo v kontajneri | |
| Hmotnosť | 27,3 kg |
| CN | 85414300 |
Fotovoltický panel JA SOLAR JAM60D40 LB Deep Blue 4.0 Pro
Fotovoltický panel JA SOLAR JAM60D40 LB zo série Deep Blue 4.0 Pro je pokročilý bifaciálny (obojstranný) n-typ modul vyrobený v technológii dvojitého skla (sklo–sklo). Ponúka výkon až 510 W a vyznačuje sa článkami najvyššej kvality n-Bycium+ s účinnosťou až 26 %. Vďaka MBB technológii half-cut článkov panel zabezpečuje vyššiu výrobu energie pri nižších priemerných nákladoch na elektrinu (LCOE), čo z neho robí vysoko efektívne a ekonomické riešenie.
Hlavné vlastnosti fotovoltického panela JA SOLAR JAM60D40 LB:
- Vysoký výkon a účinnosť: Menovitý výkon v rozmedzí 485-510 W a účinnosť modulu až 23,0 %, čo zaručuje vynikajúci energetický výnos.
- Technológia n-type Bifacial Double Glass: Obojstranná konštrukcia (obojstrannosť 80%±5%) umožňuje dodatočný zisk energie zo zadnej strany modulu, pričom n-type technológia zabezpečuje veľmi nízke percento degradácie (LID).
- Dlhodobá záruka výkonu: 30-ročná záruka na lineárny výkon, s degradáciou 1 % v prvom roku a len 0,4 % ročne počas ďalších 29 rokov, a 15-ročná záruka na výrobok.
- Vynikajúci výkon v náročných podmienkach: Priaznivejší teplotný koeficient (-0,290 %/°C) a lepšia odozva pri nízkej intenzite žiarenia zabezpečujú vyššiu produkciu energie v reálnych podmienkach.
- Mechanická odolnosť a spoľahlivosť: Konštrukcia z dvojitého skla (2,0 mm + 2,0 mm) a pevný rám zabezpečujú vysokú odolnosť proti statickému zaťaženiu (až 5400 Pa z prednej strany a 2400 Pa zo zadnej).
Pre koho je to dobrá voľba?
Panel JA SOLAR JAM60D40 LB je ideálnou voľbou pre investorov a majiteľov inštalácií, ktorí hľadajú prémiový produkt s maximálnym výkonom, trvanlivosťou a dlhodobou spoľahlivosťou. Vďaka obojstrannej konštrukcii sa výborne hodí pre veľkoplošné pozemné projekty a ploché strechy, kde je možné efektívne využiť odrazené svetlo. Jeho pokročilé technické parametre a robustné prevedenie z neho robia istú investíciu, ktorá zabezpečí vysoké energetické výnosy a nízke priemerné náklady na energiu (LCOE) po mnoho rokov.
Karta katalogowa JA Solar 485-510W JAM60D40-LB
JA-Solar-485-510W-JAM60D40-LB-Karta-katalogowa.pdf
Instrukcja montażu JA Solar 485-510W JAM60D40-LB
JA-Solar-485-510W-JAM60D40-LB-Instrukcja-montazu.pdf
Gwarancja JA Solar 485-510W JAM60D40-LB
JA-Solar-485-510W-JAM60D40-LB-Gwarancja.pdf
Certyfikat zgodności 1 JA Solar 485-510W JAM60D40-LB
JA-Solar-485-510W-JAM60D40-LB-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 JA Solar 485-510W JAM60D40-LB
JA-Solar-485-510W-JAM60D40-LB-Certyfikat-zgodnosci-2.pdf
| Parametre | JAM60D40-485/LB | JAM60D40-490/LB | JAM60D40-495/LB | JAM60D40-500/LB | JAM60D40-505/LB | JAM60D40-510/LB |
|---|---|---|---|---|---|---|
| Mechanické parametre | ||||||
| Článok | Mono | Mono | Mono | Mono | Mono | Mono |
| Hmotnosť (kg) | 27,3 | 27,3 | 27,3 | 27,3 | 27,3 | 27,3 |
| Rozmery (mm) | 1953 ± 2 x 1134 ± 2 x 30 ± 1 | 1953 ± 2 x 1134 ± 2 x 30 ± 1 | 1953 ± 2 x 1134 ± 2 x 30 ± 1 | 1953 ± 2 x 1134 ± 2 x 30 ± 1 | 1953 ± 2 x 1134 ± 2 x 30 ± 1 | 1953 ± 2 x 1134 ± 2 x 30 ± 1 |
| Prierez kábla (mm²) | 4 (IEC), 12 AWG (UL) | 4 (IEC), 12 AWG (UL) | 4 (IEC), 12 AWG (UL) | 4 (IEC), 12 AWG (UL) | 4 (IEC), 12 AWG (UL) | 4 (IEC), 12 AWG (UL) |
| Počet článkov | 120 (6×20) | 120 (6×20) | 120 (6×20) | 120 (6×20) | 120 (6×20) | 120 (6×20) |
| Pripojovacia krabica | IP68, 3 diódy | IP68, 3 diódy | IP68, 3 diódy | IP68, 3 diódy | IP68, 3 diódy | IP68, 3 diódy |
| Konektor | QC 4.10-351/MC4-EVO2A | QC 4.10-351/MC4-EVO2A | QC 4.10-351/MC4-EVO2A | QC 4.10-351/MC4-EVO2A | QC 4.10-351/MC4-EVO2A | QC 4.10-351/MC4-EVO2A |
| Dĺžka kábla (vrátane konektora) (mm) | Vertikálne: 300 (+) / 400 (-)
Horizontálne: 1200 (+) / 1200 (-) |
Vertikálne: 300 (+) / 400 (-)
Horizontálne: 1200 (+) / 1200 (-) |
Vertikálne: 300 (+) / 400 (-)
Horizontálne: 1200 (+) / 1200 (-) |
Vertikálne: 300 (+) / 400 (-)
Horizontálne: 1200 (+) / 1200 (-) |
Vertikálne: 300 (+) / 400 (-)
Horizontálne: 1200 (+) / 1200 (-) |
Vertikálne: 300 (+) / 400 (-)
Horizontálne: 1200 (+) / 1200 (-) |
| Predné/zadné sklo (mm) | 2,0 / 2,0 | 2,0 / 2,0 | 2,0 / 2,0 | 2,0 / 2,0 | 2,0 / 2,0 | 2,0 / 2,0 |
| Konfigurácia balenia | 36 ks/paleta, 864 ks/kontajner 40HQ | 36 ks/paleta, 864 ks/kontajner 40HQ | 36 ks/paleta, 864 ks/kontajner 40HQ | 36 ks/paleta, 864 ks/kontajner 40HQ | 36 ks/paleta, 864 ks/kontajner 40HQ | 36 ks/paleta, 864 ks/kontajner 40HQ |
| Elektrické parametre pri STC | ||||||
| Menovitý výkon (Pmax) (W) | 485 | 490 | 495 | 500 | 505 | 510 |
| Napätie otvoreného obvodu (Voc) (V) | 43,25 | 43,45 | 43,65 | 43,85 | 44,05 | 44,25 |
| Napätie pri max. výkone (Vmp) (V) | 36,28 | 36,49 | 36,70 | 36,91 | 37,11 | 37,31 |
| Skratový prúd (Isc) (A) | 14,24 | 14,30 | 14,36 | 14,42 | 14,48 | 14,54 |
| Prúd pri max. výkone (Imp) (A) | 13,37 | 13,43 | 13,49 | 13,55 | 13,61 | 13,67 |
| Účinnosť modulu (%) | 21,9 | 22,1 | 22,4 | 22,6 | 22,8 | 23,0 |
| Tolerancia výkonu (%) | 0~+3 | 0~+3 | 0~+3 | 0~+3 | 0~+3 | 0~+3 |
| Teplotný koeficient Isc (%/°C) | +0,045 | +0,045 | +0,045 | +0,045 | +0,045 | +0,045 |
| Teplotný koeficient Voc (%/°C) | -0,250 | -0,250 | -0,250 | -0,250 | -0,250 | -0,250 |
| Teplotný koeficient Pmax (%/°C) | -0,290 | -0,290 | -0,290 | -0,290 | -0,290 | -0,290 |
| Elektrické parametre pri 10% intenzite slnečného žiarenia | ||||||
| Menovitý maximálny výkon (Pmax) (W) | 524 | 529 | 535 | 540 | 545 | 551 |
| Napätie otvoreného obvodu (Voc) (V) | 43,25 | 43,45 | 43,65 | 43,85 | 44,05 | 44,25 |
| Napätie pri max. výkone (Vmp) (V) | 36,28 | 36,49 | 36,70 | 36,91 | 37,11 | 37,31 |
| Skratový prúd (Isc) (A) | 15,38 | 15,44 | 15,51 | 15,57 | 15,64 | 15,70 |
| Prúd pri max. výkone (Imp) (A) | 14,44 | 14,50 | 14,57 | 14,63 | 14,70 | 14,76 |
| Koeficient žiarenia (zadná/predná) (%) | 10 | 10 | 10 | 10 | 10 | 10 |
| Prevádzkové podmienky | ||||||
| Maximálne systémové napätie (V DC) | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
| Prevádzková teplota (°C) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
| Maximálna sériová poistka (A) | 30 | 30 | 30 | 30 | 30 | 30 |
| Maximálne statické zaťaženie, predná (Pa) | 5400 (112 lb/ft²) | 5400 (112 lb/ft²) | 5400 (112 lb/ft²) | 5400 (112 lb/ft²) | 5400 (112 lb/ft²) | 5400 (112 lb/ft²) |
| Maximálne statické zaťaženie, zadná (Pa) | 2400 (50 lb/ft²) | 2400 (50 lb/ft²) | 2400 (50 lb/ft²) | 2400 (50 lb/ft²) | 2400 (50 lb/ft²) | 2400 (50 lb/ft²) |
| NOCT (°C) | 45±2 | 45±2 | 45±2 | 45±2 | 45±2 | 45±2 |
| Dvojstrannosť (%) | 80±5 | 80±5 | 80±5 | 80±5 | 80±5 | 80±5 |
| Bezpečnostná trieda | Trieda II | Trieda II | Trieda II | Trieda II | Trieda II | Trieda II |
| Požiarná odolnosť | Typ UL 29 / Trieda C | Typ UL 29 / Trieda C | Typ UL 29 / Trieda C | Typ UL 29 / Trieda C | Typ UL 29 / Trieda C | Typ UL 29 / Trieda C |
Poznámka: Elektrické údaje v tomto katalógu sa nevzťahujú na jednotlivý modul a nie sú súčasťou ponuky. Slúžia iba na porovnanie rôznych typov modulov.
