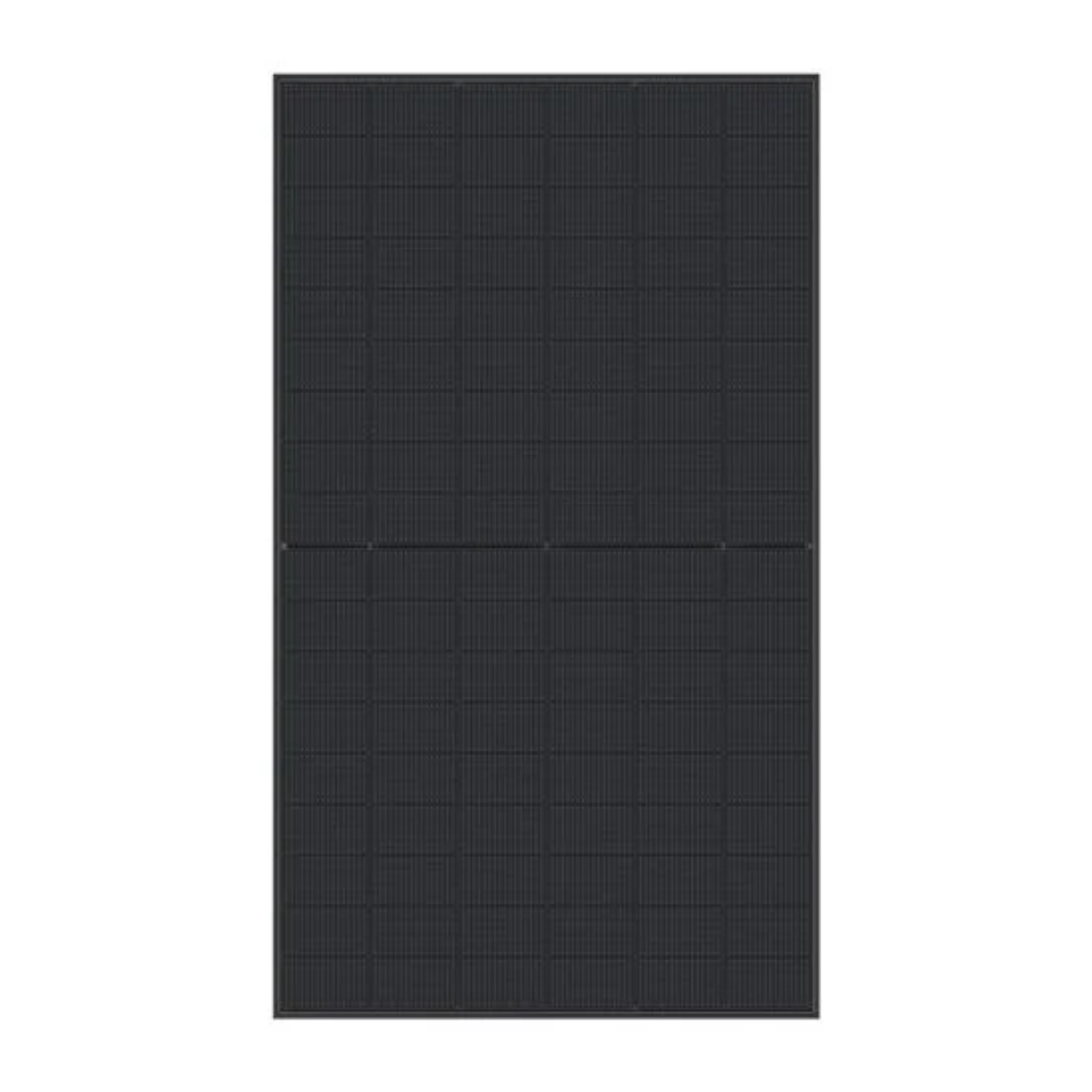

Modul – TCL – HSM-ND54-DR500 – bifaciálny
SKU: F10H0
EAN: 2010000037690
| Model | |
|---|---|
| Výkon | |
| Farba rámu | |
| Účinnosť | |
| Tier 1 | |
| Záruka na produkt | |
| Lineárna záruka výkonu | |
| Typ modulu | |
| Typ FV článku | |
| Dvojité sklo | |
| Počet BusBar | |
| Trieda požiarnej odolnosti | |
| Hrúbka rámu | |
| Výška | |
| Šírka | |
| Maximálne statické zaťaženie (Pa) | |
| Dĺžka kábla (+) | |
| Množstvo na palete | |
| Množstvo v kontajneri | |
| Hmotnosť | 27 kg |
| CN | 85414300 |
Čistá cena
72,14 €
Hrubý
Hrubý
Karta katalogowa TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Karta-katalogowa.pdf
Instrukcja montażu TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Instrukcja-montazu.pdf
Gwarancja TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Gwarancja.pdf
Certyfikat zgodności TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Certyfikat-zgodnosci.pdf
Podrobnosti o produkte
| Model | |
|---|---|
| Výkon | |
| Farba rámu | |
| Účinnosť | |
| Tier 1 | |
| Záruka na produkt | |
| Lineárna záruka výkonu | |
| Typ modulu | |
| Typ FV článku | |
| Dvojité sklo | |
| Počet BusBar | |
| Trieda požiarnej odolnosti | |
| Hrúbka rámu | |
| Výška | |
| Šírka | |
| Maximálne statické zaťaženie (Pa) | |
| Dĺžka kábla (+) | |
| Množstvo na palete | |
| Množstvo v kontajneri | |
| Hmotnosť | 27 kg |
| CN | 85414300 |
Fotovoltaický panel TCL Solar T Class HSM-ND54-DR
Fotovoltaický panel TCL Solar T Class HSM-ND54-DR je pokročilé riešenie kombinujúce technológiu sklo–sklo s obojstrannou výrobou energie. Ponúka výkon v rozmedzí 485–510 W a účinnosť do 22,9 %, čím zabezpečuje vysokú efektívnosť a stabilnú výrobu energie za rôznych poveternostných podmienok. Jeho elegantný vzhľad a odolná konštrukcia z neho robia ideálnu voľbu pre rezidenčné aj komerčné inštalácie.
Najdôležitejšie vlastnosti TCL Solar T Class HSM-ND54-DR:
- Obojstranná konštrukcia umožňujúca výrobu energie na oboch stranách panela.
- Účinnosť panela až do 22,9 % pre maximalizáciu výroby energie.
- Pevný rám s vysokou odolnosťou a tepelne tvrdené sklo pre zvýšenú životnosť.
- Zabezpečená spoľahlivosť vďaka prísnym postupom kvalifikácie dodávateľského reťazca.
- Dlhodobá záručná podpora, zahŕňajúca záruku na produkt a výkon v rozmedzí 25–30 rokov.
- Odolnosť proti extrémnym poveternostným podmienkam, vrátane zaťaženia vetrom až do 2400 Pa a snehom až do 5400 Pa.
Pre koho je to dobrá voľba?
Panel TCL Solar T Class HSM-ND54-DR je ideálnou voľbou pre majiteľov domov a firiem, ktorí hľadajú výkonné, spoľahlivé a estetické fotovoltaické riešenia. Vďaka obojstrannej technológii a vysokej odolnosti voči poveternostným podmienkam sa tieto panely výborne hodia do inštalácií vystavených premenlivému počasiu, ako aj tam, kde záleží na dlhodobej stabilite výroby energie a trvácnosti investície.
Karta katalogowa TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Karta-katalogowa.pdf
Instrukcja montażu TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Instrukcja-montazu.pdf
Gwarancja TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Gwarancja.pdf
Certyfikat zgodności TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Certyfikat-zgodnosci.pdf
| Parameter | HSM-ND54-DR485 | HSM-ND54-DR490 | HSM-ND54-DR495 | HSM-ND54-DR500 | HSM-ND54-DR505 | HSM-ND54-DR510 |
|---|---|---|---|---|---|---|
| Menovitý výkon (Pnom) (W) | 485 W | 490 W | 495 W | 500 W | 505 W | 510 W |
| Účinnosť panela (%) | 21,8% | 22,0% | 22,3% | 22,5% | 22,7% | 22,9% |
| Menovité napätie (Vmpp) (V) | 33,10 V | 33,30 V | 33,50 V | 33,70 V | 33,90 V | 34,10 V |
| Menovitý prúd (Impp) (A) | 14,66 A | 14,72 A | 14,78 A | 14,84 A | 14,90 A | 14,96 A |
| Napätie otvoreného obvodu (Voc) (V) | 39,34 V | 39,50 V | 39,70 V | 39,92 V | 40,14 V | 40,36 V |
| Skratový prúd (Isc) (A) | 15,60 A | 15,67 A | 15,74 A | 15,81 A | 15,88 A | 15,95 A |
| Parametre BNPI | ||||||
| Menovitý výkon (Pnom) (W) | 532 W | 537 W | 543 W | 548 W | 553 W | 558 W |
| Napätie otvoreného obvodu (Voc) (V) | 39,56 V | 39,71 V | 39,93 V | 40,13 V | 40,34 V | 40,54 V |
| Skratový prúd (Isc) (A) | 17,02 A | 17,08 A | 17,17 A | 17,24 A | 17,31 A | 17,38 A |
| Zisk z obojstrannej konštrukcie | ||||||
| Pmax pri 5% zisku z obojstrannej konštrukcie (W) | 509 W | 515 W | 520 W | 525 W | 530 W | 536 W |
| Isc pri 5% zisku z obojstrannej konštrukcie (A) | 16,38 A | 16,45 A | 16,53 A | 16,60 A | 16,67 A | 16,75 A |
| Pmax pri 10% zisku z obojstrannej konštrukcie (W) | 534 W | 539 W | 545 W | 550 W | 556 W | 561 W |
| Isc pri 10% zisku z obojstrannej konštrukcie (A) | 17,16 A | 17,24 A | 17,31 A | 17,39 A | 17,47 A | 17,55 A |
| Mechanické údaje | ||||||
| Obojstranná konštrukcia (Pmax/Isc) | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% |
| Obojstranná konštrukcia (Voc) | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% |
| Max. napätie systému (V) | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC |
| Solárne články | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon |
| Sklo | 2,0 mm, spevnené sklo s vysokou priepustnosťou tepla, antireflexná vrstva | 2,0 mm, spevnené sklo s vysokou priepustnosťou tepla, antireflexná vrstva | 2,0 mm, spevnené sklo s vysokou priepustnosťou tepla, antireflexná vrstva | 2,0 mm, spevnené sklo s vysokou priepustnosťou tepla, antireflexná vrstva | 2,0 mm, spevnené sklo s vysokou priepustnosťou tepla, antireflexná vrstva | 2,0 mm, spevnené sklo s vysokou priepustnosťou tepla, antireflexná vrstva |
| Prevádzková teplota (°C) | -40 °C až +85 °C | -40 °C až +85 °C | -40 °C až +85 °C | -40 °C až +85 °C | -40 °C až +85 °C | -40 °C až +85 °C |
| Teplota testovania (IEC TS 63126) (°C) | -40 °C až +70 °C | -40 °C až +70 °C | -40 °C až +70 °C | -40 °C až +70 °C | -40 °C až +70 °C | -40 °C až +70 °C |
| Pripojovacia krabička | IP-68, 3 bypass diódy | IP-68, 3 bypass diódy | IP-68, 3 bypass diódy | IP-68, 3 bypass diódy | IP-68, 3 bypass diódy | IP-68, 3 bypass diódy |
| Maximálny menovitý prúd poistky (A) | 30 A | 30 A | 30 A | 30 A | 30 A | 30 A |
| Konektor | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A |
| Hmotnosť (kg) | 27 kg | 27 kg | 27 kg | 27 kg | 27 kg | 27 kg |
| Teplotný koeficient výkonu (% / °C) | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C |
| Teplotný koeficient napätia (% / °C) | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C |
| Teplotný koeficient prúdu (% / °C) | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C |
| Max. zaťaženie (Pa/kg/m²) | Vietor: 2400 Pa, 245 kg/m² z prednej a zadnej strany; Sneh: 5400 Pa, 550 kg/m² z prednej strany | Vietor: 2400 Pa, 245 kg/m² z prednej a zadnej strany; Sneh: 5400 Pa, 550 kg/m² z prednej strany | Vietor: 2400 Pa, 245 kg/m² z prednej a zadnej strany; Sneh: 5400 Pa, 550 kg/m² z prednej strany | Vietor: 2400 Pa, 245 kg/m² z prednej a zadnej strany; Sneh: 5400 Pa, 550 kg/m² z prednej strany | Vietor: 2400 Pa, 245 kg/m² z prednej a zadnej strany; Sneh: 5400 Pa, 550 kg/m² z prednej strany | Vietor: 2400 Pa, 245 kg/m² z prednej a zadnej strany; Sneh: 5400 Pa, 550 kg/m² z prednej strany |
| Odolnosť proti nárazu | Krupobitie o priemere 25 mm pri rýchlosti 23 m/s | Krupobitie o priemere 25 mm pri rýchlosti 23 m/s | Krupobitie o priemere 25 mm pri rýchlosti 23 m/s | Krupobitie o priemere 25 mm pri rýchlosti 23 m/s | Krupobitie o priemere 25 mm pri rýchlosti 23 m/s | Krupobitie o priemere 25 mm pri rýchlosti 23 m/s |
| Rám | Hliníková zliatina, eloxovaná čierna | Hliníková zliatina, eloxovaná čierna | Hliníková zliatina, eloxovaná čierna | Hliníková zliatina, eloxovaná čierna | Hliníková zliatina, eloxovaná čierna | Hliníková zliatina, eloxovaná čierna |
| Usporiadanie balenia | ||||||
| Počet modulov na 1 palete | 36 | 36 | 36 | 36 | 36 | 36 |
| Počet modulov v 40ft HQ kontajneri | 24 | 24 | 24 | 24 | 24 | 24 |
| Počet modulov v kontajneri | 864 | 864 | 864 | 864 | 864 | 864 |
| Testy a certifikáty | ||||||
| Štandardné testy | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 |
| Trieda odolnosti proti požiaru | Trieda A (IEC 61730-2/ UL 790) | Trieda A (IEC 61730-2/ UL 790) | Trieda A (IEC 61730-2/ UL 790) | Trieda A (IEC 61730-2/ UL 790) | Trieda A (IEC 61730-2/ UL 790) | Trieda A (IEC 61730-2/ UL 790) |
| Trieda ochrany | Trieda II (IEC 61140) | Trieda II (IEC 61140) | Trieda II (IEC 61140) | Trieda II (IEC 61140) | Trieda II (IEC 61140) | Trieda II (IEC 61140) |
| Certifikáty kvality | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, recyklácia | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, recyklácia | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, recyklácia | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, recyklácia | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, recyklácia | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, recyklácia |
| Systém riadenia bezpečnosti a ochrany zdravia pri práci | CE | CE | CE | CE | CE | CE |
