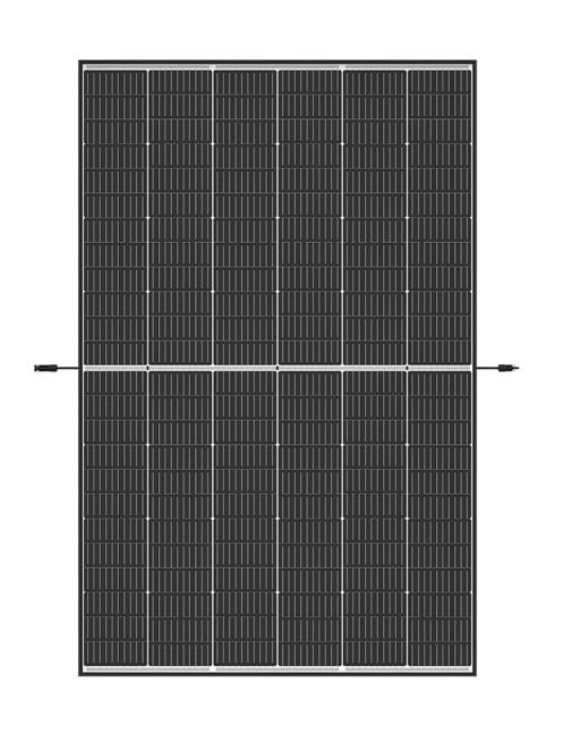

Modul TRINA Vertex S+ TSM-500NEG18R.2 BF
SKU: F1A016
EAN: 5905951587721
| Výrobca | |
|---|---|
| Hrúbka rámu | |
| Lineárna záruka výkonu | |
| Záruka na produkt | |
| Počet BusBar | |
| Množstvo na palete | |
| Množstvo v kontajneri | |
| Farba rámu | |
| Výkon | |
| Účinnosť | |
| Šírka | |
| Výška | |
| Maximálne statické zaťaženie (Pa) | |
| Tier 1 | |
| Hmotnosť | 23,5 kg |
Čistá cena
80,98 €
Hrubý
Hrubý
Datasheet Trina Vertex S+ TSM500NEG18R.28 BF
datasheet-trina-vertex-s-tsm500neg18r-28-bf.pdf
Podrobnosti o produkte
| Výrobca | |
|---|---|
| Hrúbka rámu | |
| Lineárna záruka výkonu | |
| Záruka na produkt | |
| Počet BusBar | |
| Množstvo na palete | |
| Množstvo v kontajneri | |
| Farba rámu | |
| Výkon | |
| Účinnosť | |
| Šírka | |
| Výška | |
| Maximálne statické zaťaženie (Pa) | |
| Tier 1 | |
| Hmotnosť | 23,5 kg |
Fotovoltaický modul Trina Vertex S+ TSM-NEG18R.28 475-505W
Modul Trina Vertex S+ TSM-NEG18R.28 predstavuje pokročilé fotovoltaické riešenie, ktoré spája vysokú efektivitu s spoľahlivosťou. S výstupným výkonom až do 505 W, pozitívnou toleranciou výkonu a účinnosťou dosahujúcou 22,7 %, je tento modul ideálny pre komerčné a priemyselné aplikácie.
Najdôležitejšie vlastnosti modulu Trina Vertex S+ TSM-NEG18R.28 475-505W:
- Optimálna veľkosť pre komerčné a priemyselné strechy – Kompaktná konštrukcia znižuje náklady na systém a čas návratnosti investície, zatiaľ čo nízkonapäťový dizajn umožňuje dlhšie reťazce.
- Ľahká konštrukcia s dvojitým sklom, vysoká spoľahlivosť – Výnimočná odolnosť voči ohňu a extrémnym environmentalným podmienkam. Odolnosť voči zaťaženiu snehom až do 5400 Pa a vetrom do 2400 Pa. 25-ročná záruka na produkt.
- Maximálny zisk energie – Výstupný výkon až do 505 W s technológiou n type a i-TOPCon, nízka degradácia výkonu vo výške 1 % v prvom roku a 0,4 % ročne, čo zaručuje 30-ročnú záruku na výkon.
- Univerzálne použitie pre strešné systémy – Modul je kompatibilný s meničmi, optimalizátormi a montážnymi systémami. Jednoduchá obsluha vďaka dĺžke pod 2 metre a ľahkej konštrukcii.
Pre koho je toto dobrou voľbou?
Modul Trina Vertex S+ TSM-NEG18R.28 je ideálnym riešením pre inštalácie v komerčných, priemyselných aj bytových oblastiach, ktoré vyžadujú vysokú efektivitu a spoľahlivosť v náročných enviromentálnych podmienkach. Vďaka svojej všestrannosti a trvanlivosti splní potreby najnáročnejších používateľov.
Datasheet Trina Vertex S+ TSM500NEG18R.28 BF
datasheet-trina-vertex-s-tsm500neg18r-28-bf.pdf
| Elektrické údaje (STC) | |||||||
|---|---|---|---|---|---|---|---|
| Parametre | TSM-475 | TSM-480 | TSM-485 | TSM-490 | TSM-495 | TSM-500 | TSM-505 |
| Maximálny výkon (Pmax) (Wp) | 475 | 480 | 485 | 490 | 495 | 500 | 505 |
| Tolerancia výkonu (W) | 0 ~ +5 | 0 ~ +5 | 0 ~ +5 | 0 ~ +5 | 0 ~ +5 | 0 ~ +5 | 0 ~ +5 |
| Maximálne napätie (Vmp) (V) | 32.3 | 32.5 | 32.7 | 32.9 | 33.1 | 33.3 | 33.5 |
| Maximálny prúd (Imp) (A) | 14.72 | 14.77 | 14.84 | 14.91 | 14.97 | 15.03 | 15.09 |
| Napätie na voľnom obvode (Voc) (V) | 39.0 | 39.2 | 39.4 | 39.6 | 39.8 | 40.1 | 40.3 |
| Krátky prúd (Isc) (A) | 15.68 | 15.72 | 15.76 | 15.80 | 15.85 | 15.86 | 15.89 |
| Účinnosť modulu (%) | 21.4 | 21.6 | 21.8 | 22.0 | 22.3 | 22.5 | 22.7 |
| Elektrické údaje (NOCT) | |||||||
| Parametre | TSM-475 | TSM-480 | TSM-485 | TSM-490 | TSM-495 | TSM-500 | TSM-505 |
| Maximálny výkon (Pmax) (Wp) | 363 | 367 | 371 | 375 | 378 | 382 | 386 |
| Maximálne napätie (Vmp) (V) | 30.4 | 30.6 | 30.8 | 31.0 | 31.3 | 31.5 | 31.8 |
| Maximálny prúd (Imp) (A) | 11.94 | 11.98 | 12.02 | 12.06 | 12.08 | 12.12 | 12.15 |
| Napätie na voľnom obvode (Voc) (V) | 36.9 | 37.2 | 37.4 | 37.6 | 37.7 | 38.0 | 38.3 |
| Krátky prúd (Isc) (A) | 12.64 | 12.67 | 12.70 | 12.74 | 12.76 | 12.78 | 12.81 |
| Mechanické údaje | |||||||
| Solárne články | Monokryštalické | Monokryštalické | Monokryštalické | Monokryštalické | Monokryštalické | Monokryštalické | Monokryštalické |
| Počet článkov | 108 článkov | 108 článkov | 108 článkov | 108 článkov | 108 článkov | 108 článkov | 108 článkov |
| Rozmery modulu (mm) | 1961 × 1134 × 30 mm | 1961 × 1134 × 30 mm | 1961 × 1134 × 30 mm | 1961 × 1134 × 30 mm | 1961 × 1134 × 30 mm | 1961 × 1134 × 30 mm | 1961 × 1134 × 30 mm |
| Váha (kg) | 23,5 kg | 23,5 kg | 23,5 kg | 23,5 kg | 23,5 kg | 23,5 kg | 23,5 kg |
| Predné sklo | 1,6 mm, Vysoká priepustnosť, Zosilnené tvrdené sklo AR | 1,6 mm, Vysoká priepustnosť, Zosilnené tvrdené sklo AR | 1,6 mm, Vysoká priepustnosť, Zosilnené tvrdené sklo AR | 1,6 mm, Vysoká priepustnosť, Zosilnené tvrdené sklo AR | 1,6 mm, Vysoká priepustnosť, Zosilnené tvrdené sklo AR | 1,6 mm, Vysoká priepustnosť, Zosilnené tvrdené sklo AR | 1,6 mm, Vysoká priepustnosť, Zosilnené tvrdené sklo AR |
| Materiál enkapsulácie | POE/EVA | POE/EVA | POE/EVA | POE/EVA | POE/EVA | POE/EVA | POE/EVA |
| Zadné sklo | 1,6 mm, Zosilnené tvrdené sklo | 1,6 mm, Zosilnené tvrdené sklo | 1,6 mm, Zosilnené tvrdené sklo | 1,6 mm, Zosilnené tvrdené sklo | 1,6 mm, Zosilnené tvrdené sklo | 1,6 mm, Zosilnené tvrdené sklo | 1,6 mm, Zosilnené tvrdené sklo |
| Rám | 30 mm, Anodizovaný hliník, čierny | 30 mm, Anodizovaný hliník, čierny | 30 mm, Anodizovaný hliník, čierny | 30 mm, Anodizovaný hliník, čierny | 30 mm, Anodizovaný hliník, čierny | 30 mm, Anodizovaný hliník, čierny | 30 mm, Anodizovaný hliník, čierny |
| J-Box | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 |
| Káble | Fotovoltaický technologický kábel 4,0 mm², Krajina: 1300/1300 mm, Portrét: 280/350 mm | Fotovoltaický technologický kábel 4,0 mm², Krajina: 1300/1300 mm, Portrét: 280/350 mm | Fotovoltaický technologický kábel 4,0 mm², Krajina: 1300/1300 mm, Portrét: 280/350 mm | Fotovoltaický technologický kábel 4,0 mm², Krajina: 1300/1300 mm, Portrét: 280/350 mm | Fotovoltaický technologický kábel 4,0 mm², Krajina: 1300/1300 mm, Portrét: 280/350 mm | Fotovoltaický technologický kábel 4,0 mm², Krajina: 1300/1300 mm, Portrét: 280/350 mm | Fotovoltaický technologický kábel 4,0 mm², Krajina: 1300/1300 mm, Portrét: 280/350 mm |
| Konektory | TS4 / MC4 EVO2 | TS4 / MC4 EVO2 | TS4 / MC4 EVO2 | TS4 / MC4 EVO2 | TS4 / MC4 EVO2 | TS4 / MC4 EVO2 | TS4 / MC4 EVO2 |
| Teplotné parametre | |||||||
| NOCT (Nominálna teplota prevádzky článkov) (°C) | 43 ± 2°C | 43 ± 2°C | 43 ± 2°C | 43 ± 2°C | 43 ± 2°C | 43 ± 2°C | 43 ± 2°C |
| Teplotný koeficient Pmax (%/°C) | -0,29 | -0,29 | -0,29 | -0,29 | -0,29 | -0,29 | -0,29 |
| Teplotný koeficient Voc (%/°C) | -0,24 | -0,24 | -0,24 | -0,24 | -0,24 | -0,24 | -0,24 |
| Teplotný koeficient Isc (%/°C) | 0,04 | 0,04 | 0,04 | 0,04 | 0,04 | 0,04 | 0,04 |
| Maximálne parametre | |||||||
| Prevádzková teplota | -40 ~ +85°C | -40 ~ +85°C | -40 ~ +85°C | -40 ~ +85°C | -40 ~ +85°C | -40 ~ +85°C | -40 ~ +85°C |
| Maximálne systémové napätie (V) | 1500 V DC (IEC) | 1500 V DC (IEC) | 1500 V DC (IEC) | 1500 V DC (IEC) | 1500 V DC (IEC) | 1500 V DC (IEC) | 1500 V DC (IEC) |
| Maximálny prúd poistky (A) | 30 A | 30 A | 30 A | 30 A | 30 A | 30 A | 30 A |
| Záruka | |||||||
| Záruka na spracovanie produktu | 25 rokov | 25 rokov | 25 rokov | 25 rokov | 25 rokov | 25 rokov | 25 rokov |
| Záruka výkonu | 30 rokov | 30 rokov | 30 rokov | 30 rokov | 30 rokov | 30 rokov | 30 rokov |
| Degradácia výkonu v prvom roku | 1% | 1% | 1% | 1% | 1% | 1% | 1% |
| Ročná strata výkonu | 0,4% | 0,4% | 0,4% | 0,4% | 0,4% | 0,4% | 0,4% |
| Konfigurácia balenia | |||||||
| Moduly na palete | 36 kusov | 36 kusov | 36 kusov | 36 kusov | 36 kusov | 36 kusov | 36 kusov |
| Moduly v kontajneri (40′ HQ) | 864 kusov | 864 kusov | 864 kusov | 864 kusov | 864 kusov | 864 kusov | 864 kusov |
