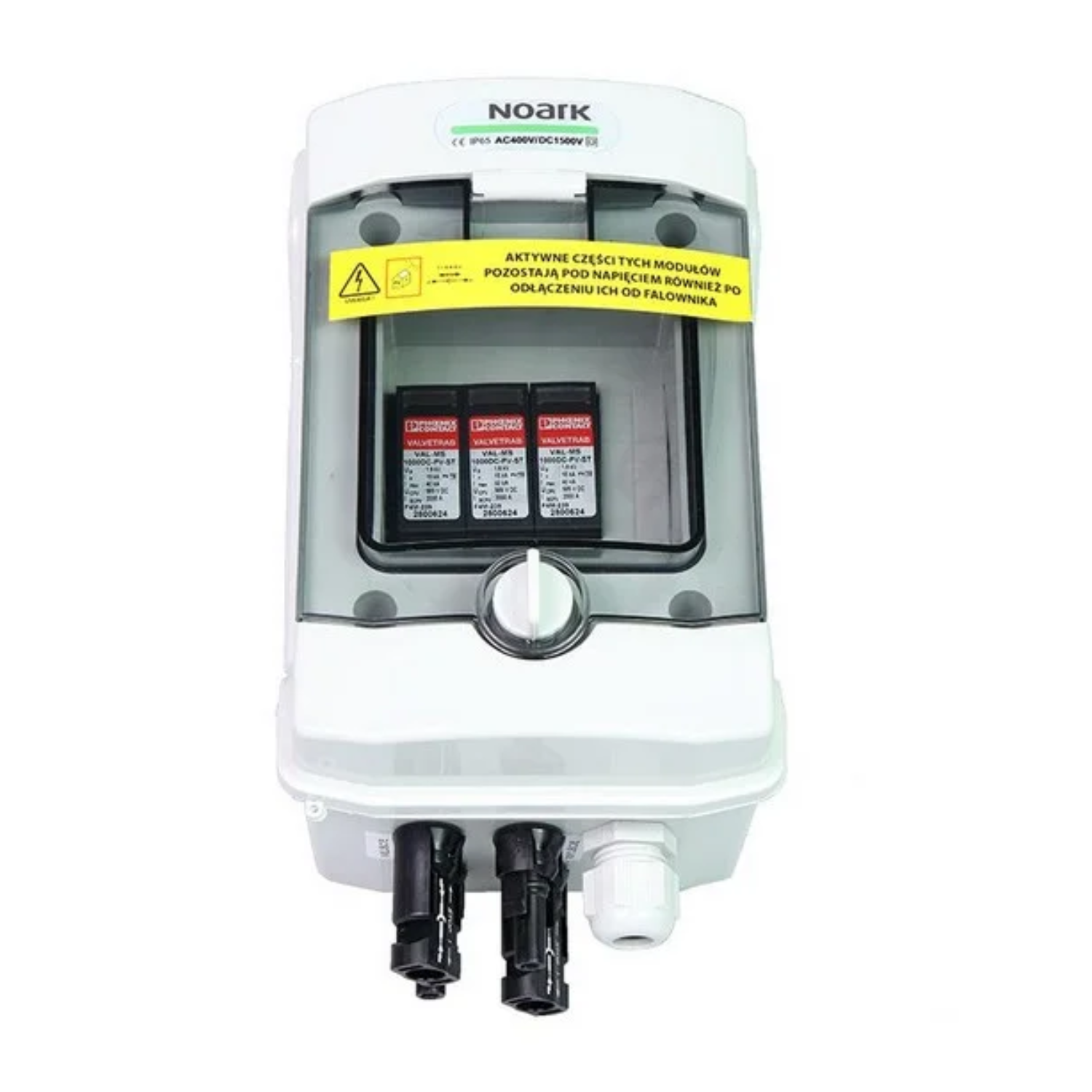

Rozvádzač – NOARK – SH-5 DC
Podrobnosti o produkte
| Hmotnosť | 1,06 kg |
|---|---|
| CN | 85351010 |
Noark SH-5 DC Séria Standard
Modulárny prepäťový obmedzovač SH-5 DC zo série Standard od Noark bol navrhnutý na ochranu fotovoltaických inštalácií pred následkami prepätí. Vybavený pokročilými obmedzovačmi typu T1/T2 zabezpečuje vysokú úroveň bezpečnosti a spoľahlivosť prevádzky v náročných podmienkach, čo potvrdzuje krytie IP65 a odolnosť voči UV žiareniu.
Hlavné vlastnosti Noark SH-5 DC Séria Standard:
- Efektívna ochrana proti prepätiu typu T1/T2 vďaka obmedzovaču PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V.
- Maximálny výbojový prúd Imax 40 kA (8/20 μs) a menovitý prúd In 15 kA (8/20 μs).
- Rýchla doba odozvy ≤ 25 ns, ktorá minimalizuje riziko poškodenia chráneného zariadenia.
- Pevné modulárne púzdro s krytím IP65, odolné voči UV žiareniu a nárazom (IK08).
- Menovité izolačné napätie U: 400 V AC, 1500 V DC, prevádzkový rozsah teplôt od -25 °C do +60 °C.
- Pripravený na pripojenie s továrensky nainštalovanými konektormi MC4 Stäubli a 5-ročnou zárukou.
Pre koho je to dobrá voľba?
Noark SH-5 DC Séria Standard je ideálne riešenie pre inštalatérov fotovoltaických systémov, ktorí hľadajú spoľahlivé a ľahko montovateľné zabezpečenie pre inštalácie pracujúce pri vysokom jednosmernom napätí. Výborne sa osvedčí v bytových aj komerčných aplikáciách, kde je kľúčové bezpečie a dlhá životnosť zariadení chránených pred prepätím.
| Parameter | SH-5 DC |
|---|---|
| VSTUPNÉ ÚDAJE AKUMULÁTORA | |
| Počet vstupov | výstupov PV reťazca | 1 | 1 |
| Počet polí | 4 |
| Typ pripojenia | Panelové konektory MC4 Stäubli |
| Model | PHS 4 T |
| ZÁKLADNÉ PARAMETRE STRANY DC | |
| Počet | Druh prepäťového obmedzovača DC | Typ | 1 | Phoenix | T1/T2 |
| ELEKTRICKÉ A MECHANICKÉ PARAMETRE SKRINE | |
| Rozmery skrine bez priechodiek a MC4 (Dĺž|Šír|Výs) (mm) | 120.00 | 128.00 | 201.00 |
| Vyhotovenie v súlade s | EN 60670-1, EN 62208 |
| Stupeň ochrany | IP65 |
| Ochranná trieda | II |
| Menovité izolačné napätie U₁ (V) | 400 V AC, 1500 V DC |
| Skúška žeravým prútom (°C) | 650°C |
| Odolnosť proti nárazom | IK08 |
| Odolnosť voči UV | Áno |
| Plast vhodný na recykláciu | bezhalogénový |
| Prevádzková teplota (°C) | -25°C – +60°C |
| POUŽITÝ DC PREPÄŤOVÝ OCHRANNÝ PRVEK (SPD) | |
| Výrobca | PHOENIX |
| Model | VAL-MS-T1/T2-1000DC-PV/2+V |
| Prepäťová ochrana | T1 / T2 |
| Napätie naprázdno Uocstc (V) | ≤ 975 V DC |
| Maximálny výbojový prúd Imax (8/20) µs (kA) | 40 kA |
| Čas reakcie tA (ns) | ≤ 25 ns |
| Skúšobný bleskový prúd (10/350) µs, náboj (As) | 2,5 As |
| Skúšobný bleskový prúd (10/350) µs, špecifická energia (kJ/Ω) | 6,25 kJ/Ω |
| Skúšobný bleskový prúd (10/350) µs, vrcholová hodnota limp (kA) | 5 kA |
| Celkový odvádzaný prúd Itotal (8/20) µs (kA) | 40 kA |
| Celkový odvádzaný prúd Itotal (10/350) µs (kA) | 5 kA |
| Izolačný odpor Riso (GΩ) | > 5 GΩ (pri 500 V DC) |
| Menovitý výbojový prúd In (8/20) µs (kA) | 15 kA |
| Menovitý zaťažovací prúd I (A) | 80 A |
| Trvalý prevádzkový prúd ICPV (µA) | < 20 µA DC |
| Maximálne trvalé napätie Ucpv (V) | 1170 V DC |
| Odolnosť proti skratu IsCPV (kA) | 2000 A |
| Zvyškové napätie Ures (kV) | ≤ 3,5 kV (pri In) |
| – | ≤ 2,9 kV (pri 5 kA) |
| – | ≤ 3,2 kV (pri 10 kA) |
| – | ≤ 3,7 kV (pri 20 kA) |
| – | ≤ 4,1 kV (pri 30 kA) |
| – | ≤ 4,6 kV (pri 40 kA) |
| Prúd ochranného vodiča IPE (kV) | ≤ 20 µA DC |
| – | ≤ 350 µA AC |
| Úroveň ochrany Up (kV) | ≤ 3,5 kV |
| Príkon v pohotovostnom režime Pc (mVA) | ≤ 25 mVA |
| Konfigurácia zapojenia | Konfigurácia Y |
UPOZORNENIE! AKTÍVNE ČASTI TÝCHTO MODULOV ZOSTÁVAJÚ POD NAPÄTÍM AJ PO ICH ODPOJENÍ OD MENIČA.
