Rozvádzač – NOARK – SH-50 AC
SKU: F39072
EAN: 2010000038628
Podrobnosti o produkte
| Výrobca | |
|---|---|
| Hmotnosť | 2,8 kg |
| CN | 85351010 |

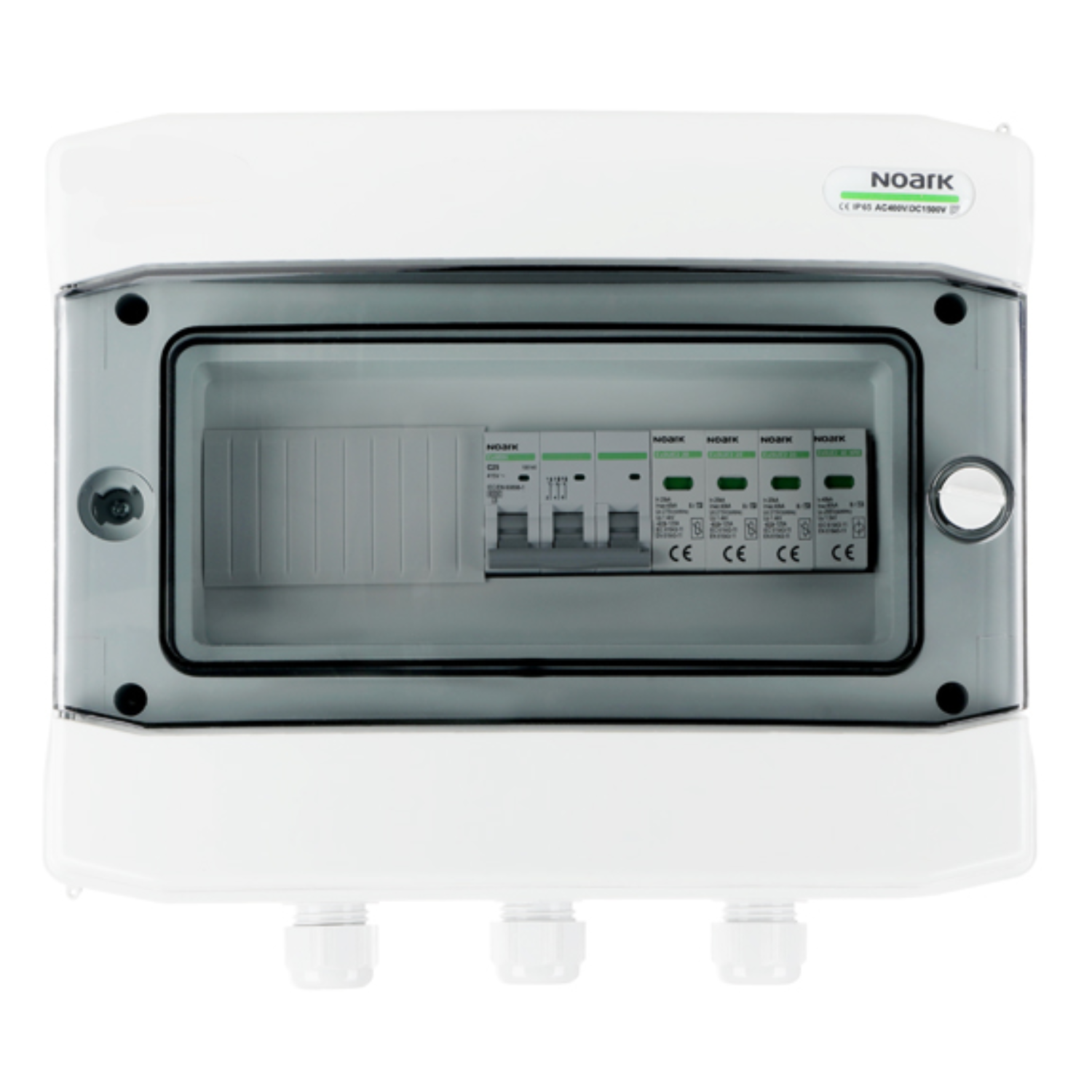

Noark SH-50 AC
Rozvádzač Noark SH-50 AC zo série STANDARD je modulárne riešenie typu 1+2 (triedy B+C) navrhnuté na ochranu inštalácií striedavého (AC) aj jednosmerného (DC) prúdu. Vyznačuje sa stupňom ochrany IP65, odolnosťou voči UV žiareniu a 5-ročnou zárukou, ktoré zaručujú spoľahlivosť a bezpečnosť.
Hlavné vlastnosti Noark SH-50 AC:
- Typ ochrany: Prepäťový obmedzovač AC/DC typu 1+2 (trieda B+C), v súlade s normami IEC/EN 60898-1 a IEC/EN 60947-2.
- Elektrické parametre: Menovité napätie 230/415 V AC, impulzné napätie Uimp 6 kV, menovitá skratová spínacia schopnosť 6 kA (IEC) / 10 kA (EN).
- Použitý obmedzovač: Noark Ex9UE1+2 12,5 3PN 275, s maximálnym impulzným prúdom 12,5 kA (10/350 μs) a vybíjacím prúdom 50 kA (8/20 μs).
- Konstrukcia: Modulárna skrinka s rozmermi 144,00 | 319,00 | 259,00 mm, stupeň ochrany IP65, odolnosť proti nárazom IK08 a odolnosť voči UV.
- Trvanlivosť a bezpečnosť: Mechanická životnosť 20 000 cyklov, elektrická 10 000 cyklov, možnosť pripojenia zhora alebo zdola, pripravené na pripojenie.
- Záruka a materiály: 5-ročná záruka, skrinka vyrobená z plastu vhodného na recykláciu (bezhalogénový).
Pre koho je to dobrá voľba?
Produkt je ideálny pre fotovoltaické inštalácie a obytné aj komerčné budovy, kde je potrebná ochrana pred prepätím v obvodoch striedavého aj jednosmerného prúdu. Vysoký stupeň ochrany IP65 a odolnosť voči UV z neho robia vhodné riešenie pre vonkajšie použitie, a modulárna konštrukcia uľahčuje montáž a údržbu.
| ELEKTRICKÉ A MECHANICKÉ PARAMETRE SKRINE | |
|---|---|
| Rozmery skrine bez priechodiek a MC4 (Dĺžka|Šírka|Výška) (mm) | 144.00 | 319.00 | 259.00 |
| Vyhotovenie v súlade s | EN 60670-1, EN 62208 |
| Stupeň krytia | IP65 |
| Trieda ochrany | II |
| Menovité izolačné napätie U₁ (V) | 400 V AC, 1500 V DC |
| Skúška žeravým prútom (°C) | 650°C |
| Odolnosť proti nárazu | IK08 |
| Odolnosť proti UV | Áno |
| Plast vhodný na recykláciu | bezhalogénový |
| Prevádzková teplota (°C) | -25°C až +60°C |
| ZÁKLADNÉ PARAMETRE – STRANA AC | |
| Výrobca / Model | Noark / Ex9BN 3P B40 |
| Menovitý prúd (A) | 40A; 3-pólový |
| Použitý nadprúdový istič (MCB) | Noark / Ex9BN 3P B40 |
| Menovité prevádzkové napätie Ue (V) | 230/415 V AC |
| Menovité prevádzkové napätie Ue na pól (V) | 72 V DC na pól (1P, 2P); 48 V DC na pól (3P, 4P) |
| Minimálne napätie (V) | 12 V AC/DC |
| Menovité impulzné napätie odolnosti Uimp podľa IEC 60898-1 (kV) | 6 kV |
| Menovité impulzné napätie odolnosti Uimp podľa IEC 60947-2 (kV) | 6 kV |
| Menovitá skratová spínacia schopnosť Icn podľa IEC 60898-1 (kA) | 6 kA |
| Menovitá skratová spínacia schopnosť Icn podľa IEC 60947-2 (kA) | 10 kA |
| Menovité izolačné napätie U₁ (V) | 690 V AC |
| Počet pólov | 3 |
| Frekvencia (Hz) | 50/60 Hz |
| Charakteristika | B |
| Vyhotovenie v súlade s | IEC/EN 60898-1, IEC/EN 60947-2 |
| Mechanická životnosť (počet spínaní) | 20 000 |
| Elektrická životnosť (počet spínaní) | 10 000 |
| Trieda obmedzenia energie | 3 |
| Kategória použitia | A |
| Smer napájania | Akýkoľvek (zhora alebo zdola) |
| PARAMETRE AC | |
| Výrobca / Model | Noark Ex9UE1+2 12.5 3PN 275 |
| Použitý prepäťový ochranný prvok AC (SPD) | Type 1+2 (trieda I+II, B+C, T1+T2) |
| Zapojenie | L-N/PE N-PE |
| Vyhotovenie v súlade s | EN 61643-11 |
| Typ vložky | MOV (varistor) GDT (plynový výbojník) |
| Menovité napätie Un (V) | 230 V AC |
| Referenčné skúšobné napätie UREF (V) | 255 V AC |
| Trvalé prevádzkové napätie Uc (V) | 275 V AC 255 V AC |
| Frekvencia f | 25 kA na pól 50 kA na pól |
| Maximálny impulzný prúd limp (10/350 μs) (kA) | 12.5 kA na pól 50 kA na pól |
| Maximálny výbojový prúd Imax (8/20 μs) (kA) | 50 kA na pól |
| Napäťová úroveň ochrany Up pre prúd In (kV) | 1.5 kV 1.5 kV |
| Napäťová úroveň ochrany Up pre prúd Imax (kV) | 1.8 kV 1.8 kV |
| Napäťová úroveň ochrany Up pre 5 kA (8/20 µs) (kV) | 1 kV |
| N-PE Schopnosť uhasenia následného prúdu Ifi (s) | 100 A |
| 5 s | 335 V 335 V |
| 200 ms | 335 V 1200 V |
| Diferenčný prúd IPE pri UREF | ≤ 1 mA |
| Napätie obmedzovača pri prúde 1mA | 387 – 473 V |
| Čas odozvy (ns) | ≤ 25 ns ≤ 100 ns |
| Maximálne poistkové istenie (A) | 160 A gG |
| Schopnosť znášať skratový prúd (kA) | 50kA |
| Skratová odolnosť IsCCR (kA) | 10kA |
| Prúdový koeficient k | 1 kA |
| Typ systému LV | TN-S, TT (3+1) |
