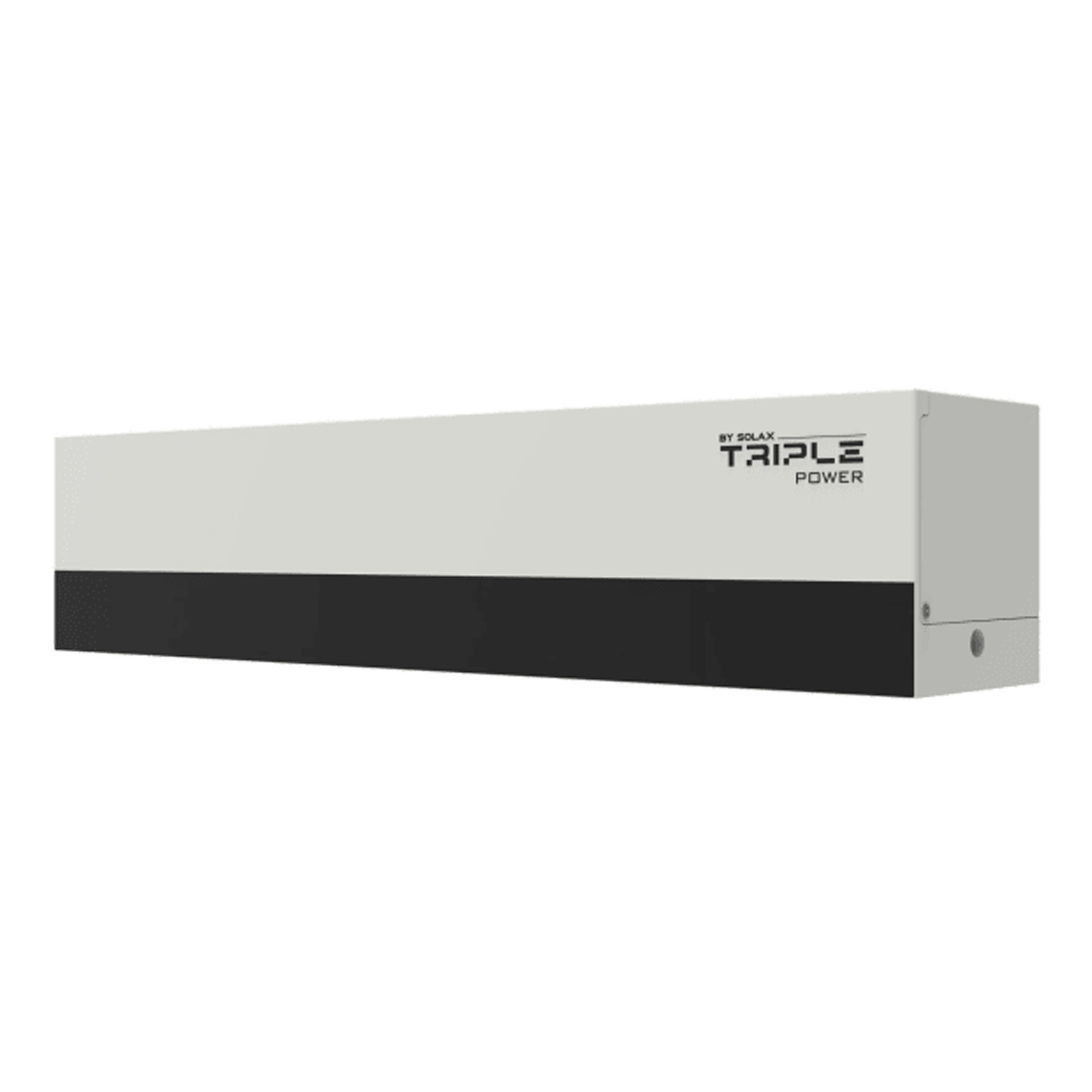

SOLAX riadiaci modul TBMS-MCS0800E
SKU: F20S322
EAN: 2010000035047
| Výrobca | |
|---|---|
| CAN | Áno |
| RS485 | Áno |
| Záruka | |
| Čistá šírka | |
| Čistá hĺbka | |
| Čistá výška | |
| Hmotnosť | 18,26 kg |
| CN | 85371010 |
Čistá cena
677,21 €
Hrubý
Hrubý
Podrobnosti o produkte
| Výrobca | |
|---|---|
| CAN | Áno |
| RS485 | Áno |
| Záruka | |
| Čistá šírka | |
| Čistá hĺbka | |
| Čistá výška | |
| Hmotnosť | 18,26 kg |
| CN | 85371010 |
SOLAX riadiaci modul TBMS-MCS0800E
Solax X3-IES je integrovaný domáci systém skladovania energie (ESS), ktorý ponúka inteligentné riadenie energie, vysokú účinnosť a spoľahlivosť. Navrhnutý s dôrazom na flexibilitu a jednoduchú prispôsobiteľnosť, zabezpečuje optimálne získavanie energie a správu mikrosietí, vďaka čomu je ideálnym riešením pre moderné domácnosti.
Najdôležitejšie vlastnosti Solax X3-IES:
- Inteligentné riadenie energie s kompatibilitou AI a predikciou výroby/spotreby energie.
- Podpora mikrosietí umožňujúca vyvažovanie siete v reálnom čase a prevádzku mimo siete.
- Vysoká účinnosť vďaka globálnemu skenovaniu MPP a možnosti dvojitého nabíjania/vybíjania.
- Stupeň krytia IP66 a ochrana SPD typu II na strane AC aj DC pre vyššiu spoľahlivosť.
- Flexibilita vďaka plug-and-play konštrukcii a podpore maximálneho DC vstupu 20 A.
- Dlhá životnosť batérie viac než 6000 cyklov a 10-ročná záruka.
Pre koho je to dobrá voľba?
Systém Solax X3-IES je určený pre majiteľov domov, ktorí hľadajú pokročilé, integrované riešenie skladovania energie. Je ideálny pre tých, ktorí chcú optimalizovať využitie solárnej energie, zvýšiť energetickú nezávislosť a využiť funkcie inteligentného riadenia záťaží, ako sú tepelné čerpadlá alebo nabíjačky EV. Vďaka svojej spoľahlivosti a vysokej účinnosti sa tento systém hodí ako do nových inštalácií, tak aj pri modernizácii obytných budov.
| Parameter | 4 / 5 / 6 / 8 / 10 / 12 / 15 kW | |||||||
|---|---|---|---|---|---|---|---|---|
| Integrovaný domáci energetický úložný systém (ESS) | ||||||||
| Špecifikácia batérie | ||||||||
| Počet batérií | 2 | 3 | 4 | 5 | 6 | |||
| Menovitá kapacita | 10,2 kWh | 15,3 kWh | 20,4 kWh | 25,6 kWh | 30,7 kWh | |||
| Využiteľná energia | 9,2 kWh | 13,8 kWh | 18,4 kWh | 23,0 kWh | 27,6 kWh | |||
| Max. prevádzkový výkon | 10,2 kW | 15,0 kW | 15,0 kW | 15,0 kW | 15,0 kW | |||
| Max. prúd nabíjania / vybíjania | 50 A | 50 A | 50 A | 50 A | 50 A | |||
| Životnosť (cykly) | > 6000 cyklov | > 6000 cyklov | > 6000 cyklov | > 6000 cyklov | > 6000 cyklov | |||
| Typ batérie | Lítiovo-iónová (LFP) | Lítiovo-iónová (LFP) | Lítiovo-iónová (LFP) | Lítiovo-iónová (LFP) | Lítiovo-iónová (LFP) | |||
| Menovitá kapacita / menovitá kapacita④ | 5,1 Ah/50 Ah | 5,1 Ah/50 Ah | 5,1 Ah/50 Ah | 5,1 Ah/50 Ah | 5,1 Ah/50 Ah | |||
| Využiteľná energia⑤ | 4,6 kWh | 4,6 kWh | 4,6 kWh | 4,6 kWh | 4,6 kWh | |||
| Štandardný výkon | 3 kW | 3 kW | 3 kW | 3 kW | 3 kW | |||
| Max. výkon | 5,1 kW | 5,1 kW | 5,1 kW | 5,1 kW | 5,1 kW | |||
| Max. prúd nabíjania / vybíjania⑥ | 50 A | 50 A | 50 A | 50 A | 50 A | |||
| Záruka | 10 rokov | 10 rokov | 10 rokov | 10 rokov | 10 rokov | |||
| Rozmery TBMS-MCS0800E (š x v x h) / Hmotnosť | 730 x 165 x 150 mm / 9,3 kg | 730 x 165 x 150 mm / 9,3 kg | 730 x 165 x 150 mm / 9,3 kg | 730 x 165 x 150 mm / 9,3 kg | 730 x 165 x 150 mm / 9,3 kg | |||
| Rozmery TP-HS50E (š x v x h) / Hmotnosť | 730 × 318 × 150 mm / 47 kg | 730 × 318 × 150 mm / 47 kg | 730 × 318 × 150 mm / 47 kg | 730 × 318 × 150 mm / 47 kg | 730 × 318 × 150 mm / 47 kg | |||
| Parameter | X3-IES-4K | X3-IES-5K | X3-IES-6K | X3-IES-8K | X3-IES-10K | X3-IES-12K | X3-IES-15K | |
| Špecifikácia invertora | ||||||||
| Menovitý výstupný výkon | 4 kW | 5 kW | 6 kW | 8 kW | 10 kW | 12 kW | 15 kW | |
| Max. odporúčaný výkon PV systému | 8 kWp | 10 kWp | 12 kWp | 16 kWp | 20 kWp | 24 kWp | 30 kWp | |
| Max. vstupné napätie PV① | 1000 V | 1000 V | 1000 V | 1000 V | 1000 V | 1000 V | 1000 V | |
| Menovité vstupné napätie PV | 600 V | 600 V | 600 V | 600 V | 600 V | 600 V | 600 V | |
| Rozsah pracovného napätia | 90-950 V | 90-950 V | 90-950 V | 90-950 V | 90-950 V | 90-950 V | 90-950 V | |
| Rozsah napätia MPPT | 110 – 950 V | 110 – 950 V | 110 – 950 V | 110 – 950 V | 110 – 950 V | 110 – 950 V | 110 – 950 V | |
| Štartovacie napätie | 140 V | 140 V | 140 V | 140 V | 140 V | 140 V | 140 V | |
| Počet MPP trackerov / reťazcov na tracker MPP | 2/(1/1) | 2/(2/1) | 2/(2/1) | 2/(2/1) | 2/(2/1) | 2/(2/1) | 2/(2/1) | |
| Max. vstupný prúd na MPPT (MPPT1/2) | 20 A/20 A | 32 A / 20 A | 32 A / 20 A | 32 A / 20 A | 32 A / 20 A | 32 A / 20 A | 32 A / 20 A | |
| Max. skratový vstupný prúd na MPPT (MPPT1/2) | 25 A/25 A | 40 A/25 A | 40 A/25 A | 40 A/25 A | 40 A/25 A | 40 A/25 A | 40 A/25 A | |
| AC vstup a výstup (sieť) | ||||||||
| Menovitý výstupný výkon | 4000 W | 5000 W | 6000 W | 8000 W | 10000 W | 12000 W | 15000 W | |
| Menovitý výstupný prúd | 5,8 A | 7,3 A | 8,7 A | 11,6 A | 14,5 A | 17,4 A | 21,8 A | |
| Max. zdanlivý výstupný výkon | 4000 VA | 5500 VA | 6600 VA | 8800 VA | 10000 VA | 12000 VA | 15000 VA | |
| Max. trvalý výstupný prúd | 5,8 A | 8,0 A | 9,6 A | 12,8 A | 14,5 A | 19,2 A | 24,0 A | |
| Menovité AC napätie | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | |
| Max. zdanlivý vstupný výkon AC | 10 kVA | 10 kVA | 12 kVA | 16 kVA | 20 kVA | 20 kVA | 20 kVA | |
| Max. vstupný prúd AC | 16,1 A | 16,1 A | 19,3 A | 25,8 A | 32,0 A | 32,0 A | 32,0 A | |
| Menovitá frekvencia AC | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | |
| Rozsah frekvencie AC③ | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | |
| Rozsah účinníka | – 1 (0,8 oneskorenie do 0,8 predstih) | – 1 (0,8 oneskorenie do 0,8 predstih) | – 1 (0,8 oneskorenie do 0,8 predstih) | – 1 (0,8 oneskorenie do 0,8 predstih) | – 1 (0,8 oneskorenie do 0,8 predstih) | – 1 (0,8 oneskorenie do 0,8 predstih) | – 1 (0,8 oneskorenie do 0,8 predstih) | |
| THDi (pri menovitom výkone) | <3% | <3% | <3% | <3% | <3% | <3% | <3% | |
| EPS výstup (ostrovný režim) (s batériou) | ||||||||
| Menovitý EPS výstupný výkon | 4 kVA | 5 kVA | 6 kVA | 8 kVA | 10 kVA | 12 kVA | 15 kVA | |
| Špičkový EPS výstupný výkon | x2 krát menovitý výkon, 10 s. | x2 krát menovitý výkon, 10 s. | x2 krát menovitý výkon, 10 s. | x2 krát menovitý výkon, 10 s. | x2 krát menovitý výkon, 10 s. | x2 krát menovitý výkon, 10 s. | x2 krát menovitý výkon, 10 s. | |
| Čas prepínania | < 10 ms | < 10 ms | < 10 ms | < 10 ms | < 10 ms | < 10 ms | < 10 ms | |
| Menovitá výstupná frekvencia EPS | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | |
| Účinnosť | ||||||||
| Max. účinnosť | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% | |
| Európska účinnosť | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% | |
| Environmentálne limity | ||||||||
| Stupeň krytia | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 | |
| Prevádzkový rozsah teplôt okolia | -35-60°C (zníženie výkonu pri 45°C) | -35-60°C (zníženie výkonu pri 45°C) | -35-60°C (zníženie výkonu pri 45°C) | -35-60°C (zníženie výkonu pri 45°C) | -35-60°C (zníženie výkonu pri 45°C) | -35-60°C (zníženie výkonu pri 45°C) | -35-60°C (zníženie výkonu pri 45°C) | |
| Max. prevádzková nadmorská výška | 3000 m | 3000 m | 3000 m | 3000 m | 3000 m | 3000 m | 3000 m | |
| Relatívna vlhkosť | 0-100% RH (kondenzácia) | 0-100% RH (kondenzácia) | 0-100% RH (kondenzácia) | 0-100% RH (kondenzácia) | 0-100% RH (kondenzácia) | 0-100% RH (kondenzácia) | 0-100% RH (kondenzácia) | |
| Kategória prepätia | Napájacia sieť: III, Batéria: II, PV: II | Napájacia sieť: III, Batéria: II, PV: II | Napájacia sieť: III, Batéria: II, PV: II | Napájacia sieť: III, Batéria: II, PV: II | Napájacia sieť: III, Batéria: II, PV: II | Napájacia sieť: III, Batéria: II, PV: II | Napájacia sieť: III, Batéria: II, PV: II | |
| Všeobecné | ||||||||
| Rozmery (š x v x h) | 730 x 1281 × 209,5 mm | 730 × 1281 × 209,5 mm | 730 × 1599 × 209,5 mm | 730 x 1281 × 209,5 mm | 730 × 1599 × 209,5 mm | 730 x 1281 × 209,5 mm | 730 × 1599 × 209,5 mm | |
| Čistá hmotnosť | 144,2 kg | 144,2 kg/100,5 kg | 191,2 kg / 147,5 kg | 144,2 kg / 147,5 kg | 191,2 kg / 147,5 kg | 144,2 kg / 147,5 kg | 191,2 kg / 147,5 kg | |
| Koncepcia chladenia | Prirodzené chladenie | Prirodzené chladenie | Prirodzené chladenie | Prirodzené chladenie | Prirodzené chladenie | Prirodzené chladenie | Prirodzené chladenie | |
| Komunikačné rozhrania | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | |
| Spotreba energie (noc) | <40 W v aktívnom pohotovostnom režime, < 5 W v pasívnom pohotovostnom režime | <40 W v aktívnom pohotovostnom režime, < 5 W v pasívnom pohotovostnom režime | <40 W v aktívnom pohotovostnom režime, < 5 W v pasívnom pohotovostnom režime | <40 W v aktívnom pohotovostnom režime, < 5 W v pasívnom pohotovostnom režime | <40 W v aktívnom pohotovostnom režime, < 5 W v pasívnom pohotovostnom režime | <40 W v aktívnom pohotovostnom režime, < 5 W v pasívnom pohotovostnom režime | <40 W v aktívnom pohotovostnom režime, < 5 W v pasívnom pohotovostnom režime | |
| Topológia | Neizolovaný | Neizolovaný | Neizolovaný | Neizolovaný | Neizolovaný | Neizolovaný | Neizolovaný | |
| Ochrana | ||||||||
| Ochrany | Ochrana pred prepätím, Ochrana pred opačnou polaritou DC, detekcia zostatkového prúdu, Ochrana pred nadmernou teplotou, Ochrana DC izolácie, Monitorovanie siete, monitorovanie vstreku DC, Monitorovanie spätného prúdu | Ochrana pred prepätím, Ochrana pred opačnou polaritou DC, detekcia zostatkového prúdu, Ochrana pred nadmernou teplotou, Ochrana DC izolácie, Monitorovanie siete, monitorovanie vstreku DC, Monitorovanie spätného prúdu | Ochrana pred prepätím, Ochrana pred opačnou polaritou DC, detekcia zostatkového prúdu, Ochrana pred nadmernou teplotou, Ochrana DC izolácie, Monitorovanie siete, monitorovanie vstreku DC, Monitorovanie spätného prúdu | Ochrana pred prepätím, Ochrana pred opačnou polaritou DC, detekcia zostatkového prúdu, Ochrana pred nadmernou teplotou, Ochrana DC izolácie, Monitorovanie siete, monitorovanie vstreku DC, Monitorovanie spätného prúdu | Ochrana pred prepätím, Ochrana pred opačnou polaritou DC, detekcia zostatkového prúdu, Ochrana pred nadmernou teplotou, Ochrana DC izolácie, Monitorovanie siete, monitorovanie vstreku DC, Monitorovanie spätného prúdu | Ochrana pred prepätím, Ochrana pred opačnou polaritou DC, detekcia zostatkového prúdu, Ochrana pred nadmernou teplotou, Ochrana DC izolácie, Monitorovanie siete, monitorovanie vstreku DC, Monitorovanie spätného prúdu | Ochrana pred prepätím, Ochrana pred opačnou polaritou DC, detekcia zostatkového prúdu, Ochrana pred nadmernou teplotou, Ochrana DC izolácie, Monitorovanie siete, monitorovanie vstreku DC, Monitorovanie spätného prúdu | |
| Aktívna metóda zabraňujúca ostrovnému režimu | Posun frekvencie | Posun frekvencie | Posun frekvencie | Posun frekvencie | Posun frekvencie | Posun frekvencie | Posun frekvencie | |
| Prepäťová ochrana | DC: Typ II, AC: Typ II | DC: Typ II, AC: Typ II | DC: Typ II, AC: Typ II | DC: Typ II, AC: Typ II | DC: Typ II, AC: Typ II | DC: Typ II, AC: Typ II | DC: Typ II, AC: Typ II | |
| Istič obvodu chránajúci pred elektrickými oblúkmi (AFCI) | Voliteľné | Voliteľné | Voliteľné | Voliteľné | Voliteľné | Voliteľné | Voliteľné | |
